Муфта выключения сцепления

Муфта сцепления: назначение,виды,неисправности,фото,видео.

Слово муфта пришло к нам из немецкого и голландского языков. В немецком – это Muffe, а по-голландски – mouwtje. В русском языке, как, впрочем, и в тех, откуда оно было заимствовано, слово употребляется в нескольких значениях. В интересующей нас области под муфтой понимается специальный привод в машинах и механизмах, который передает вращательное движение (момент) с одного вала на другой, соосно расположенный с первым.

НАЗНАЧЕНИЕ

МУФТ СЦЕПЛЕНИЯ

Муфта сцепления в автомобиле предназначается для обеспечения возможности переключения режимов движения на ходу и плавного трогания с места. С помощью муфты осуществляется кратковременное разъединение двигателя и трансмиссии автомобиля, то есть прекращение плотного соприкосновения ведущих и ведомых дисков механизма сцепления.

Таким образом, муфта – это деталь общего механизма, единого блока сцепления. Зачастую два этих слова употребляются как синонимы, например: «муфту выжми» или «выжми сцепление».

Помимо автомобилей и тракторов различных типов, муфты устанавливаются на мотоблоках, бензопилах, стационарных станках с переменными режимами вращения основного вала.

ВИДЫ МУФТ СЦЕПЛЕНИЯ

Конструкция муфты сцепления не является однотипной, а на каждой модели авто этот узел имеет определенные отличия. Тем не менее, можно выделить определенные сходства в конструкции муфт легкового автомобиля. Неизменными элементами каждой из них являются:

  • маховик;
  • картер;
  • центральный болт крепления кожуха;
  • диски;
  • первичный вал коробки;
  • вилка с центральной нажимной пружиной.

По существующей в настоящее время классификации, все они делятся на одно- и многодисковые, причем последние для транспортных средств применяются относительно редко. Привод у муфты может также отличаться:

  • механический;
  • гидравлический;
  • комбинированный.

Отдельно можно упомянуть электромагнитные муфты, которые можно встретить на тепловозах, на определенных станках – для автомобиля такие не актуальны. Можно выделить и условия эксплуатации – сухие и влажные муфты. Для инструмента, оснащенного двигателем внутреннего сгорания может использоваться и центробежная муфта сцепления, которая в автоматическом режиме соединяет и разъединяет валы, достигая заданной конструкцией скорости оборотов вала.

РАСПРОСТРАНЕННЫЕ НЕИСПРАВНОСТИ МУФТЫ СЦЕПЛЕНИЯ

Несмотря на достаточную сложность конструкции муфты транспортного средства, при правильной эксплуатации проблем с ней практически не возникает. К числу часто встречающихся проблем с муфтой можно отнести всего лишь две – проскальзывание муфты и невозможность разъединить ее полностью.

ПРОСКАЛЬЗЫВАНИЕ МУФТЫ СЦЕПЛЕНИЯ

Наиболее частой причиной такого «поведения» муфты сцепления становится наличие на фрикционных накладках масляных загрязнений. Они могут появиться там после проведения ремонтных работ или простой неаккуратности водителя. Устраняется такое затруднение просто – маховик и прижимной диск тщательно очищаются от масла, после чего проблема проскальзывания сцепления больше не беспокоит автовладельца.

Муфта сцепления может проскальзывать и по другой причине – износ самих накладок и появление на них задиров. В результате этого отпускание педали не приводит к полному контакту дисков. Для исправления такой проблемы требуется отрегулировать свободный ход педали, а если это не помогает, придется заменить фрикционные накладки на новые – другого способа ремонта не предполагается.

МУФТА НЕ РАЗЪЕДИНЯЕТСЯ ДО КОНЦА

Причин такому поведению муфты также можно выделить две.

  1. Недостаточный рабочий ход педали сцепления. Это часто вызывается неумелой настройкой муфты, которая допускает слишком большой свободный ход. Устраняется проблема перенастройкой, которую следует доверить механику или опытному водителю.
  2. Рычажки, которыми оснащена каждая муфта сцепления изменили первоначальную форму, и отрегулировать их уже невозможно. Они подлежат замене. Иногда при работе муфты с погнутыми рычажками перекашивается сам диск, что влечет за собой повреждение фрикционных накладок. В этом случае они также подлежат безоговорочной замене.

МОЖНО ЛИ ПРОДЛИТЬ СРОК СЛУЖБЫ МУФТЫ СЦЕПЛЕНИЯ

Поскольку муфта сцепления не относится к числу деталей, которые легко купить и просто заменить, большинство автовладельцев вполне резонно задумываются над возможностью увеличения срока ее эксплуатации. Каких-либо особых хитростей или способов продления жизни этому автомобильному узлу не существует, достаточно следовать простым и общеизвестным рекомендациям:

  • включение/отключение сцепления следует проводить максимально аккуратно и плавно, не допуская задержек педали в промежуточном положении или резкого убирания ноги с педали при начале движения;
  • не рекомендуется длительное время держать муфту в выключенном состоянии и резко трогаться после этого с места;
  • своевременно проводить техническое обслуживание, при этом, если водителю недостает опыта, эту процедуру стоит доверить профессионалам.

Так, банальный процесс смазки должен проводится в строгом соответствии с рекомендованной производителем таблицей смазки. Чрезмерное количество смазки часто приводит к попаданию ее на накладки диска и его пробуксовке. При самостоятельной смазке при помощи шприца не следует делать больше восьми нагнетаний. Естественно, пользоваться следует только теми смазочными материалами, которые рекомендованы производителем конкретного транспортного средства.

Многодисковая муфта сцепления

Многодисковое сцепление, в связи с внедрением новых технологий, находит всё большее применение, как на легковых, так и на грузовых автомобилях с различными коробками переключения передач (механическими, автоматическими, роботизированными). Кроме этого, такие муфты сцепления применяются в трансмиссиях полноприводных машин для распределения нагрузки между передними и задними колёсами (мостами). Многодисковые муфты сцепления могут быть сухими и мокрыми. Мокрые – с применением масляной ванны, сухие – без масла. Наличие масла обеспечивает более плавное соединение дисков, улучшает отвод тепла и абразивных веществ, передвижение дисков по шлицам во время передвижения.

Значительным недостатком является низкий коэффициент трения между дисками. Увеличение коэффициента трения достигается за счёт увеличения количества ведущих и ведомых дисков, увеличения усилия прижимной пружины, применения новых фрикционных материалов. Многодисковые муфты сцепления включают в себя: — ведомые диски (3 и больше), изготовленные из тонкой стали, на которую нанесён слой фрикционного вещества (может изготовляться из высокопрочной фрикционной пластмассы).

Ведомые диски имеют по внутреннему диаметру пазы или зубья, которые заходят в зацепление с внутренним барабаном, закреплённым неподвижно на первичном валу коробки переключения передач. Ведомые диски постоянно вращаются с внутренним барабаном и первичным валом коробки переключения передач; — ведущие диски. Устанавливаются между ведомыми дисками и имеют по внешнему диаметру пазы или зубья для зацепления с внешним барабаном; — кожух, при помощи болтов крепится к маховику; — маховик; — внешний барабан – крепится к кожуху и вращается совместно с ним. Остальные детали и принцип работы аналогичны однодисковому сцеплению.

Двойная муфта сцепления

В последнее время на автомобилях с полным приводом и роботизированными коробками передач, а также на некоторых с автоматической коробкой передач, применяется двойное сцепление, которое бывает двух видов – мокрое и сухое. Отличительной особенностью является наличие двух первичных валов коробки переключения передач. Первый вал отвечает за переключение чётных передач (2-4-6), второй – за переключение нечётных (1-3-5). Конструктивно валы выполнены так, что один находится внутри второго, то есть внутренний и наружный. Двойная муфта сцепления выполнена в одном блоке и каждая отвечает за свой вал. Управление переключением передач – автоматическое, от электронного блока по сигналам датчиков. При одной включённой муфте сцепления, вторая находится в готовности включить необходимую передачу, высшую или низшую, в зависимости от того, скорость автомобиля снижается или увеличивается. Время перехода с одной передачи на другую занимает 8-10 миллисекунд. Мы рассмотрели принцип работы, устройство и разновидности муфт сцепления, наиболее часто применяющихся в

Что такое муфта, ее назначение и устройство

Слово муфта пришло к нам из немецкого и голландского языков. В немецком – это Muffe, а по-голландски – mouwtje. В русском языке, как, впрочем, и в тех, откуда оно было заимствовано, слово употребляется в нескольких значениях. В интересующей нас области под муфтой понимается специальный привод в машинах и механизмах, который передает вращательное движение (момент) с одного вала на другой, соосно расположенный с первым.

Читайте также:  Ремонт машины без покраски по технологии pdr

Назначение

Муфта сцепления в автомобиле предназначается для обеспечения возможности переключения режимов движения на ходу и плавного трогания с места. С помощью муфты осуществляется кратковременное разъединение двигателя и трансмиссии автомобиля, то есть прекращение плотного соприкосновения ведущих и ведомых дисков механизма сцепления.

Таким образом, муфта – это деталь общего механизма, единого блока сцепления. Зачастую два этих слова употребляются как синонимы, например: «муфту выжми» или «выжми сцепление».

Помимо автомобилей и тракторов различных типов, муфты устанавливаются на мотоблоках, бензопилах, стационарных станках с переменными режимами вращения основного вала.

Разновидности муфт сцепления

Муфты сцепления по особенностям устройства и принципу работы различаются следующим образом:

По числу ведомых дисков:

  • однодисковые (более распространено);
  • многодисковые (два и более).

По условиям работы:

  • сухие (в автомобилях) и;
  • влажные (погружено в масляную ванну).
  • механические;
  • гидравлические;
  • электромагнитные (используются на тепловозах, металлорежущих станках);
  • комбинированные.

Способом нажатия на прижимной диск:

  • с круговым расположением пружин;
  • с диафрагмой в центре.

Наособицу стоит центробежная муфта сцепления, автоматически сцепляющая или расцепляющая валы при определенной скорости вращения ведущего вала. Такая муфта используется, например, на бензопилах.

Устройство и принцип действия

Рассмотрим устройство и работу механизма на примере отечественного ВАЗ 2107. Сцепление на ВАЗах, как на большинстве легковых машин, однодисковое, сухое, замкнутое. Устанавливается на маховике под алюминиевым картером, который болтами прикреплен к блоку цилиндров. Ведомый диск установлен на ступице вала коробки передач. Крутящий момент от него передается на ступицу через пружинно-фрикционный демпфер.

Выключение осуществляется гидроприводом. Главный гидроцилиндр располагается в моторном отсеке и закреплен с помощью двух гаек на шпильках педального узла. Рабочий цилиндр двумя болтами крепится к картеру сцепления. Трубопроводом они соединены между собой и с бачком для жидкости с гофрированным резиновым успокоителем.

При нажатии ногой на педаль поршень главного гидроцилиндра, выдавливая через шланг жидкость под давлением, передает усилие на поршень рабочего цилиндра и затем на вилку выключения сцепления. Она поворачивается на шаровой опоре и по направляющей втулке перемещает выжимной подшипник.

Он в свою очередь давит на диафрагменную пружину корзины. Корзина сцепления, прогибаясь на опорных кольцах, отводит от ведомого диска нажимной. В результате первичный вал КПП и коленчатый вал двигателя рассоединяются. Прекращается передача крутящего момента. При отпускании педали муфты, пружины возвращают диски в состояние плотного соприкосновения, и трение возобновляет передачу крутящего момента.

Характерные неисправности

Различают два основных признака неисправности в механизме сцепления. Это когда «муфта ведет» и, наоборот, «буксует».

  1. В результате в первом случае переключение передач рычагом затруднено, а включение задней скорости сопровождается скрежетом. У педали, как правило, большой свободный ход. Объясняется это неполным расхождением ведомого и ведущего дисков.
  2. «Буксует» сцепление, напротив, когда не происходит полного и плотного соприкосновения дисков, наблюдается эффект «проскальзывания». У педали в этом случае малый свободный ход, а автомобиль при резком открытии дроссельной заслонки на повышенных передачах вяло набирает разгон.

Уход за муфтой сцепления своими силами состоит в регулировке свободного хода педали и своевременной прокачке гидропривода с целью удаления попадающего в систему воздуха.
” alt=””>

Муфта сцепления: уверенное управление сцеплением автомобиля

В сцеплении фрикционного типа прерывание потока крутящего момента при переключении передач реализовано разъединением нажимного и ведомого дисков. Отвод нажимного диска выполняется посредством муфты выключения сцепления. Все об этой детали, ее типах, конструкции и правильном выборе — читайте в статье.

Что такое муфта сцепления?

Муфта сцепления (муфта выключения сцепления, нажимная муфта) — узел фрикционного сцепления в трансмиссии с ручным управлением; компонент привода сцепления, обеспечивающий его выключение при переключении передач.

Муфта выключения сцепления выполняет две функции:

• Крепление и правильное позиционирование подшипника выключения сцепления (выжимного подшипника);
• Передача усилия от привода сцепления (от вилки выключения сцепления) на подшипник и далее на лепестки диафрагменной пружины/рычаги;
• Защита выжимного подшипника от механических воздействий и износа (предотвращает поломки и износ подшипника, возможные при прямом контакте с ним вилки).

Обратите внимание: термин «муфта сцепления» также используется по отношению к более крупному узлу — автомобильному сцеплению различных типов (как правило — к фрикционному одно- и двухдисковому). В данной статье рассматриваются именно муфты выключения сцепления.

Типы и конструкция муфт сцепления

Все муфты выключения сцепления имеют принципиально одинаковое устройство, отличаясь деталями. В общем случае это цельная цилиндрическая деталь, которую условно можно разбить на несколько частей:

• Посадочное отверстие — отверстие вдоль оси муфты для ее посадки на первичный вал коробки передач;
• Упорные поверхности — прямоугольные упорные площадки или штыри (два штуки) для соединения с вилкой выключения сцепления;
• Посадочное место подшипника выключения сцепления — расширенная часть в виде стакана или трубчатая часть для монтажа выжимного подшипника.

Муфта сцепления может изготавливаться из чугуна и стали, сегодня все более широкое применение находят и пластиковые детали. Муфты отличаются конструкцией упорных поверхностей под вилку (соответственно, и конструкцией совместимых вилок выключения сцепления) и способом монтажа выжимного подшипника.

По конструкции вилок и упорных поверхностей под них муфты выключения сцепления бывают:

• С плоскими площадками без фиксации вилки;
• С цилиндрическими штырьками;
• С различными системами для сочленения муфты с вилкой (посредством болтов или шплинтов).

Как правило, муфты с плоскими площадками не имеют соединения с вилкой выключения сцепления — она подводится к муфте только в момент переключения передач, обратный возврат муфты в этом случае осуществляется за счет упругости пружин корзины сцепления. Муфты со штырями или сочленением постоянно соединены с вилкой, поэтому они подводятся к корзине сцепления в момент переключения передачи, а затем принудительно отводятся от нее. Для защиты мест контакта с вилкой от интенсивного износа могут дополнительно использоваться контактные площадки из более твердых материалов.

По типу монтажа выжимного подшипника муфты бывают:

• С внутренней установкой подшипника — на муфте выполняется посадочное отверстие в виде стакана, в который вкладывается подшипник;
• С наружной установкой подшипника — на муфте выполняется трубчатая часть, на которую напрессовывается подшипник.

На муфтах могут использоваться упорные или радиально-упорные подшипники различной конструкции. Широкое применение нашли самоустанавливающиеся подшипники, способные лучше работать в условиях постоянно меняющихся осевых нагрузок.

Принцип работы и место муфты сцепления в трансмиссии автомобиля

Муфта выключения сцепления входит в состав фрикционного сцепления, она располагается на первичном валу КП с возможностью осевого перемещения вдоль него. Со стороны установки выжимного подшипника муфта прилегает к лепесткам диафрагменной пружины или рычагам нажимного диска сцепления. Муфта соединяется с вилкой выключения сцепления и может с ее помощью совершать осевые перемещения вдоль первичного вала КП.

При необходимости переключить передачу водитель нажимает на педаль сцепления, с помощью привода педаль воздействует на вилку — она смещается в сторону корзины сцепления и толкает соединенную с ней муфту. Муфта вместе с подшипником подходит к лепесткам диафрагмы или рычагам и толкает их — это приводит к отводу нажимного диска от ведомого и поток крутящего момента от двигателя на КП прерывается, можно безопасно переключить передачу. После включения нужной передачи водитель отпускает педаль сцепления, вилка под воздействием пружины возвращается в первоначальное положение, отводя или освобождая муфту сцепления. Пружины корзины сцепления освобождаются, нажимной диск снова прижимается в ведомому — поток крутящего момента от двигателя на КП восстанавливается.

Читайте также:  Советы по эксплуатации двигателей cummins

В зависимости от конструкции, при выключенном сцеплении муфта с подшипником могут либо полностью отводиться от корзины сцепления, либо постоянно иметь контакт с лепестками диафрагменной пружины/рычагами. Однако в обоих случаях муфта находится в свободном положении (без прижима) и не оказывает влияния на работу сцепления.

Выбор и замена муфты сцепления

Муфта сцепления работает в условиях изменяющихся нагрузок, поэтому с течением времени она изнашивается и повреждается. Еще более риску поломок подвержены выжимные подшипники. При возникновении неисправностей эти детали не ремонтируют, а полностью меняют. Признаками неисправностей муфты являются проблемы с переключением передач — изменение хода педали сцепления, снижение или повышение сопротивления педали нажиму, недостаточное выключение сцепления, появление посторонних звуков при переключении передач и т.д. О поломке подшипника, как правило, дополнительно свидетельствует характерный шум при выключении сцепления.

При выборе новой муфты выключения сцепления необходимо ориентироваться на размеры и конфигурацию старой. Лучше всего покупать муфту того же типа и каталожного номера, что и старая. Однако в ряде случаев возможно применение аналогов, которые подходят по размерам, типу и расположению упорных площадок под вилку, посадочного места подшипника и посадочного размера под первичный вал КП. При установке муфты с другими размерами и конфигурацией сцепление будет работать некорректно, или вовсе перестанет выполнять свои функции. При верном выборе сцепление будет выключаться быстро и надежно, обеспечивая простое и безопасное переключение передач.

Устройство и принцип работы сцепления автомобиля

Сцеплением называется механизм трансмиссии, передающий крутящий момент от двигателя к коробке передач за счет силы трения. Также оно позволяет кратковременно отсоединить двигатель от трансмиссии и вновь их плавно соединить. Существует достаточно много разновидностей муфт сцепления. Они различаются по количеству ведомых дисков (однодисковое, двухдисковое или многодисковое), по типу рабочей среды (сухое или мокрое) и по типу привода. Разные виды сцеплений имеют соответствующие преимущества и недостатки, но наибольшее распространение на современных автомобилях получило однодисковое сухое сцепление либо с механическим, либо гидравлическим приводом.

Функции сцепления

Муфта сцепления устанавливается между двигателем и коробкой передач и является одним из наиболее нагруженных элементов трансмиссии. Она выполняет следующие основные функции:

  1. Плавное разъединение и соединение двигателя и коробки передач.
  2. Передача крутящего момента без проскальзывания (без потерь).
  3. Компенсация вибраций и нагрузок от неравномерности работы двигателя.
  4. Снижение нагрузок на элементы двигателя и трансмиссии.

Элементы муфты сцепления

Стандартная муфта сцепления, применяющаяся на большинстве автомобилей с механической коробкой передач, включает следующие основные элементы:

  • Маховик двигателя — ведущий диск.
  • Ведомый диск сцепления.
  • Корзина сцепления — нажимной диск.
  • Выжимной подшипник сцепления.
  • Муфта выключения сцепления.
  • Вилка сцепления.
  • Привод сцепления.

На ведомый диск сцепления с обеих сторон установлены фрикционные накладки. Его функция — передача крутящего момента за счет силы трения. Встроенный в корпус диска пружинный демпфер крутильных колебаний смягчает соединение с маховиком и гасит вибрации и нагрузки от неравномерности работы двигателя.

Схема расположения диска сцепления, корзины и выжимного подшипника с муфтой выключения

Нажимной диск и диафрагменная пружина, воздействующие на ведомый диск сцепления, в сборе представляют собой единый узел, получивший название «корзина сцепления». Ведомый диск сцепления расположен между корзиной и маховиком и соединен с первичным валом коробки передач с помощью шлицев, по которым он может перемещаться.

Диафрагменная пружина корзины может быть либо нажимного, либо вытяжного принципа действия. Отличие – в направлении приложения усилия от привода сцепления: к маховику или от маховика. Особенность конструкции пружины вытяжного действия позволяет использовать корзину, толщина которой значительно меньше. Это делает узел максимально компактным.

Принцип работы

Принцип работы сцепления основан на жестком соединении ведомого диска сцепления и маховика двигателя за счет возникающей силы трения от усилия, которое создает диафрагменная пружина. Сцепление имеет два режима: «включено» и «выключено». Основное время работы ведомый диск прижат к маховику. Крутящий момент от маховика передаётся ведомому диску, а от него через шлицевое соединение на первичный вал коробки передач.

Схема работы диафрагменной пружины

Для выключения муфты водитель нажимает на педаль, которая соединена с вилкой механическим или гидравлическим приводом. Вилка перемещает выжимной подшипник, который, нажимая на концы лепестков диафрагменной пружины, прекращает её давление на нажимной диск, а он, в свою очередь, освобождает ведомый. В этот момент двигатель разъединен с трансмиссией.

После включения нужной передачи в коробке передач водитель отпускает педаль сцепления, вилка перестаёт воздействовать на выжимной подшипник, а тот на пружину. Нажимной диск прижимает ведомый к маховику. Двигатель соединен с трансмиссией.

Виды сцепления

Сухое сцепление

Принцип действия сцепления данного типа основан на силе трения, возникающей при взаимодействии сухих поверхностей: ведущего, ведомого и нажимного дисков. Это обеспечивает жесткую связь двигателя и коробки передач. Сухое однодисковое сцепление – самый распространенный вид, использующийся на основной массе автомобилей с механической КПП.

Мокрое сцепление

Данный вид сцепления предполагает работу трущихся поверхностей в масляной ванне. По сравнению с сухой, такая схема обеспечивает более плавное соприкосновения дисков; узел эффективнее охлаждается за счет циркуляции жидкости и может передавать больший момент на трансмиссию.

Двойное сцепление мокрого типа

Мокрая схема обычно применяется на современных роботизированных КПП с двойным сцеплением. Особенность работы такого сцепления заключается в том, что на четные и нечетные передачи КПП подается крутящий момент от отдельных ведомых дисков. Привод сцепления — гидравлический, управляемый электроникой. Переключение скоростей происходит при постоянной передаче крутящего момента на трансмиссию без разрыва потока мощности. Данная конструкция является более дорогой и сложной в производстве.

Сухое двухдисковое сцепление

Сухое двухдисковое сцепление предполагает наличие двух ведомых дисков и промежуточной проставки между ними. Данная схема способна передать больше крутящего момента при тех же размерах механизма сцепления. Сама по себе она проще в производстве по сравнению с мокрой. Обычно применяется на грузовиках и легковых автомобилях с особо мощными двигателями.

Сцепление двухмассового маховика

Двухмассовый маховик состоит из двух частей. Одна из них связана с двигателем, вторая – с ведомым диском. Обе составляющие маховика имеют небольшой свободный ход относительно друг друга в плоскости вращения и соединены пружинами между собой.

Схема двухмассового маховика

Особенностью сцепления двухмассового маховика является отсутствие пружинного демпфера крутильных колебаний в ведомом диске. Функция гашения колебаний заложена в конструкцию маховика. Помимо передачи крутящего момента он максимально эффективно сглаживает вибрации и нагрузки, возникающие от неравномерности работы двигателя.

Ресурс сцепления

Ресурс сцепления главным образом зависит от условий эксплуатации автомобиля, а также от стиля езды водителя. В среднем, срок службы сцепления может доходить до 100-150 тысяч километров пробега. В результате естественного износа, возникающего в момент соприкосновения дисков, фрикционные поверхности изнашиваются и требуют замены. Основная причина – проскальзывание дисков.

Двухдисковое сцепление обладает большим ресурсом за счет увеличенного числа рабочих поверхностей. Выжимной подшипник сцепления задействуется при каждом разрыве соединения двигателя и коробки передач. Со временем в подшипнике вырабатывается и теряет свойства вся смазка, в следствие чего он перегревается и выходит из строя.

Читайте также:  Пуско зарядное устройство своими руками

Особенности керамического сцепления

Ресурс сцепления и эффективность его работы на пределе нагрузок зависит и от свойств материала, обеспечивающего зацепление дисков. Стандартный состав накладок дисков сцепления большинства автомобилей включает спрессованную смесь стеклянных и металлических волокон, смолы и каучука. Поскольку принцип работы сцепления базируется на силе трения, фрикционные накладки ведомого диска рассчитаны на работу при высоких температурах, доходящих до 300-400 градусов Цельсия.

Диск сцепления с керамическими фрикционными накладками

В мощных спортивных автомобилях нагрузки на сцепление намного превышают обычные нормы. Для некоторых трансмиссий может применяться керамическое и металлокерамическое сцепление. В состав материала таких накладок входит керамика и кевлар. Металлокерамический фрикционный материал менее подвержен износу и выдерживает нагрев до 600 градусов без потери рабочих качеств.

Производители используют различные конструкции муфты сцепления, оптимальные для определенного автомобиля, исходя из его назначения и стоимости. Сухое однодисковое сцепление остается достаточно эффективной и недорогой в изготовлении конструкцией. Данная схема широко применяется на легковых автомобилях бюджетного и среднего классов, а также на внедорожниках и грузовиках.

Лада 2115 › Бортжурнал › Замена диска сцепления, муфты подшипника выключения сцепления и сальников КПП

Всем привет! Давно не писал в БЖ, но это не значит что в машине нет проблем которые нужно устранять, но, как это обычно бывает, то нету времени, то денег, а иногда и просто места, где можно было бы спокойно заниматься ремонтом. Месяц назад появилась проблема с диском сцепления, диск стёрся, что бы разогнаться, нужно было потихоньку подгазовывать, чуть пережал педаль, всё, мотор ревёт, зацепления нет, машина еле плетётся, сзади сигналят неугомонные водители, в недоумении: — “Чего это машина спереди так тихо едет?” ))). Сегодня так совпали звёзды, что у меня выходной, появилась возможность сделать ремонт в тёплом боксе на яме, ну и сбережения кое какие были. С утра объездил все авто-магазины, выбор дисков не велик, в каждом были одни и те же диски фирмы “Начало”, мне сказали что диски данной фирмы так себе, нашёл ещё диск фирмы “АВТО ЛТД”, как оказалось оба диска делают в г.Набережные Челны, последний тоже качеством не блистает, ну да ладно ))).

Диск сцепления “АВТО ЛТД

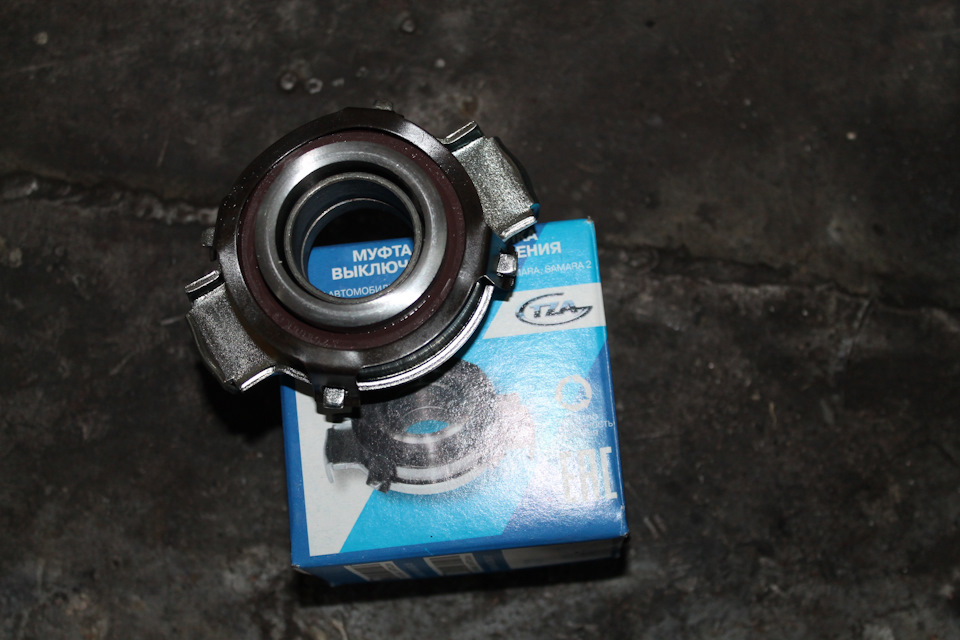

“Подшипник взял фирмы “TZA” г.Тольятти

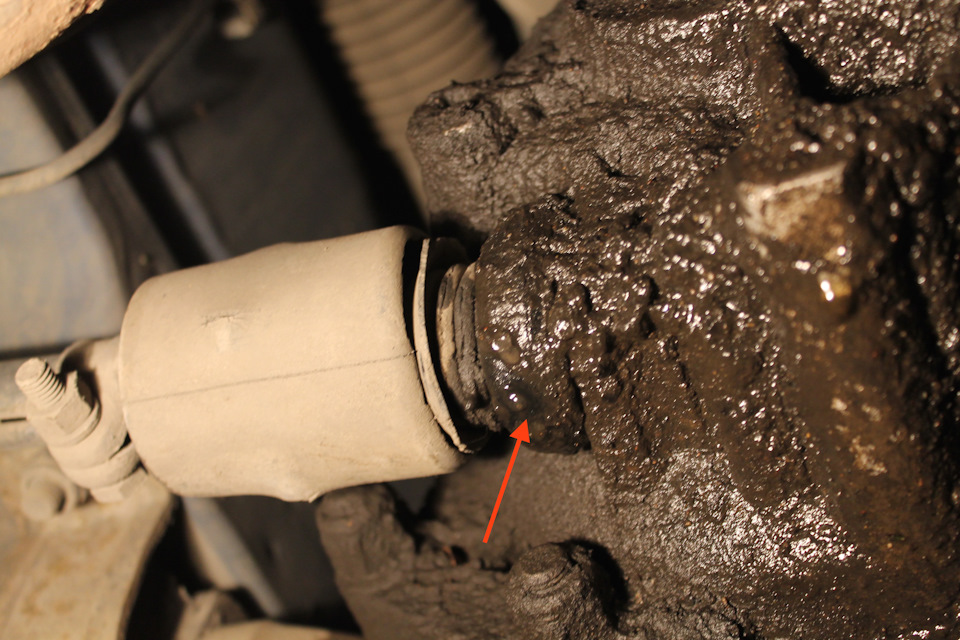

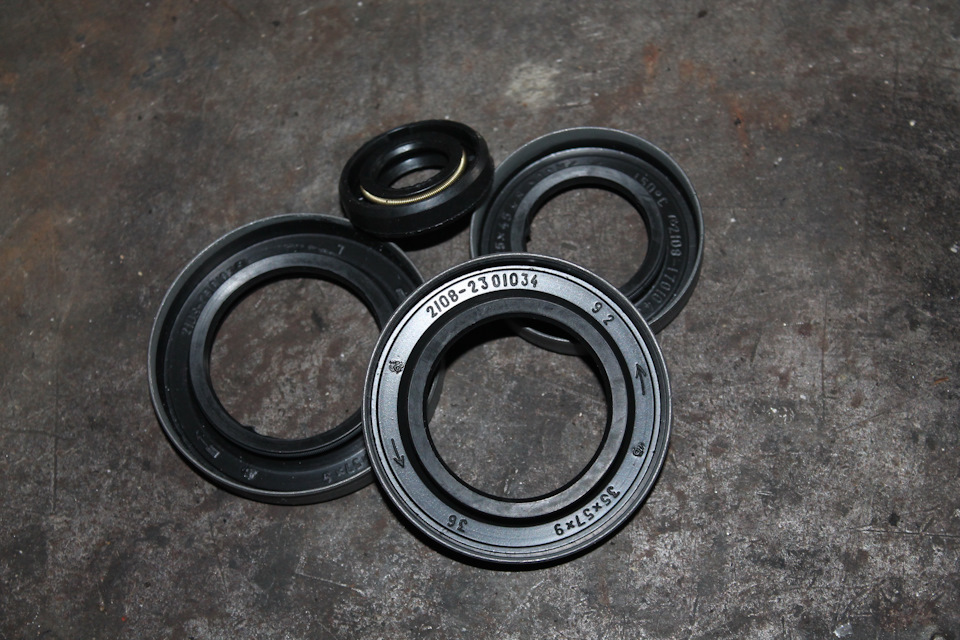

А так же взял ремкомплект сальников КПП, так как течь была и из под сальников приводов, и сальника штока выбора КПП. РТИ производства г.Балаково

Что нужно, что бы снять КПП и произвести замену расходников на фото выше.

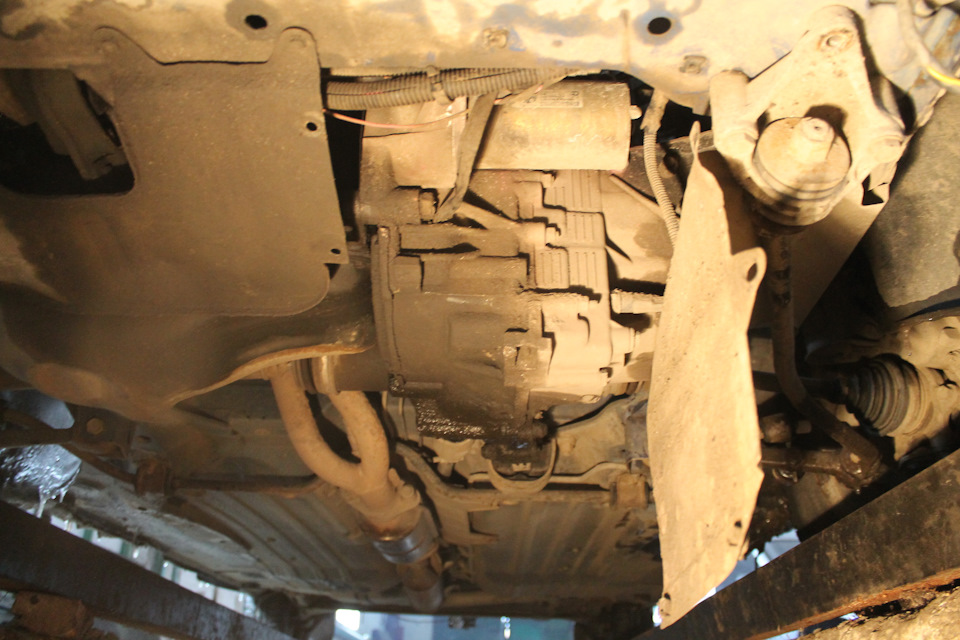

Ставим машину на яму, скидываем клемму минусового провода с аккумулятора и ставим машину на ручник.

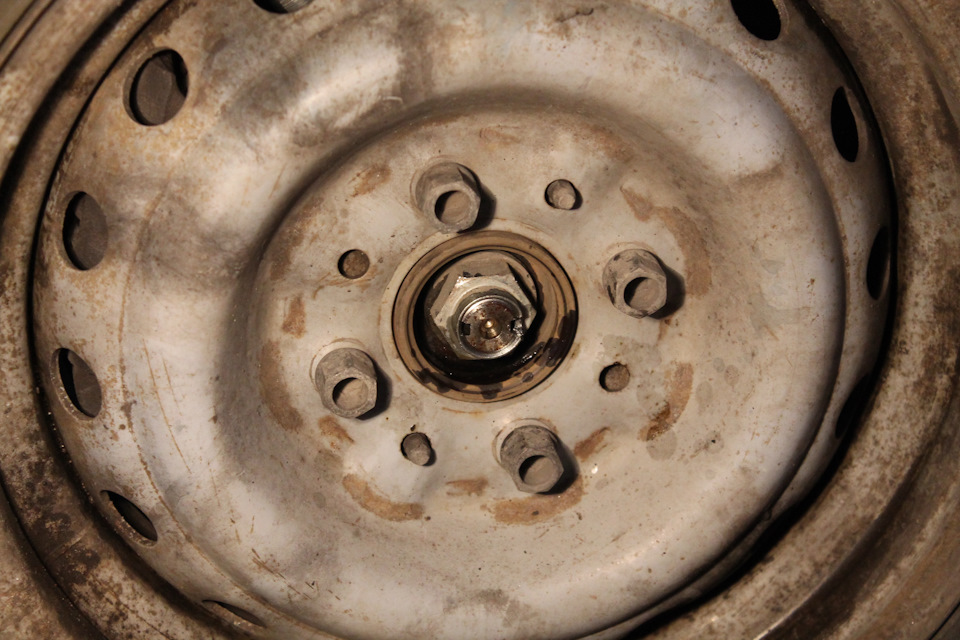

Расслабляем колёсные болты, а так же ступичную гайку головкой на “30”.

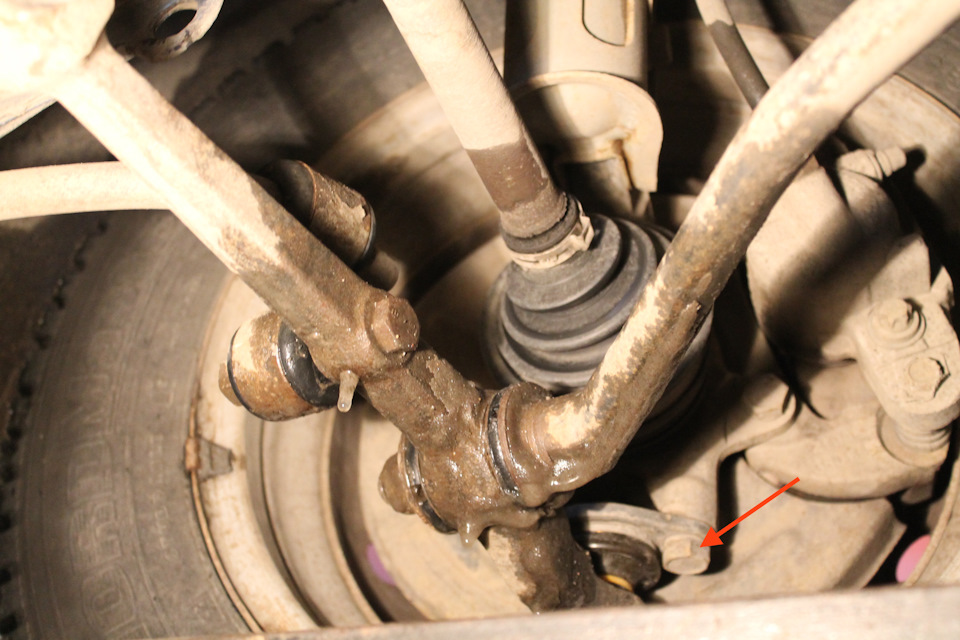

затем поднимаем поочерёдно каждую из передних сторон машины домкратом и устанавливаем надёжные опоры, будь то чурбаки деревянные или козлы металлические. Снимаем колёса, откручиваем ступичные гайки. Ключом на “17” откручиваем два болта крепления шарового шарнира из рычага подвески. На фото шарнир обозначен красной стрелкой.

Вынимаем гранаты вместе с приводами с обеих сторон. В отверстия куда вставляется привод гранаты, вставляем пластиковые заглушки, это предотвратить произвольное выпадение сателлитов дифференциала, а так же лишнюю утечку масла, если вы не собираетесь сливать его. Далее необходимо установить домкрат под КПП и открутить болты крепления обеих подушек коробки от корпуса автомобиля.

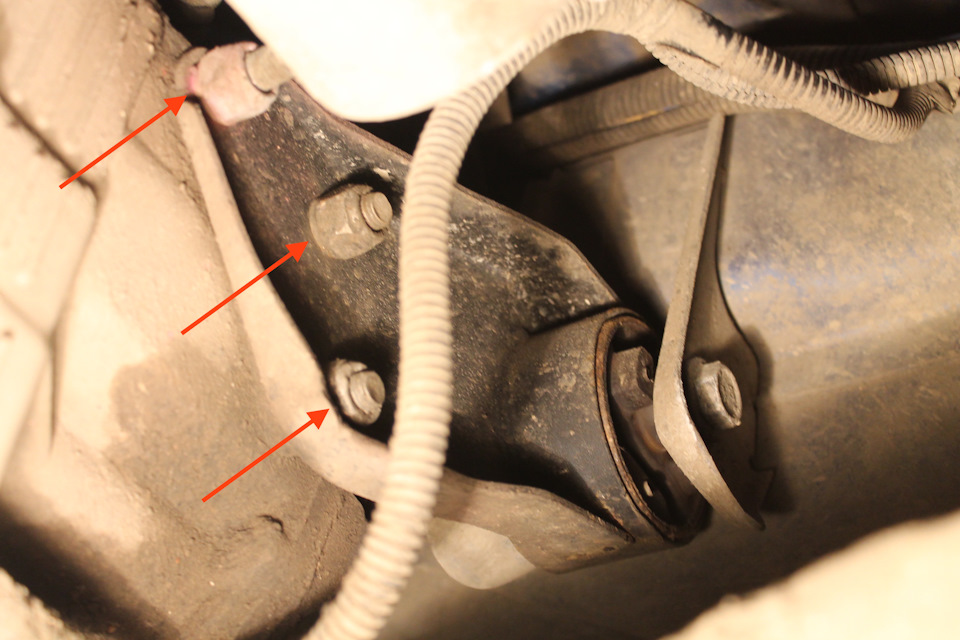

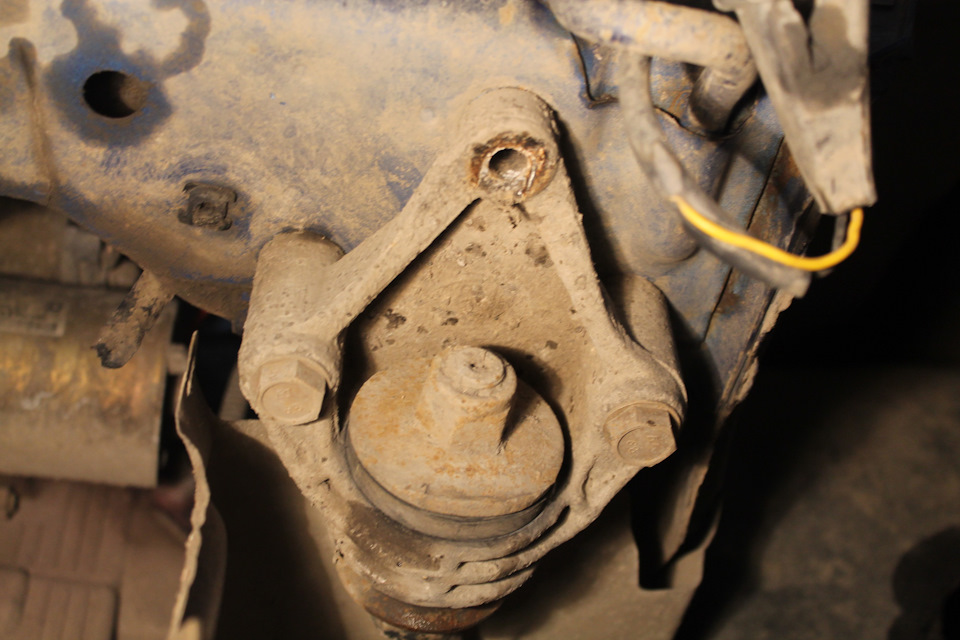

Заднюю я открутил со стороны крепления к корпусу машины

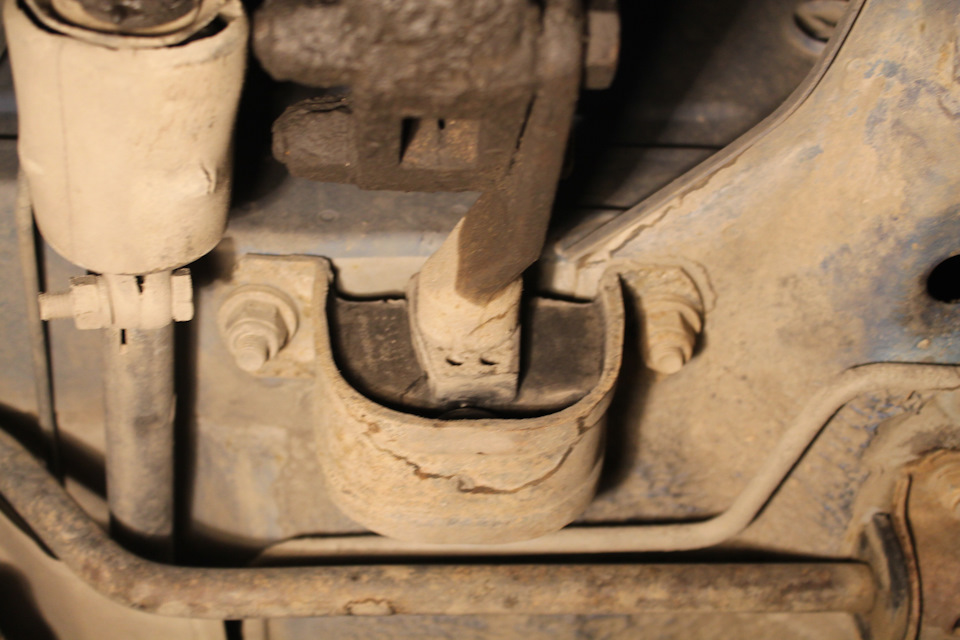

А переднюю открутил полностью, сначала вытащил болт крепления опоры к корпусу машины, а затем и три болта крепления подушки к самой КПП. (Внимание! Болты крепления сквозные, при перемещении коробки возможна утечка масла, поэтому когда снимите подушку, вкрутите болты обратно, на пару оборотов)

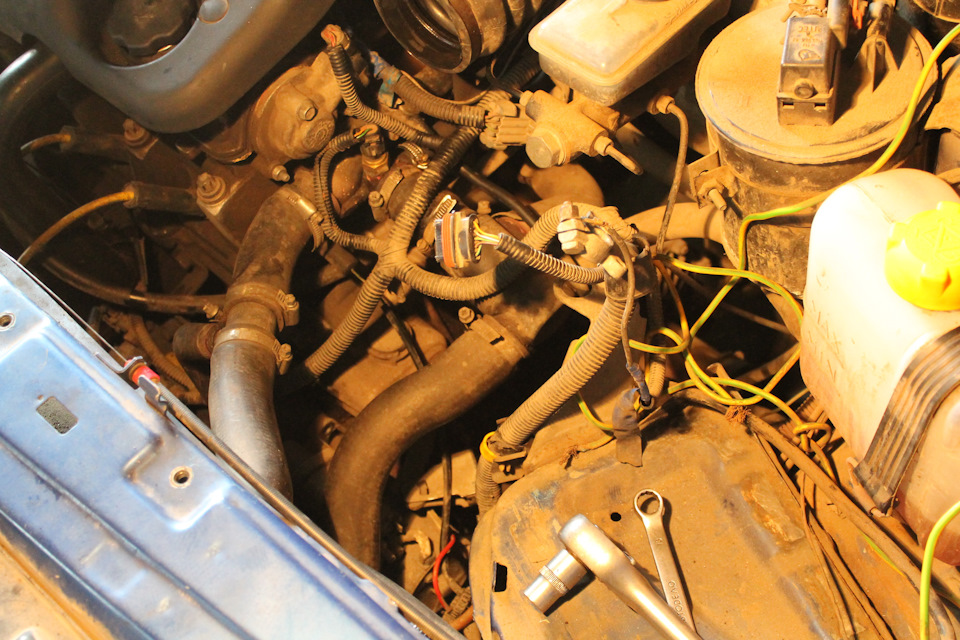

Ключом на “8” демонтируем воздушный фильтр

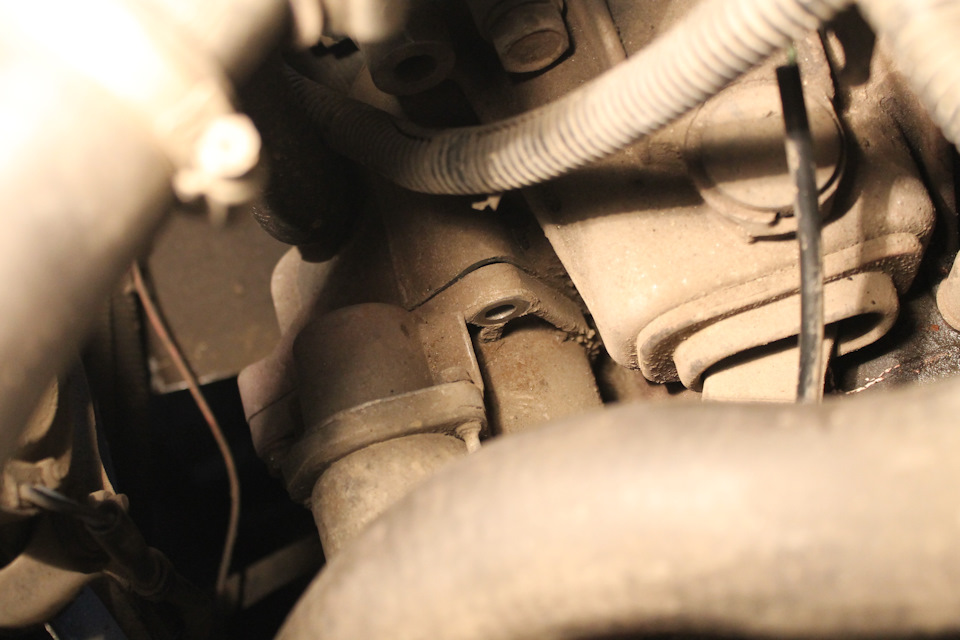

Так же откручиваем три болта крепления на “13” стартера, отсоединяем от него провода и извлекаем его. Нижний бол стартера удобно откручивать снизу, перед этом необходимо снять защиту картера двигателя и малую защиту КПП.

Ключом на “17” откручиваем гайку крепления троса сцепления в кронштейне картера КПП, извлекаем его и снимаем с вилки выключения сцепления. Не забываем отсоединить от коробки провода с датчика заднего хода и с датчика скорости, фото не сделал, но не заметить будет сложно. Далее необходимо отсоединить шарнир привода переключения передач, задираем чехол и видим болт на “10” откручиваем его и разъединяем шарнир с рычагом. Со стороны КПП, ключом на “17” необходимо будет открутить кронштейн крепления растяжки или просто краб, растяжка рычага подвески будет мешать вынимать коробку.

Что бы растяжку можно было отодвинуть в сторону, дополнительно нужно будет вытащит болт из кронштейна кузова для крепления рычага подвески, это болт на котором крепится защита картера. Фото не сделал.

Ключом на “19” откручиваем 3 болта крепления КПП к двигателю и одну гайку на “19”, теперь коробку можно демонтировать. Делаем всё аккуратно и не торопясь, вес КПП примерно 25 — 27 кг. Я положил крепкую доску поперёк ямы и когда сдёргивал коробку то одной стороной она упала на доску.

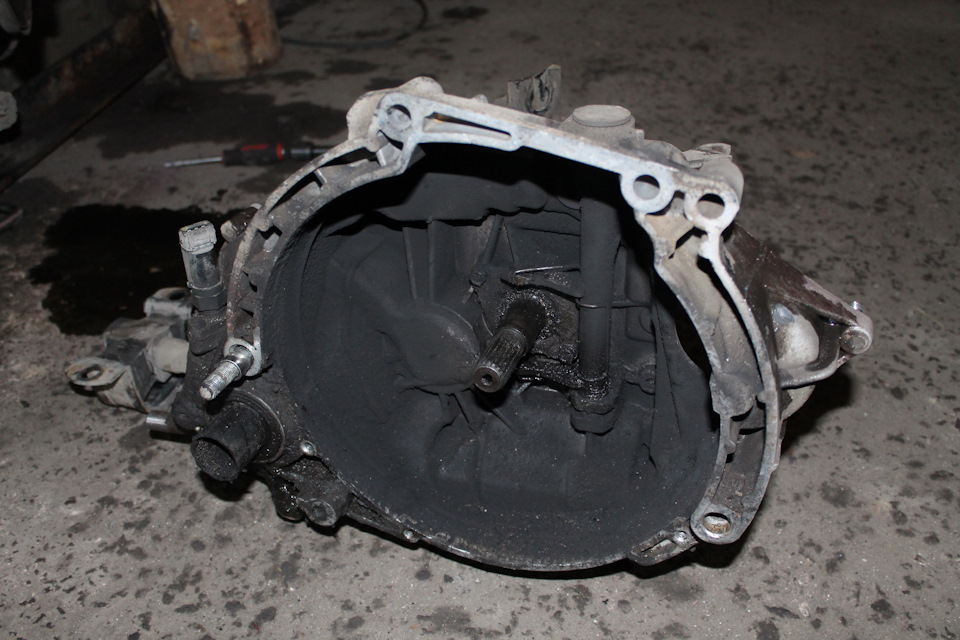

Снимаем выжимной подшипник, у меня он очень тарахтел и шелестел. Кстати друзья объясните мне, может я чего то не понимаю, но разве подшипник крутится когда педаль сцепления не выжата? Вот у меня в таком состоянии он очень сильно тарахтел, после замены шум и грохот пропал. Как такое может быть, пишите комментарии.

Установку нового выжимного подшипника делаем в таком же порядке как и демонтаж, подшипник надевается на первичный вал, своими ушками он ложится на вилку выключения сцепления, а оттяжная пружина вилки сцепления ложится на ушки подшипника. Так же я произвёл замену сальников приводов и штока кулисы. При установке сальников приводов смотрим на стрелку с внутренней стороны сальника, она указывает направление вращения привода, сделано это для того, что бы не допустить течь масла, так как на внутренней стороне сальника, под углом нанесены риски. Что бы извлечь сальник штока кулисы, необходимо, выбить втулку, изображена на фото красной стрелкой, втулка имеет расширение, в этот выступ и нужно бить аккуратно зубилом, внутри втулки есть маленький сальник, извлекаем его и устанавливаем новый, некоторые устанавливают сразу два сальника, так как место внутри этой втулки позволяет.

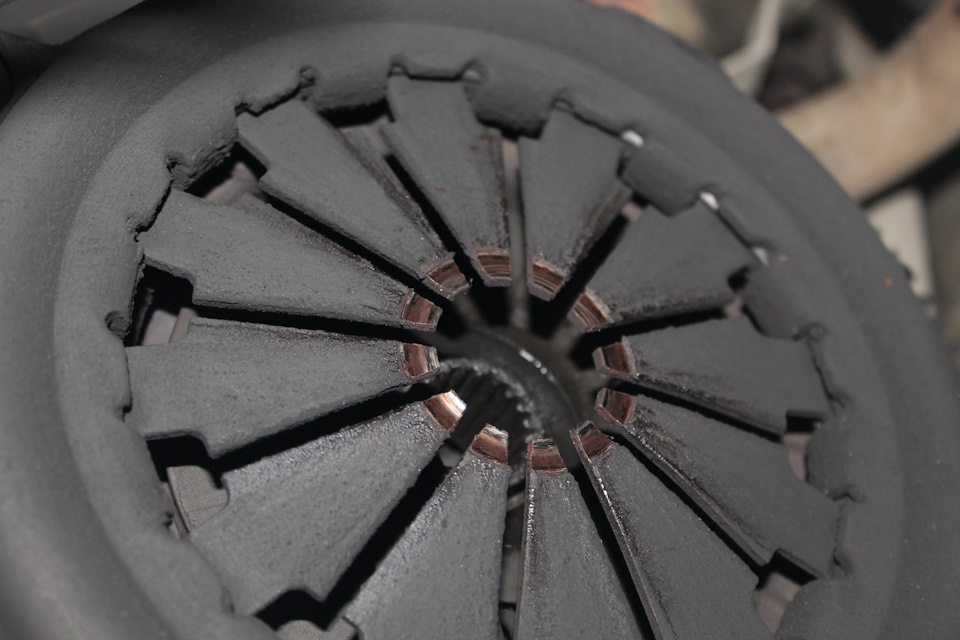

Смотрим на лепестки корзины, в моём случае, корзина в нормальном состоянии, менять её не буду

Откручиваем 6 болтов крепления корзины к маховику ключом на “8”, смотрим оборотную сторону нажимного диска, отшлифованную, сильного износа поверхности не наблюдается

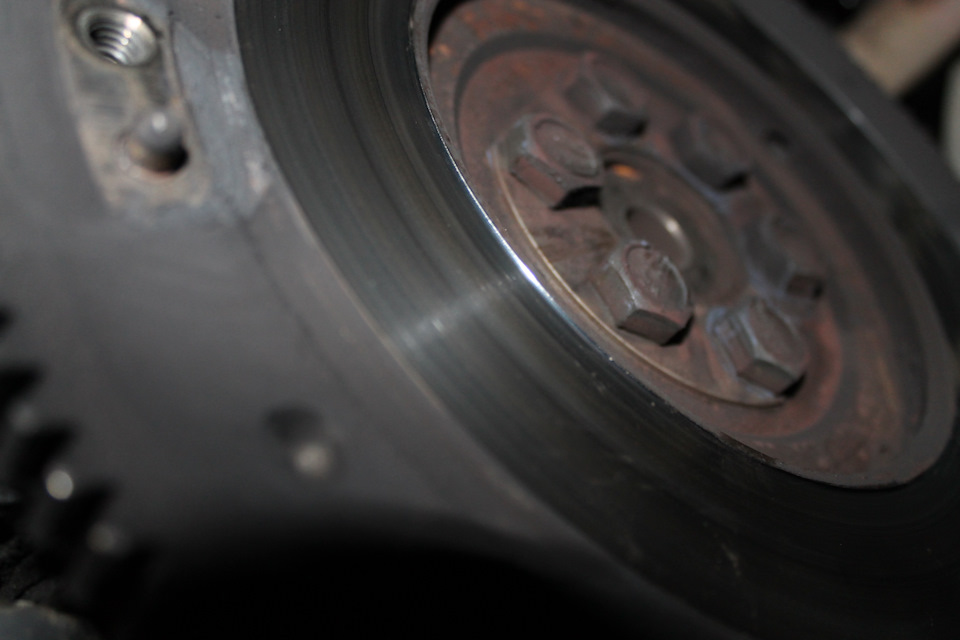

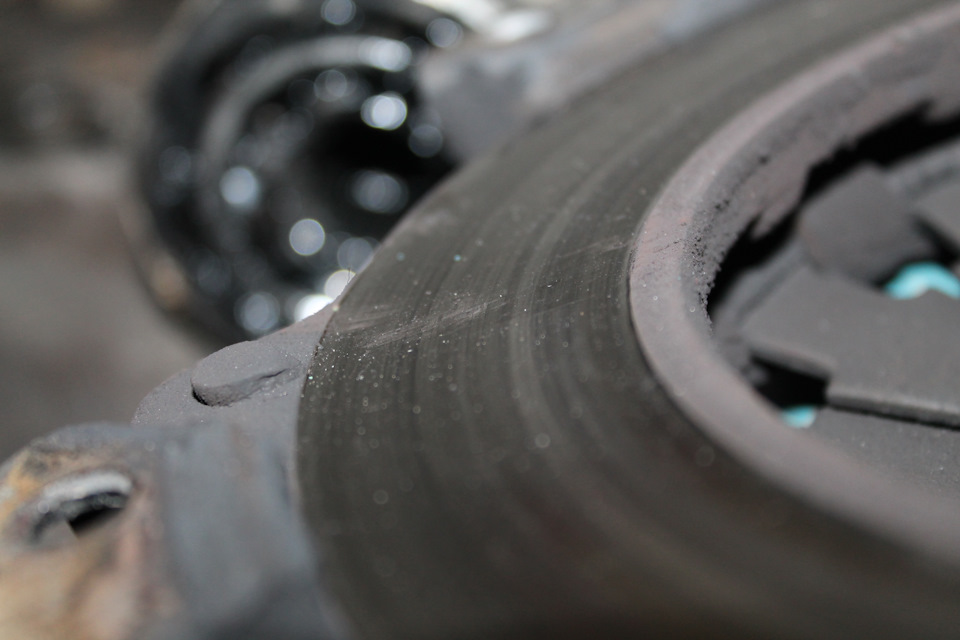

затем смотрим отшлифованную сторону маховика на предмет выработки. В моём случае всё так же хорошо

Произведём осмотр состояния диска сцепления, на фото видно как стёрлись фрикционные накладки, ни сказать что бы диск в аварийном состоянии, но заклёпки уже вот вот будут царапать поверхность маховика и корзины

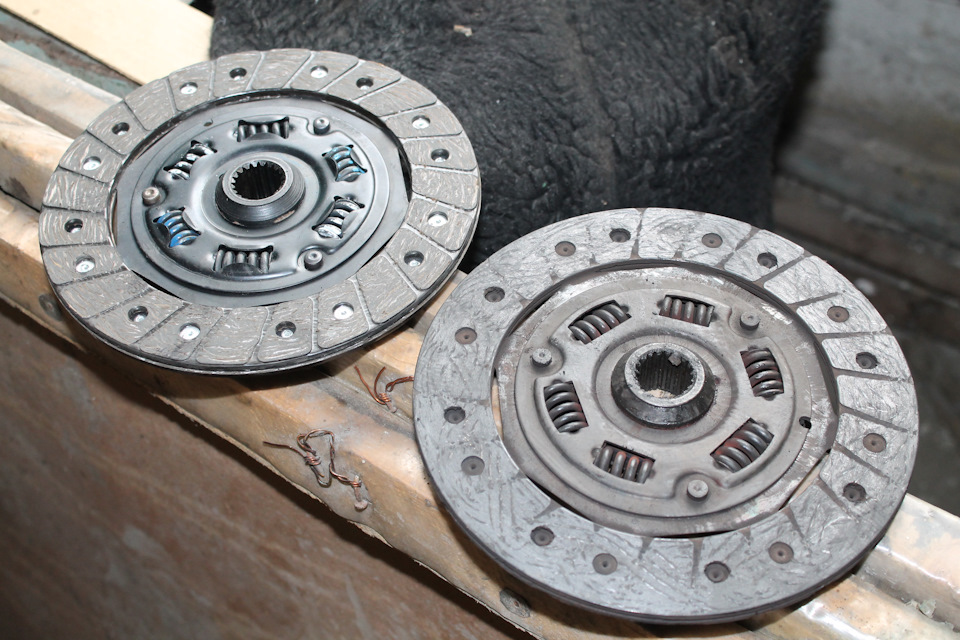

Слева новый диск, справа старый

Вот и всё, производим установку всего что сняли в обратном порядке, особое внимание уделяем установке коробки, при монтаже необходима помощь второго человека. Проверяем уровень масла по щупу, при необходимости доливаем, доливать нужно чутка больше, где то до буквы “а” в слове “max”, так как шестерня 5-ой передачи находится выше остальных. Всем удачи и ровных дорого, с хорошим зацеплением.
