Бачок гидроусилителя руля

BMW 5 series 520i › Бортжурнал › 12. Замена жидкости и бачка ГУР

Поменять бачок гидроусилителя руля (ГУР) или просто жидкость — это мы можем. Впрочем, если менять в планах его нету, то можно просто промыть бачок. Или сменить патрубки на ГУР для Е39.

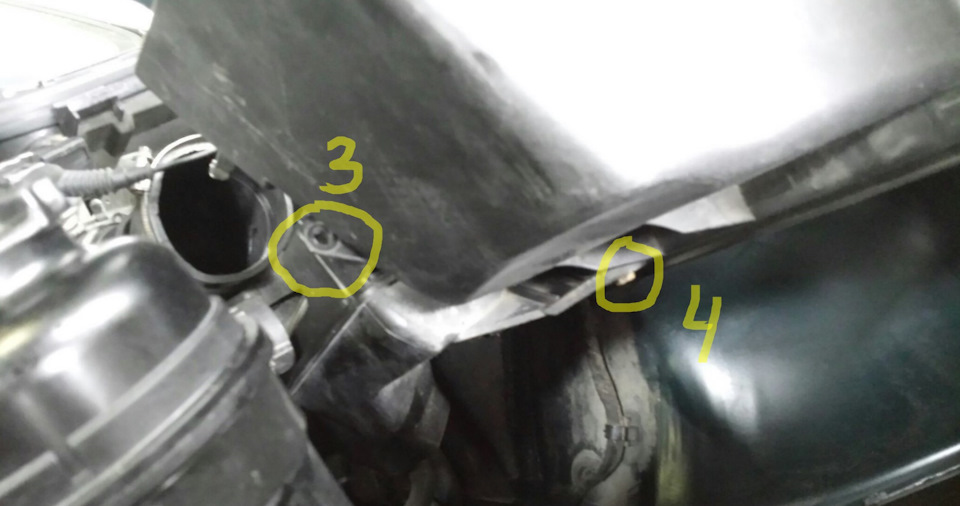

1. Сначала надо снять воздуховод подкапотный. Предупреждаю, что, вполне вероятно, есть менее трудозатратный путь, но я делал всё вслепую, потому что в других местах весь этот процесс сводился к одному предложению — сняли воздуховод.

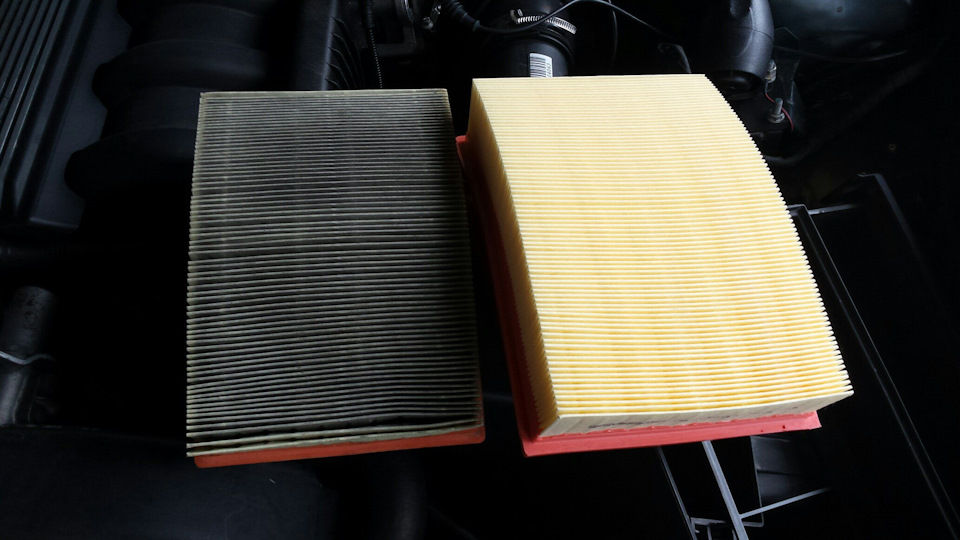

Вынимаем воздушный фильтр, прижав по бокам крепления

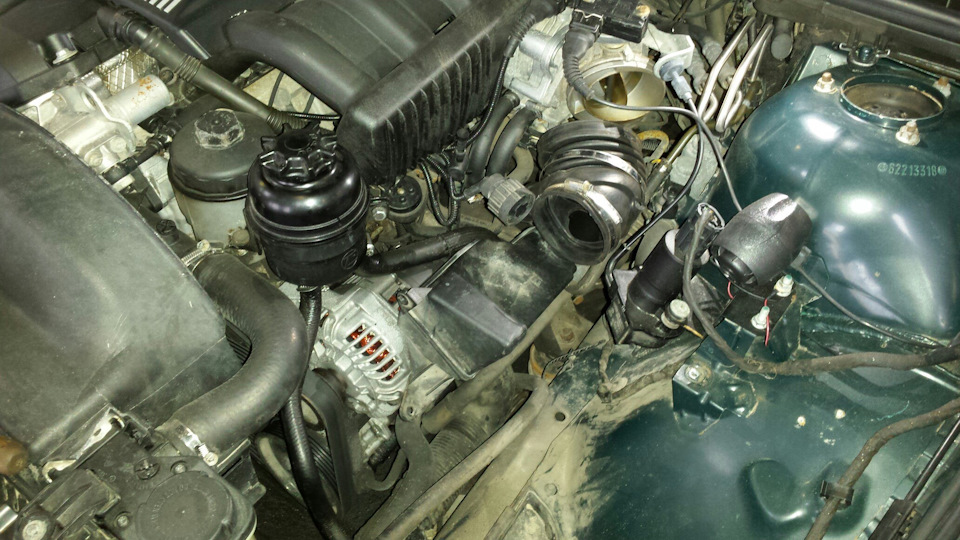

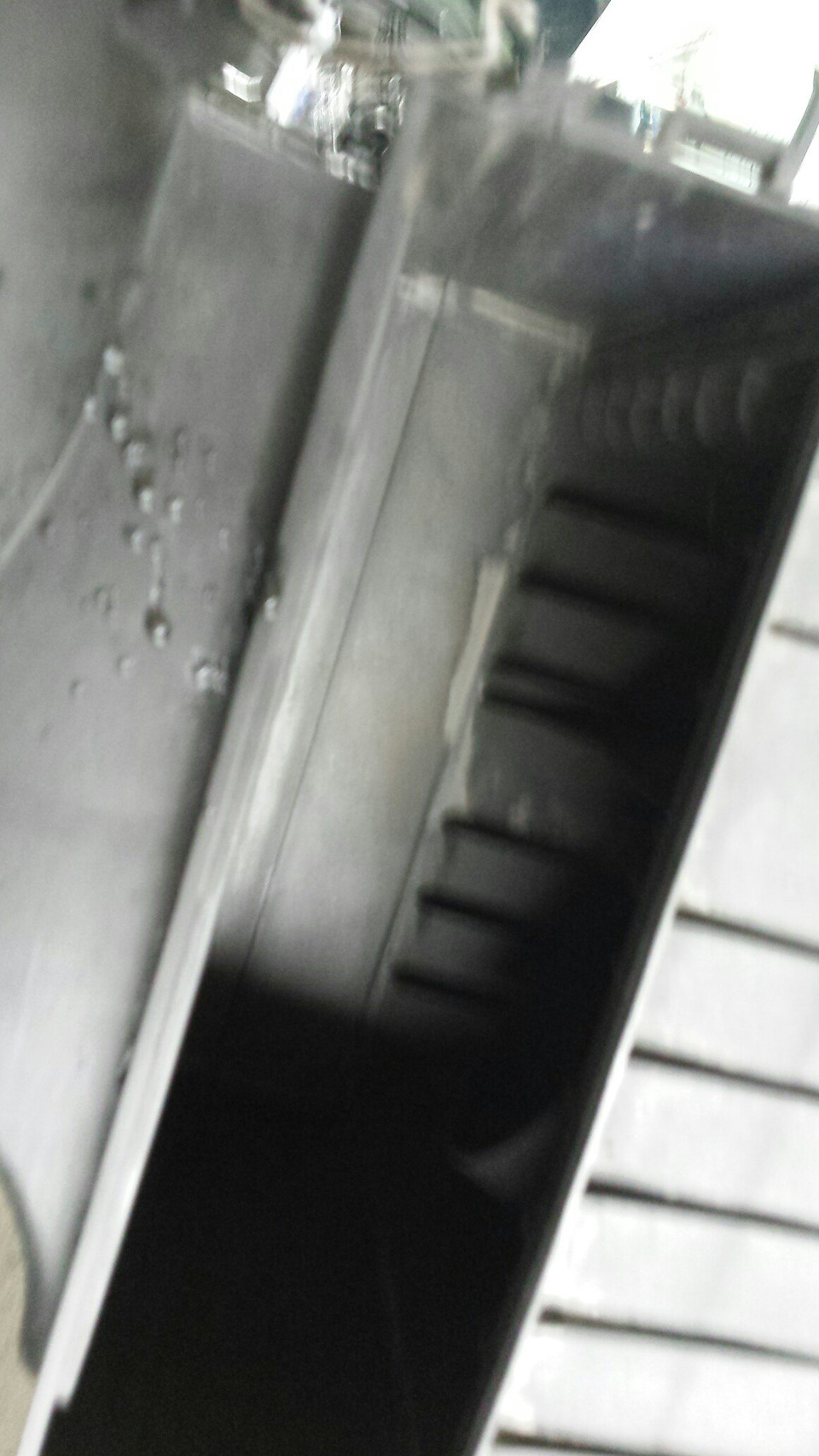

Дальше крутите-вертите и вытаскивайте корпус воздуховода, чтобы появилось свободное пространство вокруг бачка ГУРа.

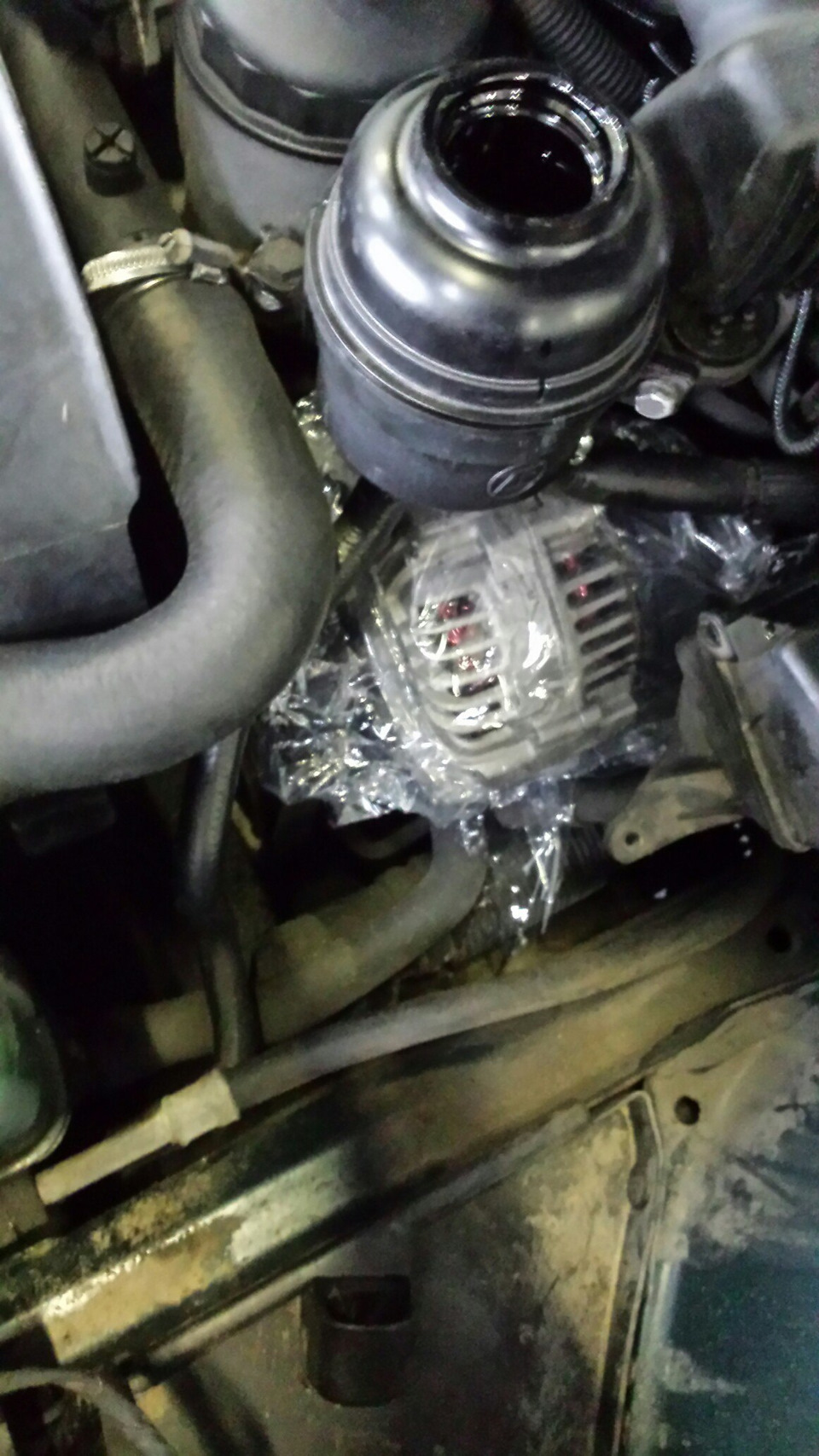

Накрываем генератор. У меня под рукой оказалась упаковочная пленка, она и пошла в ход.

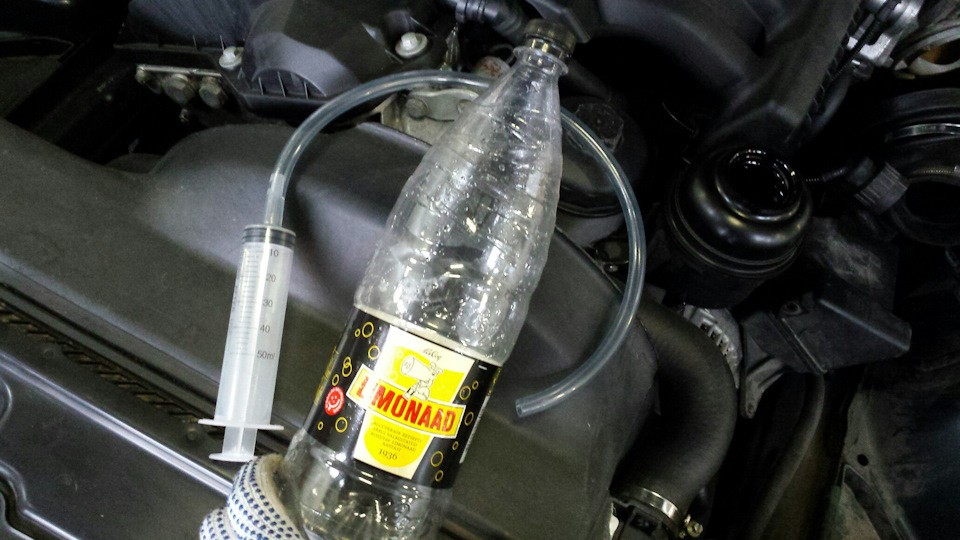

Берем шприц и пустую ёмкость

А вот дальше вы можете пойти двумя путями. Первый это раскрутить один болт, который держит бачок и раздвинуть скобу. Я пошел по второму пути

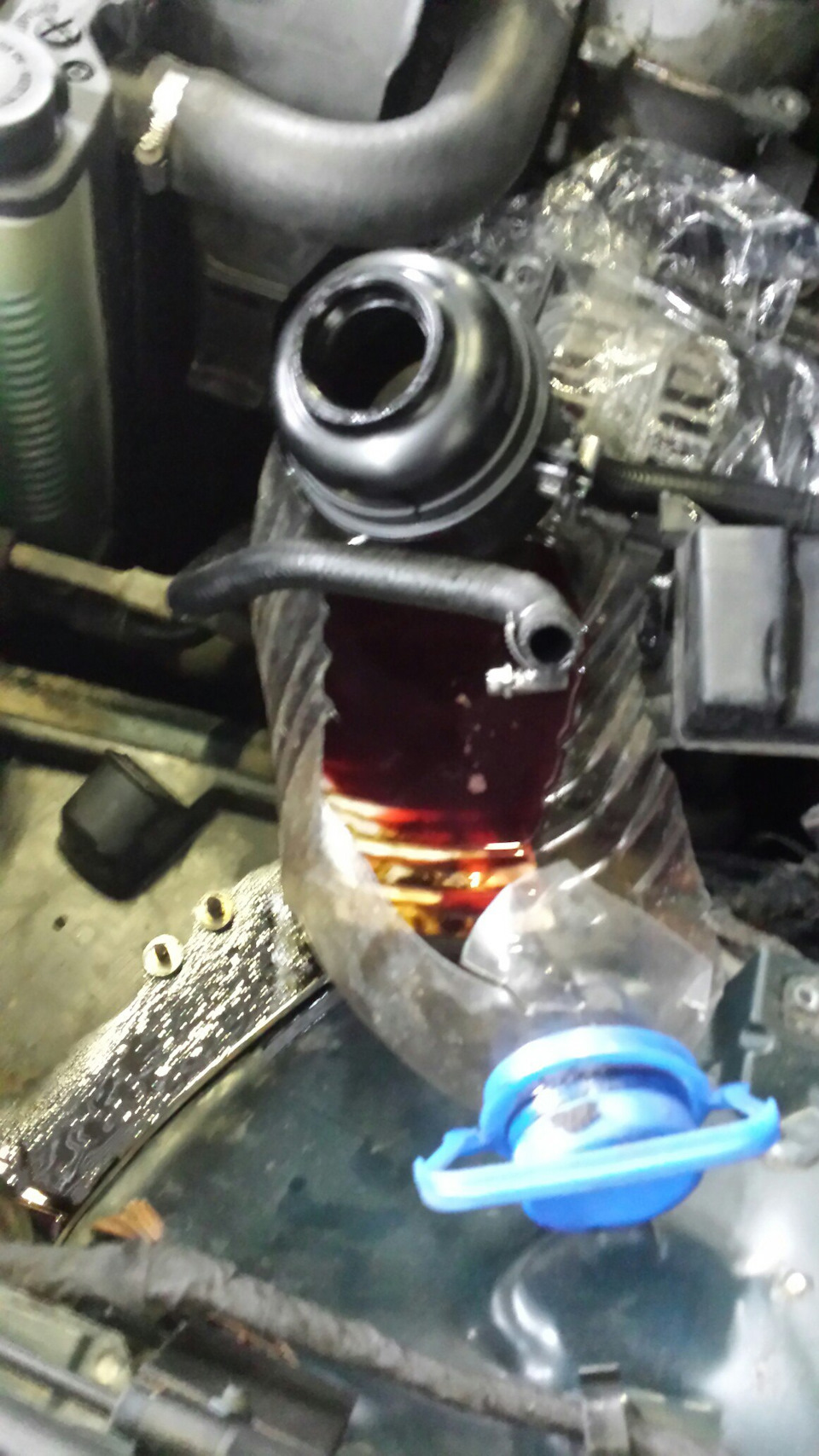

Именно используя этот патрубок (который идет с радиатора) вы в дальнейшем будете промывать систему (если это входит в планы). Об этом в конце поста.

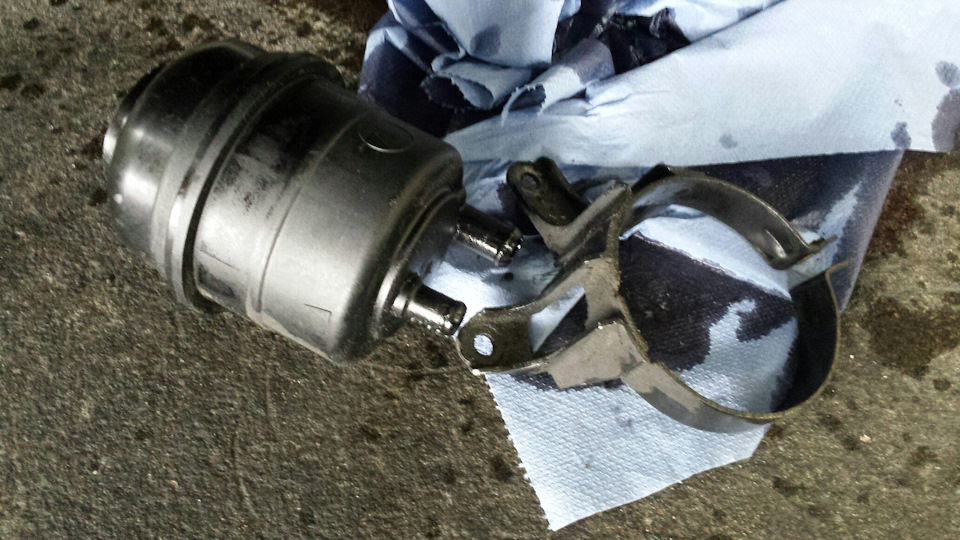

Теперь снимаем второй патрубок и наш бачок у нас в руках.

Здесь два варианта развития событий. Самое верное — его просто поменять, заменив патрубки.
Смотрите также отчет по замене насоса ГУР-а: Замена насоса ГУР у e3939 , он ставит насос ZF от Нивы.

Если замена не предусматривалась, то просто промываем бачок. Промываем изнутри бензином, особое внимание уделяем сеточному фильтру. Смотрите пример грязной сеточки у EuroDen в посте Бачок ГУРа: менять или промывать?.

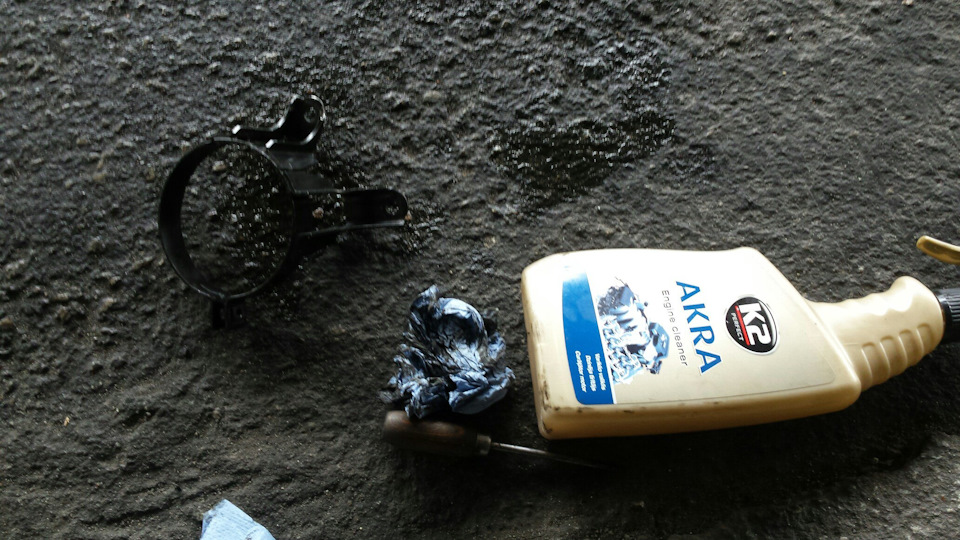

А пока бачок сушится, чистим скобу:

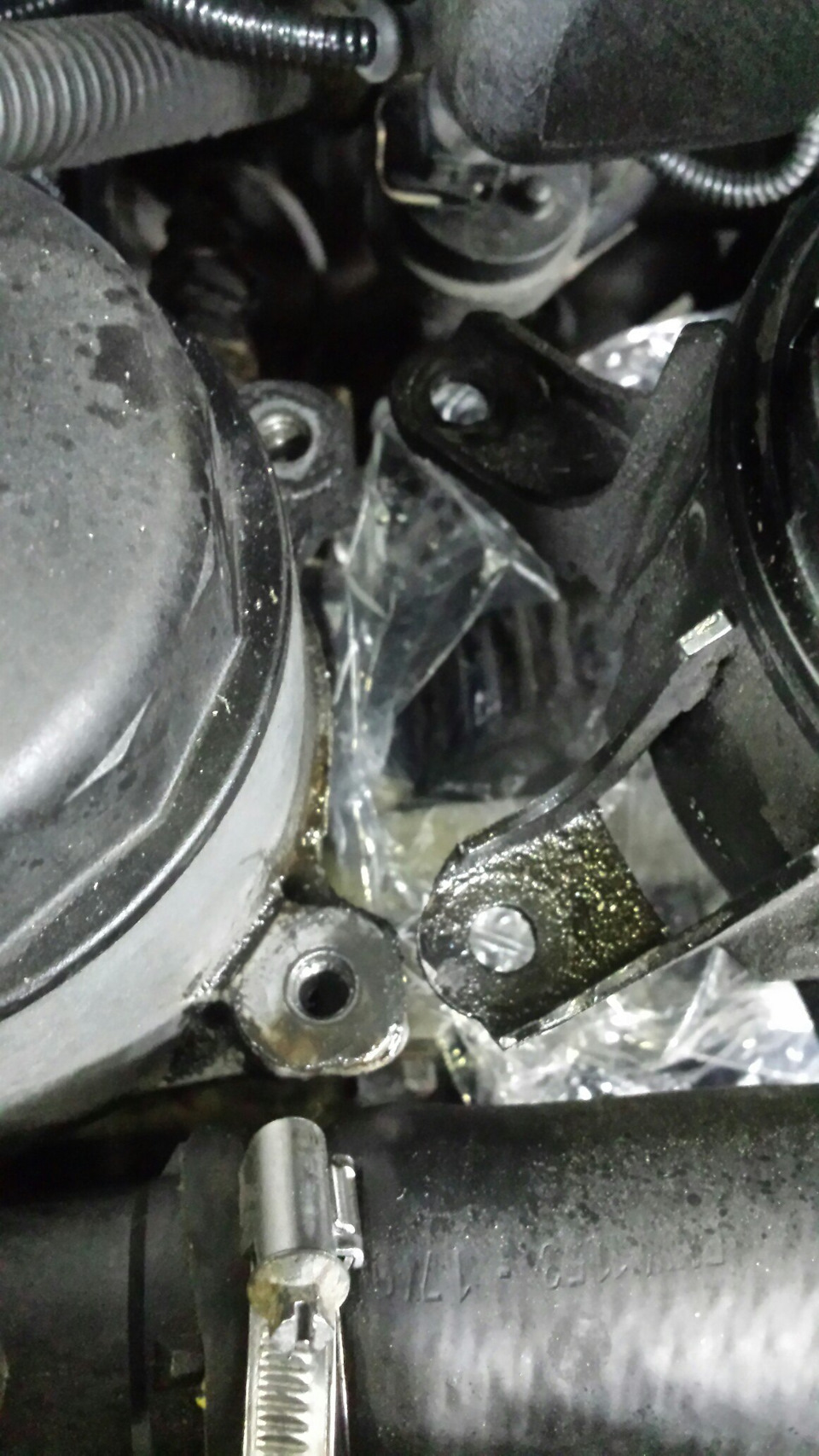

Чистить эти места надо. Не ленитесь этого сделать. Зато вы потом с легкостью обнаружите что-нибудь лишнее — потёки, грязь, пятна масла итд.

Запутаться с подключением патрубков невозможно — у каждого выход разного диаметра. Так что начинаем собирать всё в обратном порядке
1. Накидываем скобу на бачок ГУР-а, затягиваем на ней болт (в случае, если вы снимали бачок со скобой, как я).
2. Накидываем патрубки гура на бачок, затягиваем хомуты на них.
3. Прикручиваем крепление бачка на 2 болта (головка на 13).
4. Заливаем жидкость для ГУР-а. Для моей 520-ой идеальным вариантом будет Mobil ATF 220. По поводу промывки см. пункт 6 чуть ниже.

5. Крутим руль из стороны в сторону, доливаем жидкость до уровня.

6. Если вы хотите промыть систему, то брать надо 2.5Л жидкости как минимум. Тут опять у вас есть выбор:
6.1. Промывать систему дешевой жидкостью, а залить потом хорошую.
6.2. Промывать и заливать сразу же хорошую. Разница в цене небольшая, но обстоятельства разные бывают.

Инструкция по промывке системы гидроусилителя руля в BMW E39 (спасибо Roma-e39 ):
По документации производителя в системе гидроусилителя БМВ Е39 могут использоваться два типа жидкости. Они отличаются друг от друга цветом и стойкостью к температуре. Как правило, в систему заливают ATF. Она имеет красный цвет. Для автомобилей, которые эксплуатируются в странах с холодным климатом, используют Pentosin. Он зелёного цвета.
Для промывки и замены масла в ГУР понадобятся следующие инструменты и расходные материалы:
* автомобильный домкрат;
* ветошь;
* ёмкость для старой жидкости;
* ATF или Pentosin (строго соблюдайте рекомендации!);
* насос-шприц.
Всего в системе усилителя руля BMW E39 циркулирует около 1 литра жидкости. В расширительном бачке находится примерно 300–400 мл.
Порядок промывки:
Поднять переднюю часть автомобиля на подставку. Необходимо обеспечить свободное движение колёс при вращении рулевого колеса. Обязательно установите упоры под задние колёса, чтобы обеспечить невозможность качения транспортного средства.
Выкачайте жидкость из резервуара гидроусилителя с помощью шприца.
Снимите шланг обратки с расширительного бачка. Он крепится хомутом. Направьте шланг в приготовленную ёмкость.
Покрутите рулём из одного крайнего положения в другое. Повторить это необходимо как минимум три раза. В результате в ёмкость сольётся почти вся жидкость. Незначительное количество может остаться в рулевой рейке и охладительном контуре системы.
Оденьте шланг на место и залейте новую жидкость. Покрутите рулевое колесо от одного крайнего положения в другое несколько раз. Уровень в бачке должен упасть. Долейте масло до отметки MAX. Запустите двигатель и проконтролируйте уровень в резервуаре. Покрутите рулём при запущенном моторе. Если необходимо, долейте ещё жидкости до отметки.
После последнего цикла промывки с обратки должна пойти чистая жидкость. Можно заливать ATF или Pentosin.
На каждый цикл промывки расходуется примерно 800 мл жидкости. Выходит, чтобы промыть полностью систему и провести замену, необходимо около 2,5 литра масла.

Читайте также:  Стенд для регулировки тнвд

7. Собираем корпус воздушного фильтра и расходометра, всё закручиваем.

Бачок — 32416851217
Скоба для бачка — 32411092940
Впускной шланг — 32411095526 (с бОльшим диаметром)
Обратный шланг — 32411094306 (с меньшим диаметром)
Насос ГУРа — 32411094098 (от Нивы смотрите у e3939, линк выше).

Устройство и принцип работы гидроусилителя рулевого управления

В настоящее время сложно себе представить автомобиль не оснащенный усилителем рулевого управления. Усилитель может быть электрическим (ЭУР), гидравлическим (ГУР) или электрогидравлическим (ЭГУР). Однако гидроусилитель рулевого управления остается наиболее распространенным типом на данный момент. Он устроен таким образом, что даже при его выходе из строя сохранится возможность управления автомобилем. В этой статье мы разберем его основные функции и подробно узнаем, из чего он состоит.

Функции и назначение ГУР

Гидравлический усилитель руля (ГУР) представляет собой элемент рулевого управления, в котором дополнительное усилие при повороте рулевого колеса образуется за счет гидравлического давления.

Для легковых автомобилей главное назначение ГУР – обеспечение комфорта. Управлять транспортным средством, оснащенным гидравлическим усилителем руля, легко и удобно. К тому же водителю не нужно для совершения маневра делать рулем полных пять-шесть оборотов в сторону поворота. Такое положение вещей особенно актуально при парковке и маневрировании на узких участках.

Сохранение управляемости автомобилем и смягчение ударов, передающихся на руль в результате наезда управляемых колес на неровности дороги, — еще она важная функция гидроусилителя.

Требования к гидроусилителю

Для эффективной работы ГУР к нему предъявляют следующие требования:

  • надежность системы и бесшумность при работе;
  • простота обслуживания и минимальный размер устройства;
  • технологичность и экологическая безопасность;
  • небольшой поворотный момент на колесе с автоматическим возвратом в нейтральное положение;
  • легкость и плавность рулевого управления;
  • обеспечение кинематического следящего действия – соответствие между углами поворота управляемых колес и руля;
  • обеспечение силового следящего действия – пропорциональность между силами сопротивления повороту управляемых колес и усилием на руле;
  • возможность управления автомобилем при выходе системы из строя.

Устройство гидроусилителя руля

Гидроусилитель руля устанавливается на рулевой механизм любого типа. Для легковых автомобилей наибольшее распространение получил реечный механизм. В этом случае схема ГУР следующая:

  • бачок для рабочей жидкости;
  • масляный насос;
  • золотниковый распределитель;
  • гидроцилиндр;
  • соединительные шланги.

Бачок ГУР

В бачке или резервуаре для рабочей жидкости установлен фильтрующий элемент и щуп для контроля за уровнем масла. С помощью масла смазываются трущиеся пары механизмов и передается усилие от насоса к гидроцилиндру. Фильтром от грязи и металлической стружки, возникающей в процессе эксплуатации, в бачке служит сетка.

Уровень жидкости внутри бака можно проверить визуально в случае, когда резервуар сделан из полупрозрачного пластика. Если пластик непрозрачный или используется металлический бачок, уровень жидкости проверяется с помощью щупа.

В некоторых автомобилях уровень жидкости можно проверить только после кратковременной работы двигателя либо при вращении рулевого колеса несколько раз в разные стороны во время работы машины на холостом ходу.

На щупах или резервуарах сделаны специальные насечки, как для «холодного» двигателя, так и для «горячего», уже работающего в течение какого-то времени. Также необходимый уровень жидкости можно определить и с помощью отметок «Max» и «Min».

Насос гидроусилителя

Насос гидроусилителя необходим для того, чтобы в системе поддерживалось нужное давление, а также происходила циркуляция масла. Насос устанавливается на блоке цилиндров двигателя и приводится в действие от шкива коленчатого вала при помощи приводного ремня.

Конструктивно насос может быть разных типов. Наиболее распространенными являются лопастные насосы, которые характеризуются высоким КПД и износоустойчивостью. Устройство выполнено в металлическом корпусе с вращающимся внутри него ротором с лопастями.

В процессе вращения лопасти захватывают рабочую жидкость и под давлением подают ее в распределитель и далее в гидроцилиндр.

Привод насоса осуществляется от шкива коленчатого вала, поэтому его производительность и давление зависят от количества оборотов двигателя. Для поддержания необходимого давления в ГУР используется специальный клапан. Давление, которое создает насос в системе, может достигать до 100-150 бар.

Читайте также:  Что следует знать об эвакуации грузовых авто

В зависимости от типа управления масляные насосы подразделяются на регулируемые и нерегулируемые:

  • регулируемые насосы поддерживают постоянное давление за счет изменения производительной части насоса;
  • постоянное давление в нерегулируемых насосах поддерживает редукционный клапан.

Редукционный клапан представляет собой пневматический или гидравлический дроссель, действующий автоматически и контролирующий уровень давления масла.

Распределитель ГУР

Распределитель гидроусилителя устанавливается на рулевом валу или на элементах рулевого привода. Его назначение – направление потоков рабочей жидкости в соответствующую полость гидроцилиндра или обратно в бачок.

Главными элементами распределителя являются торсион, поворотный золотник и вал распределителя. Торсион представляет собой тонкий пружинистый металлический стержень, который закручивается под действием крутящего момента. Золотник и вал распределителя представляют собой две цилиндрические детали с каналами для жидкости, вставленные друг в друга. Золотник связан с шестерней рулевого механизма, а вал распределителя с карданным валом рулевой колонки, то есть с рулем. Торсион одним концом закреплен на валу распределителя, другой его конец установлен в поворотный золотник.

Распределитель может быть осевым, при котором золотник перемещается поступательно, и роторным – здесь золотник вращается.

Гидроцилиндр и соединительные шланги

Гидроцилиндр встроен в рейку и состоит из поршня и штока, перемещающего рейку под действием давления жидкости.

Схема циркуляции жидкости в гидроусилителе

Соединительные шланги высокого давления обеспечивают циркуляцию масла между распределителем, гидроцилиндром и насосом. Масло из бачка в насос и из распределителя обратно в бачок поступает по шлангам низкого давления.

Принцип работы гидроусилителя руля

Рассмотрим несколько режимов работы гидроусилителя при повороте колес в любую сторону:

  1. Автомобиль стоит неподвижно на месте, колеса установлены прямо. В данный момент гидроусилитель не работает и жидкость просто перекачивается насосом по системе (из бачка в распределитель и обратно).
  2. Водитель начинает вращать рулевое колесо. Крутящий момент от рулевого колеса передается на вал распределителя и далее на торсион, который начинает закручиваться. Поворотный золотник в этот момент не вращается, поскольку ему мешает это сделать сила трения, препятствующая повороту колес. Перемещаясь относительно золотника, вал распределителя открывает канал для поступления жидкости в одну из полостей гидроцилиндра (в зависимости от того, куда повернут руль). Таким образом, вся жидкость под давлением направляется в гидроцилиндр. Жидкость из второй полости гидроцилиндра поступает в сливную магистраль и далее в бачок. Жидкость давит на поршень со штоком, за счет чего перемещается рулевая рейка и поворачиваются колеса.
  3. Водитель прекратил вращение рулевого колеса, но продолжает удерживает его в повернутом положении. Рулевая рейка, перемещаясь, вращает поворотный золотник и выравнивает его относительно вала распределителя. В этот момент распределитель устанавливается в нейтральное положение и жидкость вновь просто циркулирует по системе, не совершая никакой работы, так же как и при прямолинейном положении колес.
  4. Водитель «выкрутил» руль в крайнее положение и продолжает его удерживать. Данный режим является наиболее тяжелым для гидроусилителя, поскольку распределитель не может вернуться в нейтральное положение, и вся циркуляции жидкости происходит внутри насоса, что сопровождается повышенным шумом его работы. Но стоит отпустить руль, и система придет в норму.

Схема работы гидроусилителя

ГУР устроен таким образом, что при его отказе рулевое управление будет продолжать работу и возможность управлять автомобилем сохранится.

Периодичность замены жидкости в ГУР

Теоретически рабочей жидкостью можно пользоваться в течение всего срока эксплуатации автомобиля, но рекомендуется периодически менять масло.

Сроки замены зависят от интенсивности эксплуатации транспортного средства. При среднегодовом пробеге 10-20 тысяч км, достаточно менять масло раз в два-три года. Если машина эксплуатируется чаще, то и смену жидкости нужно делать чаще.

В результате эксплуатации гидроусилителя повышается температура его элементов. За счет этого греется и масло, что приводит к ухудшению его физических свойств. Если при контроле состояния жидкости замечены посторонние частицы или запах горелого масла — значит, настало время для замены.

Объем жидкости при полной замене не превысит полутора литров. Для жидкости замеряют два уровня: холодный и горячий. Холодный уровень – это точка, при которой температура масла находится в пределах от нуля до тридцати градусов. Горячий уровень – точка, когда температура жидкости варьируется от пятидесяти до восьмидесяти градусов.

Читайте также:  Как выбрать коробку передач

Преимущества и недостатки гидроусилителя рулевого управления

О преимуществах гидроусилителя уже было все сказано Кратко подытожим, что он дает:

  • облегчение управления автомобилем, снижение утомляемости водителя;
  • смягчение ударов, передаваемых на рулевое колесо от неровностей дороги;
  • лучшая управляемость и маневренность автомобиля, а значит и повышенная безопасность на дороге.

К недостаткам ГУР можно отнести следующие:

  • постоянно работающий насос отбирает часть мощности двигателя;
  • необходимость периодического обслуживания системы.

Заключение

Гидроусилитель рулевого управления значительно облегчает управление автомобилем, особенно если речь идет о грузовом транспортном средстве. Поэтому для бесперебойной работы системы необходим постоянный контроль и уход за ее компонентами.

Что такое ГУР: устройство и принцип работы гидроусилителя руля

Гидроусилитель руля (ГУР) – гениальное изобретение, благодаря которому управление автомобилем из ежедневного подвига, требующего серьезных усилий, превратилось в комфортное занятие, доступное даже хрупким нежным «феям». Как и все элементы автомобильной «начинки», усилитель руля прошел свой путь развития от примитивного механического устройства до современного электронно-управляемого помощника. Гидравлическая система оказалась настолько удачной, что до сих пор устанавливается на автомобилях.

Что такое гидроусилитель руля (ГУР) и для чего он нужен?

ГУР – это устройство, добавляющее к повороту рулевого колеса дополнительное усилие. Если вспомнить физику, для совершения определенного поворота на рулевой рейке нужно либо приложить больше физической силы, либо сделать больше оборотов рулевым колесом. Оба эти варианта не слишком удобны для водителя: управление транспортным средством превращается в довольно-таки изматывающее занятие.

Усилитель «докручивает» колёса (увеличивает усилие) в том направлении, в котором сделан поворот, и на такой угол, на который водитель повернул руль. Благодаря этому улучшается маневренность автомобиля на высокой скорости, узких участках дороги, во время парковки.

Вторая задача этого устройства – демпфировать удары, которые приходятся на рулевую рейку от неровностей дороги. Чем меньше вибраций и толчков приходится на руки водителя, тем меньше утомляемость, острее внимание на дороге, особенно в дальних поездках.

И, наконец, система ГУР позволяет сохранять траекторию движения, если одно из колес внезапно выходит из строя (прокол или взрыв шины). Да и на полностью исправных колесах легче держаться в полосе движения и чувствовать автомобиль, если система гидроусилителя работает нормально.

Устройство ГУР

На все легковые автомобили устанавливаются ГУР одинаковой системы. Схема ГУР состоит из таких основных элементов:

Устройство ГУР

  1. Насос гидравлической жидкости;
  2. Нагнетательный и возвратный шланги;
  3. Золотниковый распределитель;
  4. Гидроцилиндр с поршнем;
  5. Расширительный бачок.

Гидронасос – устройство для создания нужного давления в системе. Устанавливается на корпусе блока цилиндров и приводится в действие от коленвала через шкив и приводной ремень. Насос подает гидравлическую жидкость в золотниковый распределитель, откуда она дальше поступает в гидроцилиндры.

Гидронасосы для ГУР

Трубопровод состоит из шлангов высокого и низкого давления. Шланги высокого давления соединяют элементы системы, в которых жидкость нагнетается насосом: от самого насоса на распределитель и от него на гидроцилиндры. Шланги низкого давления обеспечивают отток жидкости от распределителя в расширительный бачок и из бачка – к насосу.

Золотниковый распределитель – устройство, перенаправляющее поток жидкости на гидроцилиндры в зависимости от угла поворота рулевого колеса. Когда водитель поворачивает руль, золотниковый механизм распределителя тоже поворачивается, открывая доступ жидкости к тому гидроцилиндру, который задействован в повороте. Под давлением от насоса жидкость по каналу идет в нужную сторону цилиндра и добавляет усилие повороту.

Золотник-распределитель ГУР

Гидроцилиндр в большинстве моделей вмонтирован в рулевую рейку. Две стороны цилиндра разделяет подвижный шток, который перенаправляет давление в одну или другую сторону.

Расширительный бачок предназначен для контроля и поддержания нужного уровня жидкости, предотвращения воздушных пробок. В бачке установлен фильтр-сетка, с помощью которого отсеиваются продукты износа механизма ГУР.

Устройство бачка ГУР

Принцип работы гидроусилителя руля

Теперь, зная общее устройство и функции отдельных компонентов системы ГУР, можно рассмотреть и принцип его работы. На виде-уроке, ниже есть четкое объяснения принципа работы гидроусилителя руля, начиная с 3-й минуты.

Преимущества и недостатки ГУР

Сложно говорить о недостатках ГУР, поскольку эта система зарекомендовала себя как надежная и достаточно простая. Можно сравнить с другими усилителями руля: ЭУР и ЭГУР, которые ставятся на новые автомобили с современной электроникой. По сравнению с ними классический ГУР выглядит немного громоздко, зато и не требует точной и скоординированной работы датчиков, ЭБУ и самого электропривода.

Недостатков у системы гидроусилителя руля немного:

  1. Определенная потеря мощности двигателя, которая расходуется на привод гидронасоса;
  2. Необходимость в ТО каждые 2-3 года, поскольку продукты износа и твердые частички выводят из строя механизм усилителя.

Преимущества же – легкость управления, маневренность, комфорт и безопасность. Ну и безотказность, поскольку поломки ГУР случаются достаточно редко.

Основные неисправности ГУР: причины и способы устранения

О том, что с усилителем руля не всё ладно, можно узнать по появлению очень характерных симптомов. Знать о том, что происходит с автомобилем, нужно хотя бы для того, чтобы не переплачивать на СТО за лишние услуги.

  1. Протечки. Там, где есть жидкость, будут и протечки. Причин много: лопаются трубки системы, изнашиваются и протекают уплотнители. Ремонт заключается в замене неисправного элемента на новый. В продаже можно найти и трубы для ГУР, и ремкомплекты с резиновыми прокладками для системы;
  2. Толчки, удары в рулевое колесо. Это характерный признак изношенного или растянутого приводного ремня насоса. Ремень проскальзывает, насос работает рывками, жидкость поступает в систему с отчетливой пульсацией. Ремень придется менять;
  3. Возрастает усилие на рулевом колесе. Причин такого явления три: завоздушивание системы, недостаток масла или, опять же, износ приводного ремня, отчего насос не может накачать нужное количество жидкости;
  4. Гул насоса при работе. Причина постоянного шума – износ подшипников вала насоса, которые, в свою очередь, страдают от плохого масла и перетянутого приводного ремня;
  5. Вибрация на руле. Причиной ее появления может быть воздушная пробка в системе. Для устранения воздуха систему ГУР прокачивают до исчезновения вибрации при работе. Если через некоторое время проблема повторяется, нужно искать место разгерметизации.

Сегодня гидроусилитель руля – счастливая реальность автомобилистов. Комфорт, легкость и безопасность превратились из роскоши в стандарт. Но, как и любая механика, ГУР требует какого-то минимального внимания. Ведь если проанализировать, большинство неисправностей – прямое следствие некачественного техобслуживания системы усилителя. Достаточно уделять ей какой-то минимум внимания, чтобы получить мощную и безотказную помощь в управлении транспортным средством.

Гидроусилитель руля (ГУР)

Гидроусилитель руля является незаменимым устройством, доставляющее комфорт при управлении автомобилем, забирая на себя большее количество усилия, которое нужно для поворачивания колес

Что такое ГУР в автомобиле?

Гидравлический усилитель рулевого управления — это устройство, работа которого позволяет значительно снизить управляющий крутящий момент на руле при движении автомобиля.

Устройство и работа гидроусилителя руля

Работа гидроусилителя строится и основана на законах гидравлики.

Основа работы данного устройства положена на насосе, который непосредственно приводится в движение от коленчатого вала двигателя, где при помощи ременного привода специальное масло для гидроусилителя попадает в рулевую систему (рулевой редуктор или рейка), что впоследствии облегчает усилие рулевого колеса.

В системе ГУР предусмотрен специальный клапан, задача которого состоит в том, что бы помочь произвести помощь в нужном направлении при вращении руля.

Работа данного устройства полагается в том, чтобы в нужном направлении открыть магистраль, где скопилось большое давление жидкости в нужную полость.

Принцип работы гидравлического усилителя руля

Принцип работы ГУРа состоит в следующем:

  • если руль неподвижного золотника занял положение, при котором колеса стоят ровно, то его блокируют центрирующие пружины для обеспечения самопроизвольного проворачивания рулевого колеса;
  • в таком положении жидкость в свободном режиме движется во всей системе, при том условии, если правильно расположен распределитель.

Данный режим для насоса усиленный, так как его задача в этом этапе состоит в прогонке масла по усилителю.Насос работает всегда и не зависит от того, происходит поворот колес или нет, так он в постоянном зацеплении с коленчатым валом.

При повороте рулевого колеса в стороны, золотник начинает перемещаться. После перемещения, он перекрывает магистраль для удаления масла в полость цилиндра, где под высоким давлением подается жидкость.

В то же время элементы поршня и шток под воздействием давления жидкости проворачивают колеса и корпус распределителя в сторону, в которую движется золотник.

Корпус распределителя начинает достигать золотника только в том случае, если тот прекратил свое движение.

После того, как маневр был завершен, и колеса находятся в ровном положении, золотник возвращается на исходное положение, после чего открывает магистраль для удаления рабочей жидкости в бачок.

Бачок ГУР

Бачок гидроусилителя руля является емкостью, в которой хранится необходимое колличество гидравлической жидкости для полноценной работы системы.

К бачку подведены две магистрали: первая магистраль для поступления жидкости в насос, а через вторую магистраль попадает масло из рулевой рейки или редуктора, которое окончило свою работу.

[box type=»download»] На бачке есть две метки «MIN» и «MAX», которые указывают на уровень жидкости в системе. В нерабочем состоянии жидкость должна быть ближе к верхней отметке или «MAX». Через бачок ГУРа сливается и заливается новое масло.[/box]

Насос ГУР

Роторно –лопастной насос гидравлического усилителя обеспечивает гидравлическое давление в системе. Насос состоит из бачка, лопастей, ротора и предохранительного клапана.

В действие насос приводится чаще всего посредством ремня от коленчатого вала, либо через шкив. На роторе содержатся выдвижные лопатки, задача которых перемещаться по поверхности овальной камеры насоса. На входном отверстии насоса давление такое же как и в атмосфере, а на выходе оно может составлять более, чем несколько атмосфер.

Давление жидкости в насосе и его объем напрямую зависит от оборотов коленчатого вала. Одна из основных задача насоса – полностью обеспечивать нужным давлением в системе не только в диапазоне рабочих оборотах, но и на холостых оборотах двигателя для полноценной работы ГУР.

Во время движения автомобиля, когда насос начинает подавать больший объем жидкости под высоким давлением, чем требуется, то осуществляется автоматическая регулировка, которую обеспечивает обратный клапан.

Обратный клапан настроен так, что бы на максимальном рабочем давлении и при его значительном росте сбросить на вход насоса избыток жидкости.

Если шланг гидроусилителя руля начал покрываться чёрным налётом, то очень вероятно, что скоро он выйдет из строя.

Поворотный клапан ГУР

Задача гидроусилителя помогать только в том случае, когда водитель прилагает усилие на рулевое колесо. Если водитель не оказывает силу на руль при прямолинейном положении, то система ни в коем случае не должна влиять на угол установки колес.

Поворотный клапан предназначен для распознания силы на рулевом колесе. На данный клапан возложена функция распределять давление в гидравлических линиях, которые помогают перемещать руль в заданном направлении.

На выходе имеется две линии, и когда смещается давление в одной из них, относительно другой поршень передвигается в рулевой рейке, и колеса меняют угол установки.

Принцип распределения давления поворотным клапаном:

  1. Положение руля – прямолинейно. При центральном положении рулевого колеса, гидравлическая жидкость поступает и протекает в клапанную систему, в это же время в линиях, которые идут к рулевой рейке давление не повышается и становится уравновешенным.
  2. Положения руля – повернут. В таком положении, при поворачивании клапана начинается открытие линии, где подается жидкость в трубопровод, который обеспечивает перемещение колеса в заданную сторону. Если руль поворачивается влево, то откроется линия, которая обеспечивает поворачивание колес в левую сторону.

[box type=»download»] В поворотном клапане имеется некая особенность: при распределении учитывается момент, что чем больше крутящий момент прикладывается к рулю, тем с большей площадью начинается открытие сечения управляющей линии, а значит — колеса поворачиваются с той силой, которая может преодолеть большое усилие.[/box]

Рулевая рейка ГУР

Рулевая рейка является исполнительным механизмом в рулевой системе автомобиля. Он непосредственно участвует в поворачивании колес относительно продольной оси автомобиля.

По факту, в этом механизме реализована обычная рулевая рейка, как и на транспортных средствах без гидроусилителя.

Разница между данными рейками состоит в том, что в рейке с гидроусилителем есть две гидравлические камеры с поршнем, который расположен между ним.

Поршень непосредственно связан с рулевой рейкой. В зависимости от того, смещается ли давление относительно камер, поршень старается переместится в правую или левую сторону, этим самым он помогает прямому воздействию, через зубчатое сцепление от руля.

Подбор жидкости гидроусилителя (по марке автомобиля)

Существует два вида жидкости для ГУРа:

  1. Минеральное масло. Это самое популярное масло и применяется в большинстве автомобилей. В конструкции гидроусилителя предусмотрено множество резиново – технических изделий, которые из-за высокой температуры высыхают. Минеральное масло для гидроусилителя предостерегает от процесса разрушения резиново -технических изделий, тем самым продлевая им срок службы.
  2. Синтетическое. Данный тип масла является вредным, так как полностью разрушает структуру РТИ, которые основаны на каучуковом волокне. Такое масло следует выбирать для таких автомобилей, где предусмотрена замена масла без риска для системы.

Так же масло различается по цвету, и каждый цвет несет в себе разную функцию:

  1. Красное масло. Применяется только для автомобилей, которые оснащены АКПП.
  2. Желтое масло. Это универсальное масло.
  3. Зеленое масло. Применяется только для автомобилей с МКПП.

Важно знать, что гидравлическая жидкость взаимозаменяема по производителям, при условии такого же цвета.

Подбор масла по марке автомобиля

В старых автомобилях, где гидроусилитель руля выполнен в классической схеме и безо всяких дополнительных устройств, допускается заливать любое масло для ГУР, при условии, что оно минеральное.

Для дорогих автомобилей выпускаются специальные масла с допусками, поэтому заливать жидкость ГУР нужно только ту, которую указывает завод – изготовитель.

Замена жидкости ГУР автомобиля

Меняется жидкость в системе в двух случаях:

  1. Плановая замена по пробегу. В инструкции по эксплуатации автомобиля указан пробег, после которого необходима замена масла. Если пробег автомобиля в год составляет в среднем 15 000 км, то замена масла производится каждые 2-3 года.
  2. При ремонте гидроусилителя.

Шаги по замене масла:

  1. Предварительно слить из бачка жидкость шприцом.
  2. Ослабить хомут подводящего и отводящего патрубков к бачку. Трубопровод опускается в емкость для слива масла.
  3. Запустить двигатель и повернуть руль в правую и левую сторону до упора 2-3 раза, тем самым выкачав все масло из системы.

Заправка новой жидкости:

  1. Подсоединить патрубки на место и залить тонкой струей новое масло до верхней отметки.
  2. Для удаления воздуха из системы легким движением руля поворачивать в стороны до упора. После система полностью заполнится маслом.
  3. Заглушить мотор, и проверить уровень.

Какое давление в ГУР автомобиля?

Средние показатели нормального давления в системе:

  1. прямолинейное положение – в среднем 1.2 МПа;
  2. крайнее положение (до 10 секунд) – в среднем 7.5 – 8.5 МПа.

Неисправности гидроусилителя руля

Можно отметить 7 неисправностей, которые могут возникнуть в системе гидроусилителя руля?

  1. Внешняя проблема. При удерживании руля ощущаются толчки – это значит, что приводной ремень недостаточно натянут. При большем прикладывании сил на повороте обратить внимание на состояние ремня и уровня жидкости в бачке.
  2. Сложно поворачивать руль. Отсутствие жидкости в системе.
  3. Если шкив насоса легко отвинтился, то неисправность находится в дефекте вала, на котором неправильно закреплен шкив. Ослабление шарнира сопровождается свистом.
  4. Посторонние шумы в руле может означать, что патрубки ГУРа плохо закреплены с кузовом.
  5. Если возвращение руля в исходное положение вызывается сильным усилием, то причина кроется в неверном выравнивании клапана контроля потоком жидкости.
  6. Самопроизвольное проворачивание руля. Это значит, что в гидроусилителе недостаточно давления, либо заклинивает клапан, управляющий потоком.
  7. Тяжело поворачивать руль на месте. Чаще всего является дисфункция клапана управления потоком или критически малое давление.

Уровень жидкости гидроусилителя: как проверить и долить

Вопросы, рассмотренные в материале:

  • Зачем нужна жидкость в гидроусилителе
  • Как проверить уровень жидкости гидроусилителя
  • Можно ли ездить с низким уровнем жидкости гидроусилителя

Гидроусилитель руля (ГУР) имеется во многих современных автомобилях. Эта система облегчает управление транспортным средством, и для безотказной работы она требует качественного обслуживания. Каким должен быть уровень жидкости гидроусилителя в норме, и что делать в случае, когда жидкость вышла за допустимые пределы? Об этом подробнее в нашей статье.

Виды и функции жидкости гидроусилителя

Гидроусилитель позволяет поворачивать руль без особых усилий благодаря рабочей жидкости PSF, передающей усилие от насоса на поршень. Качество работы ГУРа зависит именно от качества PSF и уровня этого состава в системе.

Жидкость является маслом, выполняющим следующие функции:

  • защита узлов и элементов системы от коррозии;
  • отвод тепла во время трения деталей друг о друга, предотвращение перегрева трущихся частей.

Функциональность масла не в последнюю очередь зависит от имеющихся в его составе присадок. В частности, присадки влияют на вспениваемость состава.

Зачастую качество жидкости определяется многими автовладельцами лишь по ее цвету. Тем не менее, цвет масла не определяет полностью все его свойства.

Вместо этого стоит учитывать главные характеристики жидкости, по которым можно судить о качестве:

  • вязкость;
  • вспениваемость;
  • гидравлические качества;
  • механические качества;
  • химические свойства.

Масло для ГУРа бывает минеральным и синтетическим. Обычно используются минеральные составы из-за наличия в системе гидроусилителя резиновых элементов. Изделия из резины под влиянием значительных нагрузок на рулевой механизм со временем рассыхаются, а масло на минеральной основе благотворно воздействует на резиновые детали, продлевая срок их эксплуатации.

Гораздо реже используется синтетическая жидкость для гидроусилителя.

Рекомендуем

Масло для гидроусилителя может быть различных цветов: красного, зеленого или желтого. При этом можно смешивать лишь красный состав с желтым. Зеленое масло не предназначено для смешивания с другими. Также желательно не смешивать между собой синтетическое и минеральное средство.

Красную PSF на синтетической или минеральной основе, как правило, используют только в автоматических КПП. В гидроусилителях эта жидкость применяется значительно реже. Допускается смешивать красные составы с желтыми при условии их взаимной совместимости по характеристикам.

На рынке присутствует значительный выбор разновидностей масел для гидроусилителя, выпускаемых к тому же большим количеством изготовителей. Это доставляет определенные трудности для автовладельцев при выборе подходящего состава.

Требования, предъявляемые к жидкости для гидроусилителя руля:

  • Состав должен быть безопасным для пассажиров и водителя, поскольку во время работы он нагревается и частично превращается в пар.
  • Жидкость должна работать при высоких температурах (более 100 градусов Цельсия). Низкокачественное масло в таких условиях может свернуться и вспениться, в результате чего работа системы ухудшается вплоть до выхода ее из строя. При неисправном ГУРе руль будет поворачиваться, но со значительно большим усилием.
  • Средство не должно давать пены.

Кроме того, масло должно соответствовать требованиям, установленным инструкцией по эксплуатации транспортного средства.

Как проверить уровень жидкости гидроусилителя

  1. Найдите бачок ГУРа

Если руль начал поворачиваться с трудом, либо поворот руля сопровождается посторонними звуками («подвыванием»), в первую очередь, оцените уровень масла в бачке. Бачок гидроусилителя представляет собой цилиндрическую пластиковую или металлическую емкость с маркировкой, расположенную около насоса ГУРа либо в самом насосе. Маркировка этого резервуара должна быть хорошо видна.

Если бачок обнаружить не удается, следует воспользоваться руководством по эксплуатации автомобиля. В большинстве случаев расположение бачка гидроусилителя стандартное, однако в некоторых современных моделях ради экономии места или из других соображений этот резервуар располагают в других местах.

Проверить уровень жидкости в бачке гидроусилителя, выполненном из полупрозрачного пластика, можно визуально. Если бачок металлический либо непрозрачный, проверка осуществляется с помощью щупа, чаще всего вмонтированного в крышку емкости.

Некоторые модели авто позволяют определить уровень масла только после того, как мотор недолго проработает. В других модификациях прежде требуется многократно покрутить руль в разные стороны при работающем вхолостую двигателе.

Иногда предусматривается возможность определять уровень масла как при выключенном двигателе, так и при работающем. Соответствующие насечки нанесены на щупе или самом бачке отдельно для «холодного» и «горячего» режимов проверки. В остальном емкости для масла гидроусилителя имеют отметки минимального и максимального уровня жидкости. Необходимо проверять, чтобы уровень был достаточным и не превышал максимальную отметку.

Оцените степень погружения щупа в масло гидроусилителя

Перед проверкой щупом уровня жидкости в гидроусилителе руля необходимо сначала вытереть щуп насухо, вынув в первый раз его из бачка. Затем щуп вставляется обратно до упора и потом достается вновь.

Оцените цвет масла

Качественное масло для гидроусилителя прозрачное, с розоватым либо янтарным оттенком. Если жидкость коричневая или черная, в ней присутствуют частицы резины от уплотнительных колец и шлангов. Такой симптом означает, что автомобиль нуждается в сервисном обслуживании. Вместе с заменой масла до нужного уровня специалисты выявят и заменят неисправные элементы гидроусилителя.

Масло может казаться более темным, но при этом иметь нормальный цвет. Чтобы убедиться в отсутствии загрязнений, нужно оценить цвет по пятнам на ветоши или полотенце, оставленным после вытирания щупа. Если пятно того же цвета, что и сам состав, беспокоиться не о чем – загрязнения отсутствуют.

Долейте жидкость до требуемого уровня в бачке гидроусилителя

При наличии на емкости насечек уровней «горячего» и «холодного» режимов наполнения масло просто доливается до нужной отметки. Если уровень проверяется с помощью щупа, масло следует вливать постепенно, избегая перелива.

Заливайте только рекомендованное производителем автомобиля средство. Все гидроусилители работают с жидкостями строго определенной плотности, чтобы обеспечивать оптимальное функционирование рулевого управления.

Использование трансмиссионного масла вместо жидкости гидроусилителя не рекомендуется – из-за большого выбора всевозможных видов жидкостей существует риск залить неподходящее масло. А это в итоге может привести к выходу из строя системы рулевого управления.

Ни в коем случае не переполняйте бачок – старайтесь выдерживать уровень масла в допустимых пределах. При работающем двигателе масло расширяется, и наполнение емкости по самое горлышко критически повышает давление в системе. Это может обернуться серьезными поломками и последующим дорогим ремонтом.

Плотно закройте крышку цилиндра после проверки уровня

Крышка цилиндра либо вставляется, либо вкручивается – это зависит от конкретной модели автомобиля. Важно убедиться, что крышка плотно закрыта, и только после этого закрывать капот. Плохое ее прилегание может быть причиной загрязнения жидкости, поэтому периодически проверяйте уровень и качество масла. Заметное снижение уровня масла, вынуждающее постоянно его доливать, говорит об утечке. Нехватка жидкости в насосе может выражаться в посторонних звуках, возникающих при вращении рулевого колеса.

Масло требуется менять строго периодически, во время плановых технических осмотров. Необходимость в замене возникает из-за того, что рабочие свойства жидкости со временем теряются под влиянием высоких температур от мотора и окружающей среды. Из-за плохо работающего масла, соответственно, ускоряется износ деталей гидроусилителя. Поэтому лучше своевременно менять PSF, чем тратить куда большие средства на замену деталей.

Можно ли ездить с низким уровнем жидкости гидроусилителя

Появившаяся в системе гидроусилителя течь проявляет себя всегда одним и тем же образом поэтапно.

На первом этапе при незначительной нехватке масла во время поворота рулевого колеса в подкапотном пространстве появляется звук, напоминающий вой или зуд. Звук возникает только при выключенном двигателе, постепенно сходя на нет по мере прогрева мотора. Руль вращается еще достаточно легко.

Рекомендуем

Второй этап снижения уровня характеризуется уже неутихающим гулом, в том числе, когда двигатель хорошо прогрет. Гул также слышен при повороте руля, но поворачивается руль немного тяжелее.

Наконец, на третьем этапе рулевое колесо становится еще более тугим, а звуки из-под капота пропадают. Это говорит о том, что вся жидкость уже покинула систему гидроусилителя. Убедиться в этом можно, просто открыв крышку бачка и заглянув внутрь.

Помните! Отсутствие масла в гидроусилителе руля выведет из строя насос, даже если проехать всего 5 км.

Для работы совсем без масла насос ГУРа не предназначен, и чаще всего повреждается (задирается) его роторная пара, отремонтировать которую уже не получится. Единственное решение проблемы в данном случае – покупка нового насоса, стоимость которого, как правило, варьируется в пределах 10-18 тысяч рублей и даже выше. Значительно дороже будет стоить установка двухконтурного насоса на автомобиль с гидравлической подвеской. Здесь за новый агрегат придется выложить от 30 до 100 тысяч рублей.

В такой ситуации лучше воспользоваться услугой эвакуатора. Можно попробовать заливать жидкость в резервуар ГУРа до минимального уровня и передвигаться таким образом, периодически доливая запас масла по мере опустошения бачка. Однако запаса может не хватить, и тогда остается только ждать эвакуатор.

На первых двух этапах, невзирая на низкий уровень жидкости в бачке гидроусилителя, еще есть возможность ехать своим ходом, ориентируясь на звук и податливость руля. Пока рулевое колесо окончательно не стало тугим, а звук еще сопровождает его вращение, в системе еще имеется достаточное количество масла для работы насоса.

Может случиться такое, что вся жидкость из гидроусилителя вытекла, а вызвать эвакуатор нет возможности. При этом, даже долив до минимального уровня, не спасает ситуацию. Здесь, дабы не повредить насос, его следует полностью отключить. Привод насоса ГУРа во многих автомобилях осуществляется отдельным ремнем. Соответственно, для остановки насоса этот ремень следует аккуратно перерезать, убедившись предварительно, что ремень приводит в движение только данный агрегат, и никакие другие механизмы не пострадают.

Езда с отключенным насосом допускается. Но проехать в таком режиме можно не более 500 км со скоростью не выше 45 км/ч. Руль будет вращаться туго, поэтому желательно ехать по возможности прямо, без крутых поворотов. Езда на расстояние более 500 км в аварийном режиме недопустима – это приведет к выходу из строя рулевой колонки.

Рекомендуем

Но что делать, если насос путем снятия ремня не отключается? В таком случае можно попробовать замкнуть масляный контур насоса, пустив шланг с его выхода обратно в бачок гидроусилителя. Жидкость начнет циркулировать в насосе, минуя рулевую колонку, которая будет работать в описанном выше аварийном режиме. Соответственно, ехать можно, строго соблюдая указанные требования.

Ссылка на основную публикацию
