Как стучит рулевая рейка

Стук в рулевой рейке: как определить, как устранить стук

Конструкция автомобиля включает в себя десятки разнообразных компонентов. Некоторые из них в ходе эксплуатации приходят в негодность, о чем свидетельствует появление специфических звуков. Одним из таких является стук в рулевой рейке. В этой статье вы найдете полезную информацию о том, как определить неисправность, какие имеются методы диагностики и устранения поломки.

Несколько слов о рулевой рейке

В современных реечных механизмах используются два основных компонента: стойка и шестерня. Деталь, благодаря такой простой конструкции, отличается продолжительным сроком службы, при этом способна исправно выполнять свои функции на протяжение более 100 тысяч километров. Тем не менее, выход из строя возможен, и тогда вам придется осуществлять ремонт.

Принцип работы этого устройства также довольно прост. При повороте руля рейка начинает перемещаться в заданную сторону, что приводит в движение тяги, а также обеспечивает поворот колес. Рекомендуется сразу же при обнаружении стука произвести диагностику, так как этот компонент отвечает за управление транспортным средством.

Причины появления стука

Несмотря на свою надежность, конструкция рейки имеет несколько недостатков. Сюда относится чувствительность к ударным нагрузкам, сложность установки и склонность к постоянным вибрациям. Под воздействием внешних нагрузок какой-либо компонент, конечно же, приходит в негодность, поэтому появляется характерный стук.

К главным причинам этого явления относится:

• Сильный износ пластмассовой втулки, установленной на правой или левой стороне рейки. В конструкции появляется сильный люфт, из-за которого водители слышат посторонние шумы. Особенно проявляется при езде по плохой дороге.
• Некачественная затяжка соединений в конструкции рулевого механизма. Устраняется достаточно просто (необходимо хорошо затянуть все крепежи).
• Появление коррозии, которая разрушает металл и способствует образованию люфта.
• Повреждения пыльников. В конструкцию попадает пыль, песок и грязь, повышающие износ детали.
• Деформация картера, что приводит к неправильному углу между винтом и зубьями.
• Выработка ресурса центрального зуба.

Нередкой проблемой является течь в машинах с ГУР (гидроусилителям руля). В конструкции ГУРа используется специальный насос, который создает дополнительное усилие при повороте руля, облегчая процесс водителю. Когда сальники выходят из строя, давление в системе падает, рабочая жидкость просачивается, соответственно, руль вращается с затруднениями. В результате, это приведет к ускоренному износу и появлению стука.

Длительный простой может стать причиной ржавления вала и появления трудностей при повороте руля, сопровождающихся стуком. Если вместе со стуком появляется еще и гул, это говорит о поломке насоса ГУР. Он не нагнетает нужного давления. Выход из ситуации – замена данного компонента.

Большинство реек изготовлено из мягкого металла, который со временем сминается, поэтому необходимо регулярно проводить осмотр этой детали. Теперь вы знаете, почему стучит рулевая рейка, а значит, сможете устранить проблему.

Проверка рулевой рейки

Стук в автомобиле может возникать по нескольким причинам. Многие автомобилисты спрашивают, как определить стук в рулевой рейке. Сделать это можно следующими способами:

• Визуально на слух. Вы можете услышать поверхностный и внутренний стук. Первый происходит из-за разрыва пыльника. В этом случае наконечник никак не защищен, поэтому быстро выходит из строя. Внутренний стук говорит об более серьезной поломке, диагностировать которую лучше в автосервисе.
• Проверить, есть ли зазоры в шарнирах рулевых тяг.
• Отсоединить поперченные тяги. Если стук остался, то проблема именно в рулевой рейке.

Рекомендуется поставить автомобиль на подъемник или яму, а затем попросить кого-то покрутить руль. Находясь непосредственно под машиной, вы с большой вероятностью сможете определить источник звука.

При покупке подержанного автомобиля диагностика может усложниться. Повреждение будет трудно определить, так как предыдущий владелец мог полностью заменить пыльники на новые, оставив основную проблему без решения. В таких ситуациях лучше полностью произвести демонтаж всей конструкции.

Ремонт или полная замена

Если денежные средства позволяют, то стоит приобрести новые детали, так как они гарантируют максимальный срок эксплуатации. Однако стоимость редуктора достаточно велика. Всегда появляется искушение купить неоригинальные детали. Иногда по качеству они не будут уступать изделиям от официального производителя, но шанс наткнуться на низкокачественный продукт всегда есть.

Альтернативный вариант – сделать качественный ремонт. Для этого покупается специальный ремкомплект, а затем осуществляется замена сальников, пыльников и других компонентов. Если у вас имеется определенный опыт ремонта автомобилей, то вы можете сделать это самостоятельно. В ином случае, естественно, рекомендуется обратиться в специализированную автомастерскую. Ремонт системы с ГУР представляет сложности, поэтому делать его должны высококвалифицированные мастера.

Процедура ремонта

Купив необходимый ремкомплект, можно приступить к демонтажу. Здесь необходимо соблюдать определенный алгоритм, состоящий из следующих шагов:

1. Выполните полный демонтаж рулевой рейки.
2. Снимите рулевые тяги.
3. Очистите конструкцию от грязи, накопившейся в ходе эксплуатации.
4. Произведите замену изношенных деталей.
5. Проведите осмотр вала, а при необходимости установите новый.

Зачем снимать рулевые тяги? Это существенно упростит процесс установки новых пыльников. Натягивая их на соответствующие выступы на тяге, можно добиться максимальной герметичности. Перед сборкой рейки обязательно смажьте внутренний сальник.

Если в вашем автомобиле установлен гидроусилитель, тогда предварительно необходимо будет отключить трубки высокого давления, а затем слить рабочую жидкость в подготовленную тару. Снимать редуктор самостоятельно с гидроэлектроусилителем не рекомендуется. Процедура предусматривает демонтаж подрамника, а выполнить его в одиночку невозможно.

Описанная методика позволит устранить стук в рулевой рейке. Для выполнения процедуры вам понадобится набор ключей и отверток, гараж с ямой. Также всегда можно обратиться в автосервис, где все вышеописанные операции сделают автомеханики. Но будьте осторожны, так как они могут накрутить стоимость ремонта или поставить низкокачественные расходные детали.

Если стучит рулевая рейка, можно ли ездить?

Конечно, со стуком ваш автомобиль проедет определенное количество километров, но рисковать и продолжать ездить дальше с этим не стоит. В самом худшем случае рулевой механизм может просто заклинить. Если это произойдет на большой скорости, последствия будут самыми плачевными.

Обезопасьте себя и других участников дорожного движения. При появлении стука или гула в конструкции обязательно выполните диагностику или обратитесь в СТО. На некоторых автомобилях из-за особенностей подвески небольшой стук в рейке может быть вполне нормальным. Получить подробную информацию о проблеме для вашей марки и модели авто можно на тематических форумах в Интернете.

Меры профилактики

Избежать появления стука в рулевой рейке можно, выполняя несколько мер, среди которых стоит отметить:

• Сведение до нуля резких торможений и стартов (если этого не требуют обстоятельства). Агрессивный стиль вождения сильно влияет на износ компонентов рейки.
• Не используйте во время парковки бордюры в качестве отсечки. Как было ранее сказано, рулевая рейка крайне восприимчива к ударным нагрузкам.
• Проезжайте лежачие полицейские, ямы, ухабы и другие неровности на минимальной скорости. При скоростной езде по таким препятствиям рулевая рейка будет испытывать колоссальные нагрузки.
• Проводите регулярный осмотр сальников, пыльников и других компонентов конструкции. Вовремя обнаружив их разрушение, вы предотвратите ускоренный износ деталей.
• Как только появились какие-либо признаки неисправности, выполните диагностику.
• Не удерживайте колеса на максимальном углу поворота больше 5 секунд, так как это отрицательно сказывается на редукторе.

Все это поможет исключить появление посторонних шумов в рейке, а также продлит срок ее службы.

В большинстве случаев устранить стук можно чисткой или заменой расходных компонентов (сальников, пыльников). Стоимость качественного ремкомплекта относительно невелика. Покупка новых деталей существенно ударит по кошельку, но в некоторых ситуациях это является единственно правильным вариантом, поэтому не стоит экономить на своей безопасности.

Honda Prelude SiR – Type S › Бортжурнал › Стук в рулевой рейке. Почему стучит рейка?

Как часто приходится слышать от хондаводов грустную фразу: «у меня застучала рейка рулевая, придется менять, наверное… она же дорогая?». На такие вопросы всегда хочется с радостью ответить: «Очень дорогая!» при этом, нисколько не обманув человека. Действительно, рулевая рейка, или рулевой редуктор, является очень-очень дорогостоящим узлом автомобиля. Бывало так, что цена, выставляемая поставщиком за эту деталь, достигала четверти реальной стоимости автомобиля на рынке. После оглашения ее клиенту, нередко в его глазах возникало острое желание заняться «самодепиляцией» разных точек тела, и немудрено, — например для Honda H-RV стоимость рулевого редуктора в сборе составляет более 50 000 рублей при сроке доставки более месяца!

А в чем же тогда наша радость, при возникновении такого вопроса? Думаете в жажде наживы? Ошибаетесь, уважаемые! Сейчас мы расскажем вам, как избавиться от стука в рулевой рейке Honda как минимум своими силами, а как максимум, вернувшись на сервис, диагностировавший вам замену рейки, и победоносно ткнув их в эту статью, укажете правильный путь действий. 🙂 Заинтриговали? Уже хорошо. Давайте тогда разбираться. Начнем мы, как это у нас водится, с самого начала, то есть с того, что у нас есть рулевая рейка и откуда берется стук в рулевой рейке.

Итак, рулевая рейка, или по правильному «редуктор гидроусилителя руля», это важнейшая составляющая часть системы ГУР, той самой, которая помогает вращать рулевой колесо, прикладывая минимальные усилия. Те, кто учился в автошколах на российских автомобилях, не оборудованных системой ГУР, прекрасно должны помнить, как туго поворачивается руль в них. Гидроусилитель призван облегчить эту операцию. А ключевой частью гидроусилителя и является сама рулевая рейка. Фактически, рейка это и есть гидроусилитель. Давайте посмотрим сначала на эту конструкцию в сборе.

Итак, Вы видите картинку из официального каталога. Давайте разберем, что на ней нарисовано. Наиболее интересные для нас элементы выделены красными кружками. Итак, начнем с конца. Под номером “14” мы видим собственно редуктор гидроусилителя, он же рулевая рейка в сборе. С каждой стороны к нему крепятся рулевые тяги (на рисунке под номером “1”). К рулевым тягам крепятся рулевые наконечники (“12”), которые в итоге крепятся к колесу. Вся эта простая, но очень эффективная конструкция позволяет вам управлять поворотом колес своего автомобиля.

Диагностику стука следует начинать именно с этой картинки, поскольку первое, что может стучать в этой схеме, Вы уже знаете, — это рулевые наконечники и рулевые тяги. Если наконечники диагностировать крайне просто, — как правило, вышедший из строя наконечник имеет порванный пыльник, отчего шаровое соединение пальца пришло в негодность, то с тягой все чуть-чуть сложнее.

Как правило, тяга выходит из строя также из-за порванного пыльника (на рисунке они изображены под номерами “9” и “10”), но бывает и так, что предыдущий владелец тягу «убил», но пыльник поменял, набив в нее новой смазки. В результате, тяга какое-то время поработала и окончательно вышла из строя, начав стучать. Диагностировать ее в таком случае чуть сложнее, чем рулевой наконечник, необходимо снять пыльник тяги и проверить саму тягу на люфт в горизонтальной плоскости. Если люфт присутствует, — ура, источник стука найден, можно менять и собирать все обратно.

Во всей этой схеме есть один существенный минус, — пропустить стук в рулевой тяге, или наконечнике, и рекомендовать заменить рулевую рейку могут только неспециалисты. Как правило, хороший мастер «ловит» подобную поломку сразу же, указывая на необходимость замены детали. Другое дело стук внутри самой рейки. Давайте вместе посмотрим на ее конструкцию, и разберемся, что же там может стучать.

Почему стучит рулевая рейка?

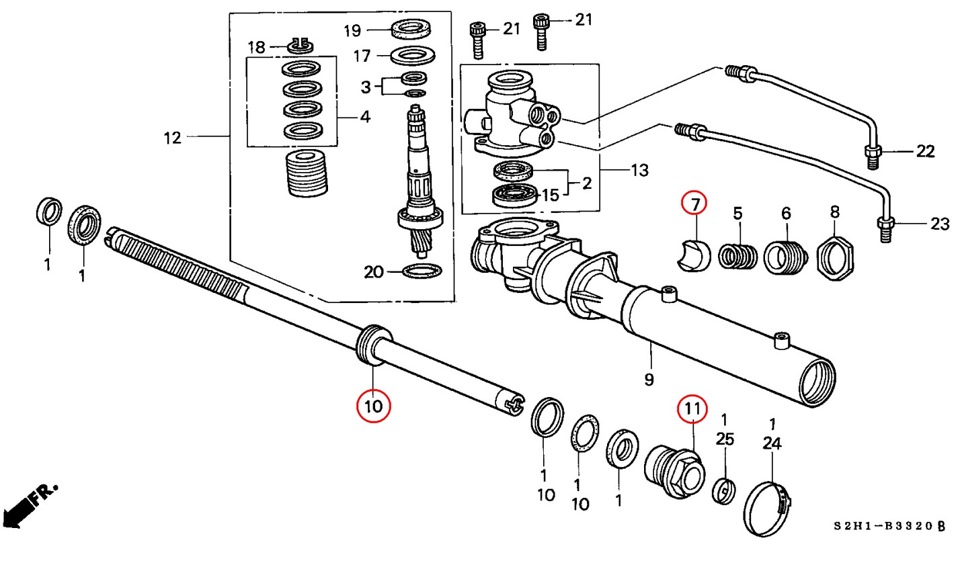

Вы видите скриншот из официального каталога Honda, на нем изображена рулевая рейка в разборе. Среди всех деталей на этой картинке нас интересуют больше всего под номером “7”, “10”, и “11”. Давайте вместе разберемся, что же в них особенного.

Начать следует с детали под номером “10”, это вал рулевой рейки, — ключевой элемент всей конструкции. Именно движением вала внутри корпуса рейки осуществляется поворот колес, — рабочая жидкость давит на вал в горизонтальной плоскости, а он уже передает силу на колеса автомобиля, посредством тяг и наконечников. Источником стука внутри рейки является он же. Но сам по себе, он стучать не может (на новой машине, же не стучит!), соответственно должны быть другие детали, провоцирующие этот звук. И они действительно есть.

Посмотрим на деталь номер “7”. В разных каталогах из-за разницы переводов эта деталь может называться «втулка рулевой рейки», «направляющая рулевой рейки», «направляющая втулка рулевой рейки», «прижимная втулка рулевой рейки». Однако, как бы она ни называлась, смысл и рабочее предназначение у нее одно, — обеспечивать фиксированное рабочее положение вала в определенной плоскости, не давая ему отклоняться от нее. Втулка как бы на половину охватывает сам вал, а внутренняя сторона, отвечающая за соприкосновение с валом, покрыта специальным материалом на основе фторопласта, обеспечивающее минимальное трение при контакте.

Обратите внимание, сама втулка не зафиксирована, а напротив, является подвижной деталью (при жесткой фиксации она бы быстро деформировала вал), подталкиваемой вперед мощной пружиной, регулируемой специальным болтом с контргайкой (на рисунке детали № “5”, “6”, “8”). Как правило, в большинстве случаев, именно эта втулка и является причиной стука в рулевой рейке, после диагностики которой, многие «мастера» в том числе и официальные дилеры Honda в некоторых городах, выдают вердикт о необходимости замены всего узла. И вот тут надо остановиться и подумать.

Дело в том, что среди оригинальных запчастей Honda действительно встречаются детали, которые меняются только в сборе, например ступичные подшипники с магнитным кольцом, но это, — не тот случай. Данная втулка спокойно продается отдельно и часто в специализированных магазинах их может быть достаточно широкий выбор для большинства моделей! Поэтому не торопитесь менять рейку! Поищите сначала втулку!

Хотя, на самом деле, есть и еще более простой вариант решения проблемы, правда требующий предварительной диагностики на сервисе, специализирующимся на Honda. Часто, для полного устранения стука требуется выполнение очень простой операции, — отвинчивание болта, зафиксированного контргайкой, и… Правильно! Чистка пружины, за годы покрывшейся ржавчиной и отложениями. Пружина просто перестает выполнять свои «поджимные» свойства из-за накопившейся грязи, а сама втулка бывает заблокирована этими же отложениями.

Для восстановления рабочих свойств всего этого элемента (и, как следствие, устранения стука) потребуются следующие действия:

Отвинтить контргайку “8” и болт “6”. Иногда до них непросто добраться, но это уже технические вопросы. Успокаивайте себя тем, что менять рейку дороже.

Вытащить пружину и втулку из места посадки.

Очистить пружину при помощи щетки и химических очистителей типа «очиститель карбюратора» или Profoam 1000, или при помощи обычной солярки. После чистки смажьте пружину любой смазкой, для предохранения от попадания воды.

Внимательно осмотрите рабочую (покрытую фторопластом) поверхность втулки. На ней не должно быть глубоких царапин, выбоин, или вытертых до металла мест. В случае, если таковые имеются, — замените втулку.

Аккуратно протрите посадочное место втулки от грязи.

Смажьте втулку густой смазкой и установите ее на место.

Соберите в обратном порядке узел. Желательно смазать еще и болт с контргайкой.

Отрегулируйте момент затяжки. Данная операция осуществляется при помощи напарника, который должен сесть за руль автомобиля и короткими движениями качать руль влево-вправо. Находящийся внизу человек регулирует болтом натяжение пружины до пропадания стука в руле, затем фиксирует положение болта контргайкой.

Внимание! Исполняя данную операцию необходимо не переусердствовать, чтобы не сделать натяжение слишком сильным. Это приведет к выходу из строя всего узла! Если все смазано и почищено хорошо, — большого усилия при регулировке не потребуется!

Вуаля! В итоге Вы получаете практически идеально работающую рейку (износ все равно есть, но он устранен разумным подтягиванием), практически даром!

Следует остановиться на «усовершенствовании» процесса, которое иногда предлагают «мастера». Долгое время мы не могли понять, почему клиенты, ссылаясь на форумы, избегают этой процедуры. Как оказалось, причина в следующем.

Многие мастера понимают процедуру «подтяжки» буквально. Они ослабляют контргайку и закручивают винт до упора, пока не пропадает стук, после этого фиксируют результат контргайкой. Получается, что вся грязь и ржавчина, которую надо было вычищать из-под болта не только остаются на месте, но и загоняются дальше в узел, а сама втулка, которая, в общем-то, должна быть подвижной, упирается в вал с такой силой, что иногда даже выгибает его. Естественно, что эксплуатация рейки с такой «фиксацией» быстро выводит из строя уже весь механизм, а выгнутый вал разбивает все уплотнения на своем пути, отчего узел начинает еще и протекать. Ремонт после такой «подтяжки» уже невозможен, поэтому, пожалуйста, будьте аккуратны при выборе сервиса. Стоять над душой и следить за работой мастера, — некорректно. Но спросить о том, как будет делаться эта процедура, — лишним не будет.

Возвращаемся к рисунку с разобранным узлом. Если Вы еще не забыли, у нас осталась еще одна деталь, обведенная кружком, — № “11”, — выходная втулка рулевой рейки. О ней также стоит поговорить. Случается, что при диагностике рейки, замечается очевидный люфт самого вала на выходе из корпуса. Это происходит при износе самой выходной втулки, центральная часть которой (вкладыш) сделана из более мягкого металла, нежели сам вал. Образовавшийся внутри люфт также может приводить к эффекту стука в рейке. Заменить эту втулку, обычно, еще проще, чем прижимную, — выкручиваете старую, закручиваете новую, и все. Ремонт без замены, в данном случае, невозможен, поскольку люфт появляется в результате естественного износа.

В любом случае, пока в рейку не попала грязь, и не разрушила сам вал и уплотнения, рейка вполне ремонтопригодна.

Кстати, стук в системе электроусилителя руля (ЭУР) устраняется точно также как и в гидроусилителе, за одним исключением, — в ЭУР нет возможности поменять выходную втулку. Производитель считает, что проблем с ней быть не может. На самом деле, к сожалению, это не так. Нередко, владельцам электрореек предлагают менять рейку в сборе, хотя существуют технологии восстановления, или замены рулевых втулок.* Прижимная же втулка регулируется обычным образом.

Итак, теперь Вы владеете знаниями по ремонту рулевых реек. Как видите, никакого волшебства в том вопросе нет, — стук в рейке убирается просто и без проблем, если знать, где его искать.

* Выход из положения, когда требуется замена выходной втулки электрорейки, на самом деле есть. Саму втулку можно выкрутить при помощи специального инструмента, и не смотря на все ее протесты, в большинстве случаев это удается. А вот далее можно действовать в двух направлениях.

Первое — изготовление фторопластовых вкладышей в старую, изношенную втулку. Вполне себе надежный способ, если у изготовителя есть опыт работы в этом направлении.

Второе, — восстановление оригинальной выходной втулки. Этим “джедайским” искусством владеют очень немногие сервисы, и как правило, хранят его в секрете, поскольку конечное качество продукта получается очень близким к оригинальному исполнению, и служит достаточно долго, при условии целостности вала рейки. К сожалению (для проекта, разумеется) мы связаны обещанием хранить молчание о тонкостях этой технологии. Но, мы можем помочь читателям из Новосибирска, подсказав при личном запросе сервис, в который можно обратиться по поводу процедуры восстановления.

ЗА БАРАНКОЙ

Популярные публикации

Последние комментарии

Стучит рулевая рейка. Почему и что делать?

После езды по нашим дорогам, подвеска автомобиля начинает рассыпаться, у кого-то быстрее, у кого-то медленнее. Но это факт! Проявляется очень много стуков, которые могут быть вызваны десятками причин. Но пожалуй, самый неприятный, это когда стучит рулевая рейка. Проявляется на мелких и крупных кочках, а также при движении по щебню (мелкой гальке).

Многие пугаются при одном только слове рулевая рейка, хотя строение последней не такое сложное, как кажется на самом деле. Для понимания нам нужно вспомнить строение.

Строение рулевой рейки

Постараюсь рассказать простым и доступным языком, что говорится для общего понимания, поэтому немного утрирую.

• Корпус рулевой рейки, если можно выразиться — это длинная труба.
• Основной вал с нарезанными зубьями
• Вал с червячной шестерней
• Две рулевых тяги с наконечниками по бокам
• Направляющие втулки
• Сальники
• Пыльники

Сейчас небольшая схема.

Специально взял упрощенное изображение, чтобы вам понять, что и где находится.

Принцип работы простой – вы крутите руль, через червячный вал, переходит усилие на основной вал, он начинает ходить вправо или влево в зависимости от того куда вы крутите рулевое колесо. Для того чтобы основной вал не «люфтил» внутри, он прижимается специальными направляющими, которые делаются из прочного полимера.

Почему появляется стук?

Здесь есть несколько причин, я бы сказал всего три, теперь более подробно:

• Износ полимерных направляющих. Это самая распространенная причина. Простыми словами, изнашиваются втулки, по которым ходит основной вал. Он начинает вибрировать и появляется стук. Кстати с валом могут изнашиваться и сальники, которые держат давление внутри рейки. Поэтому «рулевая» может течь.

• Износ шаровых наконечников. Иногда стучат наконечники, а не сама рейка, для начала нужно проверить их. Поэтому если нет подтеков, то возможно стук проявляется от шаровых наконечников.

• Износ зубьев валов, как основного, так и червячного. Происходит это крайне редко, потому как износ происходит только от попадания грязи, песка, пыли внутрь. А если такое произошло, это говорит о том — что сальники, втулки и т.д. — имеют просто огромную выработку. Однако в моей практике было такое, когда заменили весь ремкомплект, а стуки остались, особенно сильно происходило при повороте руля. После разбора выяснилось, что изношены оба вала. Но стоит отметить, что скорее всего, по неровностям, стучать не будет, либо очень не сильно.

Можно ли подтянуть?

Про это у меня уже есть подробная статья, да при стуках — можно подтянуть. Все дело в том, что у средней втулки, есть специальная гайка. Которая, позволяет немного подтянуть вал. Берем специальный ключ и подтягиваем. Таким образом, изношенная втулка плотнее прижмется к валу и уберет «люфт». Однако тут стоит ловить грань, нельзя очень сильно затягивать эту гайку, иначе руль будет очень сложно вращать, либо он может вообще заблокироваться.

Однако даже при максимальной «подтяжке», через какое время рейка все равно может стучать. Тут уже ничего не сделать, нужен ремонт.

Почему рейка выходит из строя, основные причины

Конечно же здесь, есть также два основных пункта. Однако один банальный, а вот второй вполне себе серьезный:

• Это механическое воздействие. На наших дорогах легко залететь в яму, конечно большую часть удара на себя возьмут стойки. Но некоторая часть энергии пройдет до «рулевой». Гасят такие удары именно полимерные втулки, именно от ударов они могут немного деформироваться. Вот вам и стук.
• Износ пыльников. Это самая частая причина выхода из строя. Что делают пыльники — они сохраняют герметичное пространство внутри. Не давая попадать внутрь – грязи, пыли, влаги. Если он рвется, все это легко проникает на основной вал. Начинается коррозия, ржавчина, поверхность ставится шероховатой. Она работает как наждачная бумага, стирая сальники и втулки. Скажу так, уже после небольшого пробега в 500 – 700 километров, после прорыва пыльника, рейка может застучать.

Поэтому основная задача, всегда наблюдать за состоянием резиновых защитных чехлов – «пыльников», именно они залог долгой работы рулевой рейки, если порвались – нужно сразу же менять.

Что делать?

Можно поменять агрегат полностью, то есть купить новый. Однако стоимость зачастую просто зашкаливает, купить аналог не всегда выгодно, он может оказаться китайского качества – а это просто выброшенные деньги на ветер. Через год рейка опять потечет или застучит.

Можно попробовать ее отремонтировать. Это реальный выход, если обратиться к нормальному мастеру, то после ремонта она может прослужить долгие тысячи километров, можете почитать вот этот полезный материал.

В любом случае если рейка застучала, ее нужно либо менять, либо ремонтировать. Ведь в совсем запущенных случаях ее просто может заклинить, что не безопасно.

Сейчас полезное видео, смотрим.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Стук в рулевой рейки при повороте руля

Рулевая рейка — один из самых дорогостоящих узлов автомобиля. В некоторых сервисах стоимость её замены может достигать 100 000 рублей. Чаще всего такая поломка возникает в автомобилях марки «Хонда». Больше всего данной неисправности подвержена Honda H-RV.

Тем не менее в большинстве импортных автомобилей используется именно реечное управление. Дело не в том, что производители хотят нажиться на своих клиентах. Рулевая рейка отлично себя показывает на хороших дорогах, но плохое покрытие приводит к её быстрой поломке.

К сожалению, в России хорошее асфальтное покрытие есть только в мегаполисах и на основных трассах. Стоит же отъехать от главных транспортных развязок и качество дорог падает в разы. В результате рулевая рейка начинает стучать.

Несмотря на надёжную конструкцию, несколько лет эксплуатации на плохих дорогах и рулевая рейка стучит при каждом повороте. Обычно данный звуковой эффект возникает при движении по неровной поверхности.

Вот только 100 тысяч это совсем не маленькие деньги. К тому же доставка нужных запчастей может занимать порядка двух месяцев. Тем не менее есть недорогой и надёжный способ устранить стук рулевой рейки, если знать, как чинить.

Конструкция рулевой рейки

Чтобы понять методику ремонта стоит немного узнать об особенностях самой детали. Это поможет вам быстро понять, почему стучит рулевая рейка и устранить данный дефект с минимальными затратами.

Конструкция не отличается особой сложностью. Рулевая рейка или редуктор контролирует движение колес. Эта деталь перемещает шестерню, которая связана с рулевым колесом. Именно поэтому во время поворотов она может стучать, если какая-то часть конструкции неисправна.

При перемещении влево или вправо рулевого колеса, рейка приводит в движение тягу привода. Из-за этого колёса поворачиваются в нужную сторону. Тем не менее простой и надёжный механизм начинает стучать, если машина на протяжении многих лет ездила по бездорожью и не была предназначена для этого.

Несмотря на высокую надёжность при нормальных условиях эксплуатации, рулевая рейка имеет свои недостатки, к ним относят:

• чувствительность к ударным нагрузкам;
• повышенную нагрузку, создаваемую на все детали конструкции во время поворотов;
• сложность установки;
• склонность к виброактивности.

Неудивительно, что езда на некачественных дорогах приводит к тому, что рулевая рейка начинает стучать.

Почему стучит?

Безусловно, основной причиной выхода из строя рулевой рейки являются плохие дороги. Но чтобы осуществить ремонтные действия необходимо знать, что именно сломалось в конструкции. В действительности причин, вызывающий стук может быть довольно много, вот основные из них:

1. Слабая затяжка крепёжных соединений.
2. Выход из строя пластмассовой опорной втулки.
3. Повреждение пыльников.


Рулевая рейка начинает стучать из-за того, что в её конструкции используется мягкий материал, который не рассчитан на эксплуатацию в условиях плохих дорог. Он просто сминается. Мало того, коррозия и износ могут стать причиной увеличения зазора между зубьями.

Когда изнашивается опорная втулка, то во время движения образуется люфт, как результат рулевая рейка начинает стучать. Всё дело в коррозии, что подтачивает втулку. Защитные чехлы просто стираются в процессе эксплуатации. В них появляются повреждения, через которые внутрь попадает пыль и грязь, изнашивая весь механизм.

Ремонт

Диагностика

Вначале нужно убедиться в самом наличии проблемы. Для этого необходимо выключить двигатель, предварительно поставив машину на смотровую яму. Затем нужно несколько раз повернуть руль до упора в одну сторону и другую.

При этом чтобы определить неисправность необходимо как минимум два человека. Один будет поворачивать руль, другой оценивать работу рейки снизу. Это позволит проверить наличие зазоров в шарнирах. Если стук остался даже после отсоединения тяг и рычагов, узел придётся заменить.

Причин, почему стучит рулевая рейка, может быть множество. Поэтому огромную роль в ремонте играет диагностика. Чаще всего стучат рулевые наконечники и тяги. Главным признаком порванного наконечника является повреждённый пыльник. Именно из-за этого шаровое соединение приходит в негодность. Диагностировать поломку тяги гораздо сложнее.

К сожалению, убедиться в том, что стучит рулевая рейка именно из-за тяги сложно, ведь если машина была куплена с пробегом, то предыдущий владелец вполне мог заменить порвавшуюся запчасть, не утрудив себя более серьёзным ремонтом.

В большинстве случаев причиной того, что стучит рулевая рейка, является втулка. Это деталь под номером 7 на рисунке. Она не имеет жёсткой фиксации и подталкивается вперёд пружиной, которая регулируется болтом с контргайкой.

Чаще всего подобная политика сервисных центров связана с банальным желанием разжиться на автомобилисте. Действительно, существуют детали, которые меняются только при сборке. Но это не тот случай. Втулка для автомобилей Honda есть в открытой продаже. Мало того, её можно сделать самостоятельно, если в наличии будут чертежи.

Устранение стука в рулевой рейке

Если в рулевой рейке стучит, это не повод бежать в сервисный центр и тратить десятки тысяч рублей на покупку нового узла. Иногда достаточно просто отвинтить болт, фиксирующийся на контргайке и очистить пружину.

За годы эксплуатации на пружине скапливается огромное количество грязи, ржавчины и других отложений. Как результат деталь оказывается заблокированной, и втулка перестаёт двигаться. Чтобы восстановить работоспособность нужно совершить такие действия:

1. Отвинтить контргайку и болт (на рисунке они обозначены номерами 8 и 6).
2. Достать пружину и втулку.
3. Произвести очистку. Для этого понадобятся химические средства и щётка. В крайнем случае можно использовать обычную солярку. Но нужно соблюдать придельную осторожность, она может нанести вред деталям. Перед чисткой пружина покрывается смазкой.
4. Особое внимание нужно уделить втулке. На ней не должно быть повреждений, если такие имеются, деталь подлежит замене.
5. Перед установкой посадочное место втулки подлежит чистке. Потом деталь смазывается и устанавливается на место.
6. Осуществляется обратная сборка.

В конце работы понадобится отрегулировать затяжку. Для этого вам понадобится напарник, который сядет за руль. Болт натяжения нужно настроить так, чтобы рулевая рейка не стучала. После того как оптимальное положение найдено, оно фиксируется контргайкой.

Также причиной того, что стучит рулевая рейка, может быть выходная втулка. Это деталь под номером 11 на рисунке. Диагностировать её поломку крайне просто. Люфт вала на выходе является весомым доказательством неисправности. Заменить её не составит труда. Достаточно выкрутить старую и поставить новую.

Полная замена всего узла необходима только тогда, когда внутрь конструкции рейки попала грязь, и это привело к разрушению вала и уплотнителя. Демонтаж начинается с освобождения рулевых наконечников. Также нужно снять болтовые и карданные крепления. После этого осуществляется установка.

Как уберечь рулевую рейку от повреждений?

Чтобы рулевая рейка не стучала нужно выбрать максимально плавный и спокойный стиль вождения. Эта предосторожность продлит срок эксплуатации детали на много лет. Также стоит воздержаться от экстренного торможения или слишком быстрого ускорения.

Во время парковки нужно избегать ударов колёс о бордюр. Подобные удары наносят вред рулевой рейке, и она начинает стучать. Не стоит забывать и о периодическом техническом обслуживании.

Старайтесь ездить только по хорошим дорогам, избегая проблемных участков. Это позволит продлить срок эксплуатации не только рулевой рейки, но и всего автомобиля. Если же вы услышите, как что-то стучит, сразу приступайте к диагностике и починке.

Итоги

В большинстве случае причиной того, что рулевая рейка стучит, является повреждение одной из втулок. Замены и чистки вполне достаточно, чтобы избавиться от данного дефекта. Цена таких восстановительных работ минимальная.

Стук в рулевой рейки: почему появляется и как убрать?

Стучит рулевая рейка – что делать?

При эксплуатации транспортного средства на неровных дорогах или в условиях бездорожья автолюбители рано или поздно начинают слышать стук в рулевой рейке. Проблема может возникнуть и из-за того, что водитель предпочитает агрессивный стиль вождения.

Независимо от причины возникновения стук нужно немедленно устранить. Если рейка издают тревожные звуки, это первый «симптом». Если не отреагировать на него своевременно, снизится управляемость авто – а это уже риск аварии.

Конструкция рулевой рейки

Рулевые рейки разных видов имеют и конструкцию различную. Выделают рейки таких типов:

• механическая;
• гидравлическая;
• электрическая.

Важно учитывать вид соединения стойки с колесной базой (переднеприводный, заднеприводный).

Механическая конструкция состоит из:

• зубчатой рейки;
• шестерни;
• вала;
• рулевого механизма;
• наконечников.

Во время вращения «баранки» на шестерню от вала передается усилие, приводящее в движение рейку. Зубчатая рейка преобразовывает вращательное движение в поступательное и передает его на колеса.

В механической конструкции зубчики меняют свой шаг от центра к краям, в результате чего управлять рулем на высокой скорости становится тяжелее, маневренность автомобиля снижается. На современные авто, которые отличаются безопасностью даже при высоких скоростях, ставят гидравлические и электрические механизмы.

Гидравлическая рейка крепится к кузову или к двигателю – если расположена в верхней части. Если рейка находится в нижней части, она может крепиться на подрамник, балку или кузов. Отличает ее от механической конструкции наличие гидроусилителя, облегчающего повороты руля при маневрах на высокой скорости.

Электрическая рейка отличается наличием электромотора, расположенного в левой части узла рулевого управления автомобилем. Электрическая модель отличается более высоким коэффициентом полезного действия по сравнению с гидравлическим аналогом. Ее функциональность не зависит от условий внешней среды. В ей конструкции нет сальников, прокладок и шлангов, требующих постоянной замены из-за износа. Не нужно постоянно обновлять смазку, как у механики, которая то и дело ломается из-за нехватки смазочных материалов.

Стук рейки: причины

Самая распространённая причина – постоянная езда по бездорожью. Под воздействием сильных нагрузок происходит ускоренный износ деталей и трущихся элементов. Внутрь рейки попадают грязь и влага – начинается коррозия металлических деталей. Ржавчина ухудшает качество сцепления – потому рулевая рейка и стучит во время движения.

Стук могут издавать рулевые тяги и наконечники. Причину неисправности этих деталей сложно обнаружить самостоятельно, без проведения диагностики. Проблема наверняка заключается в следующем:

• Течь, появившаяся в результате коррозии на вторичном валу или износа сальников рейки.
• Увеличенный зазор между зубьями валов, приводящий к образованию люфта. Из-за него при преодолении препятствий на дороге зубья издают глухой стук.
• Износ центрирующей втулки вторичного вала.
• Люфт в подшипниках первичного вала.

Устранение стука в рулевой рейке

Самым простым способом избавиться от стуков в рулевой рейке является подтягивание регулировочного винта. Простое решение позволит еще некоторое время ездить на машине без особых проблем.

Только не затягивайте винт слишком сильно. Иначе нарушится точность управления, ухудшится отклик руля. Вам придётся прилагать большие усилии для поворотов руля. Вы будете уставать больше обычного во время поездок.

Есть ли другие способы избавиться от стука? Эксперты рекомендуют провести демонтаж вала. Разборка производится в зависимости от того, какого типа рулевая колонка установлена на автомобиле. При механической реечной конструкции потребуется выкрутить крепления рулевых наконечников, потом можно будет снять зацепление.

Для демонтажа рулевого управления с гидроусилителем нужно сначала слить жидкость и открутить трубки высокого давления. Самостоятельный ремонт системы сложен – требуются определённые знания и опыт проведения аналогичных работ. Также нужен надёжный помощник. Ремонтные работы проводятся по такому порядку:

• По завершении демонтажа проточите снятый вал. Это позволит убрать с него следы коррозии и выработки.
• Изношенные элементы восстановите и обработайте тонким слоем хрома.
• После восстановления выполните полировку всех деталей.

Если износ узла слишком велик из-за коррозии, потребуется замена деталей.

Даже если вы уверены, будто знаете, в чем проблема, проведите диагностику на специальном оборудовании. Лучше сделать это в автосервисе.

Как избежать стука в дальнейшем?

Во избежание повторной поломки соблюдайте ряд правил:

• Избегайте резких торможений и стартов, а также агрессивной манеры езды. Ведь это приводит к быстрому износу механизма.
• Не используйте бордюр в качестве отсечки во время парковки, так как даже несущественные удары колесом о препятствия негативно сказываются на рулевом механизме.
• Не наезжайте на препятствия на скорости. Преодолевать неровности и препятствия в виде ям, ухабов, «лежащих полицейских» нужно только на минимальных скоростях.
• Откажитесь от езды по кочкам, ведь это приводит к быстрому износу механизмов рулевой колонки.
• Следите за состоянием сальников и пыльников узла.
• Проводите регулярную диагностику рейки в автосервисе.

Следуя простым правилам, вы продлите срок эксплуатации механизма рулевого управления в автомобиле любой марки и сократите риск попадания в аварию вследствие поломки этого узла.
