Как снять обшивку двери ваз 2115

Как снять обшивку двери на ВАЗ 2114 и 2115

Снятие обшивки на автомобилях Лада Самара, таких как ВАЗ 2114 и 2115 — довольно распространенное занятие для многих автовладельцев, и приходится это делать совершенно по разным причинам, основные из которых приведены ниже:

  1. При выполнении шумоизоляции дверей изнутри
  2. Для ремонта или замены стекла, подъемника, или механизмов открывания и закрывания дверей
  3. Для установки акустической системы, которая не подходит в штатные места обшивки

Итак, чтобы снять обшивку самостоятельно, понадобится минимум инструмента, а именно:

  • Отвертка с плоским и крестообразным лезвием
  • Острый и тонкий нож

Порядок снятия и установки обивки передней двери на ВАЗ 2114 и 2115

Для начала открываем дверь автомобиля и при помощи крестообразной отвертки отворачиваем три винта крепления нижнего подиума (кармана).

После этого аккуратно отводим его вниз, и отсоединяем от корпуса обивки, как это показано на фото ниже.

Переворачиваем его наружной стороной к себе и видим штекер подключения к кнопкам управления стеклоподъемниками.

Тонкой отверткой или острым краем ножа надавливаем на фиксатор через специальное отверстие, и тянем за колодку, тем самым отсоединяя ее.

Результат выполненной работы показан ниже.

Теперь откручиваем винты крепления передних колонок, если они установлены на вашей машине.

Отводим в сторону и отсоединяем провода питания.

Теперь поддеваем при помощи отвертки или усилия руки внутреннюю накладку ручки открывания двери:

Перевернув ее на 360 градусов практически, снимаем полностью.

Теперь нам понадобится острый нож. С его помощью поддеваем наладку ручки двери, как это продемонстрировано на фото внизу.

Вынимаем ее и откручиваем два винта крепления под ней.

Далее можно снимать ее, так как больше ничем она не крепится.

Теперь выкручиваем верхний колпачок с тяги, которой блокируется замок двери и снимаем его:

Аккуратно, начиная с нижнего угла, начинаем поддевать обшивку двери ВАЗ 2114-2115, и осторожно пытаемся ее сорвать с клипс, на которых она крепится к основанию двери. Резких движений делать не стоит, чтобы не повредить посадочных мест крепления.

Аккуратно отводя обшивку в сторону по всему периметру, снимаем ее, предварительно выведя из зацепления тягу блокировки замков двери сверху, думаю, что все поняли о чем речь.

Теперь можно приступать к тем работам, которые были запланированы, будь то ремонт стеклоподъемников, замена стекол, замков или же просто банальная замена обшивки на новую. По поводу цены на новые обивки стоит сказать, что комплект новых обойдется от 3500 до 5000 рублей в зависимости от типа и производителя. Установка происходит в обратной последовательности.

Снятие и установка обивки задней двери (для применения на моделях Ваз 2113 / 2114 / 2115)

#обивка_задней_двери #кузов #Ваз_2113 #Ваз_2114 #Ваз_2115 #Лада_2113 #Лада_2114 #Лада_2115

Обивка задней двери

Примечание:
Ниже описаны снятие и установка обивки в двери с левой стороны. Снятие и установка в двери с правой стороны выполняются аналогичным образом.

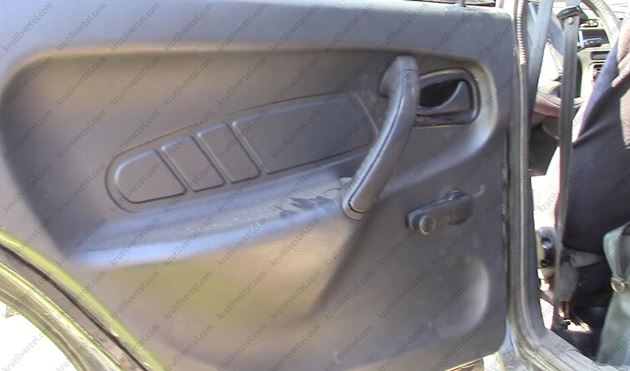

1. Открываем заднюю дверь с необходимой нам стороны. В нашем случае – левую дверь.

Внимание:
Во избежание повреждений элементов обивки, перед применением оборачиваем жало отвертки клейкой лентой.

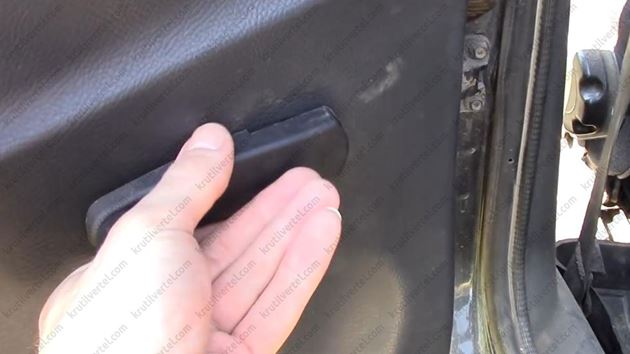

2. Потянув вправо, снимаем накладку рукоятки стеклоподъемника.

3. Затем, потянув на себя, снимаем рукоятку стеклоподъемника.

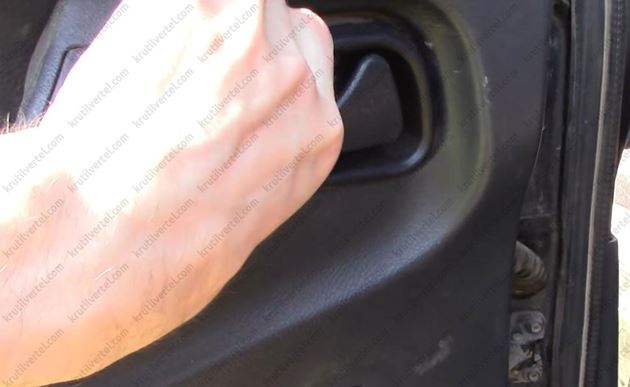

4. При помощи отвертки осторожно поддеваем крышку внутренней ручки открытия двери, чтобы преодолеть усилие двух фиксаторов, и затем ее снимаем.

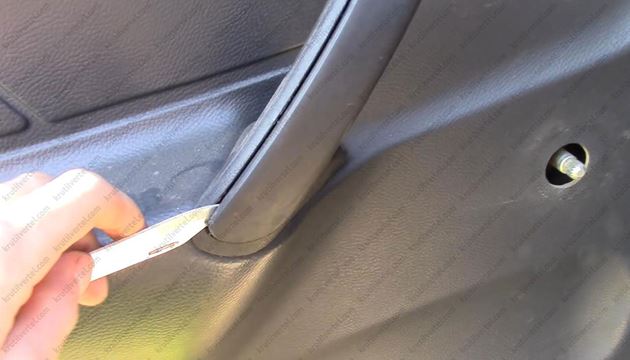

5. Далее, осторожно отверткой поддеваем и затем снимаем декоративную накладку дверной рукоятки.

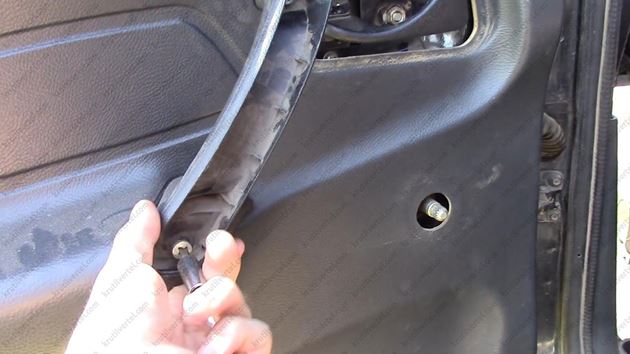

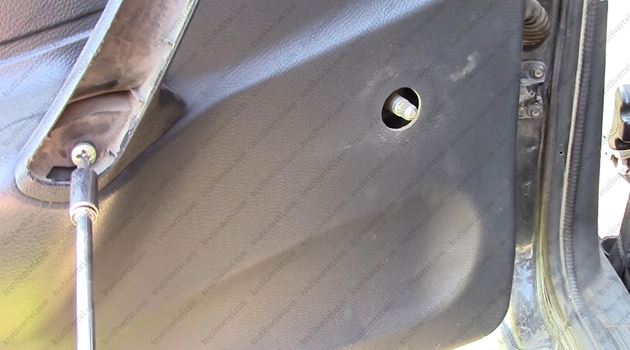

6. Крестовой отверткой отворачиваем два винта крепления…

… и затем снимаем дверную рукоятку.

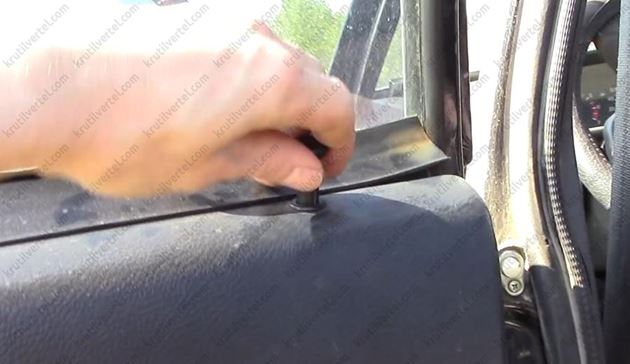

7. В верхней части отворачиваем кнопку запирания/отпирания замка двери.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Обивка задней двери

Примечание:
Ниже описаны снятие и установка обивки в двери с левой стороны. Снятие и установка в двери с правой стороны выполняются аналогичным образом.

1. Открываем заднюю дверь с необходимой нам стороны. В нашем случае – левую дверь.

Внимание:
Во избежание повреждений элементов обивки, перед применением оборачиваем жало отвертки клейкой лентой.

2. Потянув вправо, снимаем накладку рукоятки стеклоподъемника.

3. Затем, потянув на себя, снимаем рукоятку стеклоподъемника.

4. При помощи отвертки осторожно поддеваем крышку внутренней ручки открытия двери, чтобы преодолеть усилие двух фиксаторов, и затем ее снимаем.

5. Далее, осторожно отверткой поддеваем и затем снимаем декоративную накладку дверной рукоятки.

6. Крестовой отверткой отворачиваем два винта крепления…

… и затем снимаем дверную рукоятку.

7. В верхней части отворачиваем кнопку запирания/отпирания замка двери.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Читайте также:  Тонировка стекол автомобиля, выбор тонировки

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Замена двери на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Во время бокового удара в основном страдает дверь. Могут пострадать так же крыло и бампера автомобиля, но всё же с разбитым бампером или же крылом можно ездить, а вот с сильно помятой водительской дверью вряд ли. Сильно деформированную дверь необходимо сразу менять, тем более, если в неё ударят второй раз, то возрастает вероятность получить более серьёзную травму.

Примечание!
Вам понадобятся следующие инструменты: воротком с накидной головкой примерно «на 13», отвёртка, маркер, бородок и молоток к нему. Рекомендуем взять помощника.

Замена двери на ВАЗ 2113-ВАЗ 2115

Примечание!
Передняя дверь на автомобилях семейства Самара 2 снимается аналогично задней. Во избежание повторений, мы рассмотрим в данной статье инструкцию на примере двери спереди, а вы, по мере необходимости, проделайте подобную процедуру и с задней.

Поскольку работа по снятию двери соприкасается электроникой, то рекомендуем скинуть клему минус с аккумулятора, во избежание короткого замыкания проводки. Подробнее читайте здесь: «Замена аккумулятора на ВАЗ», пункт 1.

Снятие

1) В начале необходимо снять дверную обшивку. С помощью отвёртки отверните нижние винты, крепящие кармашек, а затем снимите его с автомобиля.

Примечание!
Открутив нижние винты, не спешите полностью снимать кармашек. Туда встроены переключатели, регулирующие стекло (поднимают и опускают его). Их необходимо снять:

  • отверните винты снизу и чуть-чуть отодвиньте кармашек от обшивки;
  • подденьте отвёрткой какой-либо переключатель и выньте его наверх;
  • затем отожмите фиксаторы колодки проводов и разъёдините её вместе с переключателем (показано на маленьком рисунке ниже);
  • повторите процедуру со вторым переключателем;
  • полностью снимите нижний кармашек с автомобиля.

2) Теперь подденьте ножом либо отвёрткой декоративную накладку, удерживающую ручку двери.

Примечание!
Сняв накладку, вы увидите перед собой два больших винта, крепящие ручку к двери. С помощью отвёртки полностью выверните оба винта (на фото ниже виден лишь один винт) и полностью снимите ручку с автомобиля.

3) Далее подденьте отвёрткой и снимите пластмассовую облицовку (указана стрелкой), находящуюся на ручке открывания двери. Данная облицовка крепиться внутри на фиксаторах, бывает достаточно поддеть какой-либо уголок отвёрткой и она начнёт понемногу сниматься.

4) После обхватите рукой кнопку, закрывающую дверь автомобиля и просто выверните её. В случае трудностей, возьмите в руки отвёртку и за верхнюю резьбу полностью выверните кнопку (показано на маленьком фото внизу).

5) Следом, если у вас установлены колонки, то с помощью отвёртки выверните их винты крепления. Затем выньте колонку из отвёрстия и отсоедините от задней части два провода, подсоединенные к ней. Обязательно запомните месторасположение проводов, при необходимости сфотографируйте, чтобы ничего не перепутать, устанавливая колонку обратно.

6) Затем, если у вас на двери имеется ручка поднимания-опускания стекла, то снимите её. Сперва сдвиньте облицовку ручки (на фото ниже она указана стрелкой), а после потяните за ручку и снимите её с автомобиля (смотрите маленькое фото).

7) Теперь потяните за ручку, управляющую наружным зеркалом заднего вида и снимите её. Уберите облицовку механизма, находящуюся за ручкой (нижнее фото):

8) С помощью отвёртки подденьте обшивку в некоторых местах и найдите шесть пистонов крепления и аккуратно извлеките их из обшивки. Пистоны располагаются внутри, поэтому вам придётся отгибать её со всех сторон. После извлечения пистонов полностью снимите обшивку с двери автомобиля.

Примечание!
Запаситесь новыми пистонами – они одноразовые, при снятии ломаются, зато стоят копейки.

9) Отыщите две колодки проводов и два разъёма, соединенные между собой. Разъёдините их, запомнив расположение разъёмов и колодок, либо пометив их с помощью маркера.

10) Затем извлеките из отверстия в двери фиксатор (см. уменьшенное фото ниже ), крепящий к двери провода электро-стеклоподъемника и моторедуктора, чтобы они не болтались. Разъёдините разъём с колодкой проводов электростеклоподъемника двери (продемонстрировано на основном фото).

11) Следом извлеките из отверстия в двери резиновую трубку, внутри которой находится жгут проводов (маленькое фото), а затем извлеките жгут проводов моторедуктора и электростеклоподъемника как показано на основном фото.

12) Теперь присмотритесь в места нахождения петли крепления двери. В середине находится палец, крепящий ограничитель открывания двери. С помощью бородка и молотка полностью аккуратно выбейте палец, не повредив его, или же просто отверните два болта ограничителя (указаны стрелками).

13) И в завершение, придерживая дверь рукой, а лучше попросив помощника придержать, выверните болты (2 шт), крепящие дверные петли к кузову автомобиля. Отворачивать начинайте с верхнего болта крепления и затем перебирайтесь к нижнему.

Примечание!
На фото выше показан верхний болт крепления дверной петли к кузову. Отвернув верхний и нижней болты, аккуратно снимите дверь с автомобиля!

Установка

Установка новой двери производиться в обратном снятию порядке. С помощью болтов, крепящих петли, отрегулируйте положение двери относительно кузова, не давая ей свисать и не допуская различных зазоров.

Дополнительный видеоролик

Ниже прикреплена ссылка на видеоматериал по теме сегодняшней статьи, рекомендуем к просмотру:

Как снять обшивку двери ваз 2115

Снятие обшивки и последующая разборка должна производиться крайне аккуратно. Важно запомнить (а лучше записать) последовательность операций, соответствие выкрученных болтов и шурупов своим отверстиям. Для удобства можно раскладывать детали на большой поверхности в порядке очередности разборки. Механизм закрывания двери и стеклоподъемник можно не снимать – работе они не помешают, а ставить их обратно довольно сложно.

Замок

Как заменить все замки двери, тяги и личинку?

1) Сперва начнём с самого главного, без этого вы не то чтобы замки заменить не сможете, а вообще к операции не сможете приступить потому что все работы по замене всех вещёй которые перечислены в заголовке, производятся при снятой с двери обшивки, она снимается достаточно легко и более подробно о том как это сделать если вы ещё не знаете, читайте в статье: «Замена двери на ВАЗ» в пунктах 1-8, а после того как обшивка будет снята, приступайте к снятию, сразу отметим пару фактов, чтобы заменить личинку обязательно тяги от неё нужно будет отсоединить, но чтобы заменить тяги, ничего уже снимать и отсоединять не нужно, тоже самое с замками дверей, от них тоже тяги нужно будет отсоединить и только после этого откручивать винты которые замки крепят, поэтому в начале с самих тяг начнём и объясним как они снимаются, во-первых начать отсоединять их можно абсолютно с любой стороны и с любого места, к примеру начните отсоединять тягу сперва от внутреннего замка как это показано на фото 1 и 2 (На фото 1 показано отсоединение отвёрткой стопорной шайбы которая тягу удерживает, а уже на фото 2 показано отсоединение от внутреннего замка самой тяги), затем воспользовавшись отвёрткой и руками другие тяги отсоедините и продолжайте всю операцию до того, пока тяги с обоих сторон не будут отсоединены, как только они с обоих сторон отсоединены, полностью снимите их с автомобиля (Тяг в автомобиле несколько и каждые идут на замки и ещё на личинку даже идёт тяга, отсоединяются они как вы уже поняли при помощи отвёртки и рук, в начале просто все стопорные шайбы или же пластмассовые фиксаторы отсоедините и рукой потянув за тягу, отсоедините её от замка или же от личинки и т.д., но не всегда с помощью фиксаторов тяга крепиться, иногда она зацеплена одним концом за что то, в этом случае так же отвёрткой её конец отсоедините и после чего снимите полностью саму тягу), таким образом все тяги и снимите с автомобиля.

Читайте также:  Руководство по ремонту мазда 3

2) После того как тяги сняты или отсоединены от тех вещей которые вы собираетесь заменять, приступайте к снятию самих этих вещей, для начала разберём снятие обоих замков двери, внутренний замок и наружный снимаются совместно, то есть если вы решите сменить наружный замок то вам и внутренний придётся затронуть (Внутренний замок можно даже и не менять на новый, но просто и с ним повозиться придётся даже если вам только наружный нужно заменить) и наоборот всё так же, для снятия наружного замка вам нужно будет ослабить ударно-поворотной отвёрткой два винта которые его крепят (Заметьте ослабить, больше ударно-поворотная отвёртка ни для чего и не служит, полностью выворачивать винты рекомендуем вам обычной отвёрткой) эти винты ещё стрелками указаны на фото 1, как только винты вывернуты, идите далее и потянув за замок, снимите его с автомобиля (см. фото 2) если вам так же понадобиться заменить и внутренний замок, то в таком случае ручку открывания двери снимите (Как это сделать читайте в статье: «Замена стеклоподъёмника на автомобиле», в пунктах всё расписано) и после этого во внутреннюю часть двери залезьте и отсоедините при помощи отвёртки и рук две тяги (Те тяги которые вам нужно будет отсоединить от внутреннего замка, на фото ниже под цифрой 1 показаны), как только тяги отсоединены, вытащите внутренний замок и как только он будет вынут, приступите к его разборке, для этого отсоедините от него стопорную шайбу с помощью отвёртки которая крепит тягу внутреннего привода (см. фото 3, на нём стопорная шайба стрелкой указана) и после чего от замка отсоедините саму тягу (см. фото 4), почти таким же образом отсоедините другую тягу, она крепиться к внутреннему замку за счёт пластмассового фиксатора, его вам нужно будет просто отодвинуть и тягу после чего можно спокойно отсоединить от замка, более подробно на видео-ролике смотрите в конце статьи.

3) Теперь о том как снять личинку с наружной ручки поговорим, она вставлена в саму ручку и для того чтобы её снять, придётся ручку снять сперва с двери ну а потом уже личинку извлекать, делается это всё следующим образом, от наружной ручки во внутренней части двери отсоединяются обе тяги (см. фото 1) и после того как тяги отсоединены, отверните две гайки которые ручку крепят к двери (см. фото 2) и потянув рукой за ручку, снимите её полностью с автомобиля, после того как ручка снята (Она кстати с тягами снимется), берите в руки шило и с его помощью вытолкните боковой штифт который личинку и поводок личинки удерживает (см. фото 3, поводок указан красной стрелкой, когда штифт его крепления будет вытолкнут, снимите поводок полностью с личинки), затем отвёрткой подденьте пружину которая эту же личинку крепит и снимите её (см. фото 4), ну и в завершение когда поводок и пружина сняты, вставьте ключ в личинку и поверните его, тем самым вы разблокируете механизм и сможете легко потянув за ключ, вынуть личинку из наружной ручки.

Устанавливаются все детали на свои места в обратном порядке снятию, но не забывайте с помощью ударно поворотной отвёртки затягивать винты крепления замков до упора, но учтите тот факт, что данной отвёрткой винты нужно только ослаблять и затягивать до упора, поэтому просто использовать её как обычную отвертку (Отвернуть полностью винт, завернуть) мы вам не советуем, потому что она не предназначена для этой цели.

Инструкция: замена реле стартера.

Номер подшипников генератора, материал доступен по ссылке.

Обшивка

Инструменты: для замены обшивки передней двери нам потребуется набор отверток

Снятие и замена обшивки передней двери:

Снятие обшивки двери мы начнем с откручивания подиума двери, для этого открутите три болта под подиумом с помощью крестовой отвертки

Аккуратно снимаем подиум двери. Обращаем ваше внимание, что подиум необходимо снимать медленно, не повредив провода стеклоподъемников.

Отсоединяем колонки с проводами от стеклоподъемников.

После этого переходим к снятию ручки двери ВАЗ 2115, для этого подденьте накладку ручки с помощью плоской отвертки.

С помощью крестовой отвертки откручиваем болты крепления ручки и снимаем ее

Далее отсоединяем облицовку механизма открывания двери, для этого аккуратно поддеваем ее отверткой и снимаем

С помощью крестовой отвертки открутите пластмассовую кнопку запирания двери

Далее переходим к снятию динамика передней двери. Для этого открутите четыре болта крепления динамика.

После этого аккуратно вынимаем динамик из корпуса обшивки двери и отсоединяем провода.

Снимаем пластмассовый рычаг управления передним боковым зеркалом ВАЗ 2115, а так же снимаем декоративный молдинг

Переходим к снятию самой обшивки. Обшивка передней двери держится на пластмассовых пистонах, которые вставляются непосредственно в металл двери. С помощью плоской отвертки аккуратно подденьте обшивку с каждой стороны и плавно снимите.

При установке обшивки новой двери, рекомендуем вам использовать новые пластмассовые пистоны крепления.

Не открывается снаружи

Когда в машине не открывается дверь при помощи наружной ручки, первое, что попадает под подозрение – слетевшие тяги замка. Это самая распространенная причина, по которой ручка может не отпирать замок. Однако в указанных моделях Лады есть своя собственная и очень хитрая неисправность – трещина внутри ручки.

Увидеть эту трещину можно только сняв ручку. То есть разборка двери и тщательный осмотр всего и вся здесь не помогут. С виду ручка выглядит абсолютно целой, тяги на месте, однако дверь не открывается. Значит нужно снимать ручку.

Читайте также:  Стук гидрокомпенсаторов нива шевроле

Ручка на Ладах семейства Самара крепится двумя гайками и снимается достаточно легко. Единственную сложность может составить затрудненный доступ к дальней гайке, но тут может помочь ключик с накидной головкой. Разумеется, понадобится отсоединить при помощи отвертки тягу, соединяющую ручку и сам замок.

Когда ручка снята, нужно осмотреть ее с внутренней стороны. Там, внутри ручки, существует металлический язычок, который передает движение с рычажка (на который давят пальцами при открытии двери) на тягу, идущую к замку. Очень часто этот язычок дает трещину и, при надавливании на рычаг, слегка изгибается.

Фокус ситуации в том, что тяга к замку при этом двигается, но недостаточно. Поэтому определить данную неисправность и найти, почему не открывается дверь, можно только визуально определив трещину. Отремонтировать такую ручку, как правило, нельзя, поэтому стоит ее поменять.

Трещина в язычке ручки появляется из-за слабости металла, из которого изготовлен язычок. Максимум, что можно сделать в такой ситуации – бережно обращаться с ручкой, а именно не прикладывать к рычагу большого усилия. Чтобы он не «сопротивлялся» нажиму, а двигался легко, необходимо правильно отрегулировать тягу от ручки к замку, следить за чистотой механизма замка и вовремя смазывать всю конструкцию.

Как снять

Внутренний вид передней двери:

1 – кнопка выключения замка;
2 – обивка двери;
3 – ручка подлокотника;
4 – внутренняя ручка двери;
5 – наружное зеркало заднего вида;
6 – болты крепления двери;
7 – ограничитель открывания двери;
8 – выключатель электростеклоподъемника;
9 – карман обивки двери;
10 – катафот;
11 – наружный замок двери

Для снятия передней двери выверните винты крепления проушины ограничителя 7 к передней стойке кузова и болты 6 крепления петель и снимите дверь. При этом помощник должен поддерживать дверь.

Установку двери выполняйте в обратном порядке. Перед окончательным затягиванием болтов отрегулируйте зазоры между дверью и кузовом.

Регулировка

Регулировку двери можно осуществлять с двух сторон:

Вопервых: регулируем прижатие двери на петлях ее крепления! (ослабляем два болта на петлях и регулируем в любую сторону);

Вовторых: регулировка замка, вернее той его части, которая прикручена на трех болтах к кузову (так же регулируется во всех напавлениях);

Самое важное: если Вы все сделали как надо, а верх двери все равно прижат к уплотнителю не очень плотно то делаем следующее (делаем очень осторожно. открываем дверь, опускаем стекло до упора, садимся в салон, упираемся в дверь коленом, хватаемся за верх двери обеими рукам и аккуратно, НЕ РЫВКАМИ, тянем на себя,, только очень аккуратно!) Теперь поднимаем стекло, закрываем дверь, и не перестаем удивляться на сколько плотно она стала прилегать к уплотнителю. И ЭТО БЕЗ ФИНАНСОВЫХ ВЛОЖЕНИЙ! Все легко и просто! Сам опробовал на своей 15ке, а то с завода были ужасные щели на двух дверях, вода просто ручьем заливала в салон! Все излечил за 20 минут.

Замена динамика

Для снятия динамика передней двери:

— отсоедините провод «массы» от аккумуляторной батареи;

— снимите обивку передней двери;

— выверните винты 1 (рис. 9.57) крепления и снимите динамик;

— отсоедините электрические разъемы от динамика.

Установку проводите в последовательности, обратной снятию, с учетом следующего:

— подсоедините провод «массы» к аккумуляторной батарее;

— инициируйте все электронные системы.

Особенности разборки обшивки передних и задних дверей в ВАЗ 2114

Чтобы было проще разобраться с тем, как снять обшивку на двери на ВАЗ 2114, важно знать устройство этого элемента. Для ремонта выполняется разбор дверной карты, извлечение панели с облицовкой и замена полотна при необходимости. Обшивочное полотно лишь обтягивает внутреннюю панель, но при ее деформации внешний вид салона становится неопрятным, поэтому автолюбители стараются как можно скорее выполнить замену.

Назначение обшивки

Чтобы понять, как снять обшивку дверей ВАЗ 2114, требуется выяснить назначение этого автомобильного фрагмента. Тканевая вставка облагораживает внешний вид салона. Если на ней появились пятна, механические повреждения или потертости, то понадобится разбирать внутреннюю часть дверцы, снимать панель, крепить новую облицовку. Благодаря этому элементу:

  • салону становится более привлекательным;
  • создается дополнительная звукоизоляция;
  • в облицовочный фрагмент устанавливается динамик;
  • скрывается электропроводка, крепежные элементы;
  • смягчаются углы закрытой пластиковой панели и железных деталей.

Съем полотна производится по ряду причин: повышение шумоизоляции, монтирование колонок, деформация, замена материала. На рынке представлено много вариантов облицовочного покрытия, но водители предпочитают покупать специальную автомобильную ткань.

Демонтаж обшивки двери

Разборка дверной конструкции ВАЗ 2114 и снятие передней двери потребует наличия комплекта инвентаря. Чтобы получить доступ к панели, которая обтянута материалом, раскручивается ручка, проводится отсоединение электрической проводки, выемка динамиков и съем клипс. Необходимый инструмент:

Следует позаботиться о месте, где будет проходить работа. Рекомендуется, чтобы это было закрытое помещение, без сквозняков и с хорошим освещением. Инструкция по демонтажу:

  1. Снимаются заглушки, под которыми находятся соединительные болты. Откручивается ручка, закрепленная двумя винтами.
  2. Извлекается скоба, ведущая к стеклоподъемнику.
  3. Отстегиваются клипсы, держащие панель. Ее потребуется немного потянуть на себя, но не вытаскивать.
  4. Отключается электропроводка: от динамиков и стеклоподъемников. Если нужно демонтировать не заднюю дверь, то проводится отключение проводков зеркала бокового вида.
  5. Вынимается декоративное изделие с обшивкой.

Клипсы легче снять с помощью ножа, но стоит обмотать лезвие ветошью, чтобы случайно не поцарапать отдельные кузовные фрагменты. После этого появляется возможность отсоединить полотно от панели и провести замену ткани.

Подготовка нового полотна

Обычно снимают обшивку при деформации панели или желании заменить полотно. Если машина побывала в аварии, то панельную часть можно заменить куском фанеры. Главное, снять точные мерки и совершить вырезку по точной форме. То же самое касается материала. Он приобретается заранее, размечается и вырезается. Его общий размер равен диаметру панели, только по краям оставляется 2–3 см для подгиба. Помимо основного набора инструментов понадобится:

  1. Для установки новой обшивки потребуется клеящее вещество, чтобы материал плотно лег на основную деталь.
  2. Для внутреннего крепежа нужен строительный степлер со скобами или метизы. В последнем случае еще нужна дрель для просверливания отверстий.
  3. Заранее приобретаются дополнительные клипсы. При разборке дверцы эти крепежи периодически ломаются.

Водителям предлагается различный материал: кожа, заменитель, дерматин, автоткань, алькантра, карпет. Любой из них подойдет для обтяжки. После того, как отделена старая облицовка от панели и подготовлен новый отрез ткани, остается закрепить материал. Этапы:

  1. Фанера промазывается клеем.
  2. Выполняется натяжка полотна.
  3. Расправляются складки.
  4. Создаются отверстия для саморезов или полотно по периметру фиксируется степлером.
  5. Вырезается отверстие для динамика.

Стоит подождать несколько часов для того, чтобы клей мог просохнуть и только после этого выполнять обратный монтаж.

Монтаж обшивки

Собирать облицовку вместе с остальными деталями нужно в той же последовательности, как она разбиралась. После того как фрагмент полностью просох, необходимо:

  1. Вставить колонку в отверстие и монтировать в железный каркас дверцы.
  2. Провести подключение электроники.
  3. Зафиксировать облицовку клипсами к карте.
  4. Закрепить ручку двумя болтами.
  5. Поставить на место заглушку.

Если до начала демонтажных работ обнаружены загрязнения внутри конструкции, то они вычищаются. Попутно стоит посмотреть состояние проводов и подтянуть гайки стеклоподъемников, чтобы предотвратить разбор двери в ближайшее время.

Ссылка на основную публикацию
