Ремонт инжекторных двигателей

Motorhelp.ru диагностика и ремонт двигателя

Типичные неисправности инжекторных двигателей ВАЗ.


За годы работы с впрысковыми автомобилями ВАЗ восьмого и десятого семейства, Нивами, Калинами и Приорами был накоплен опыт и статистика неисправностей на этих машинах. Я попробовал обобщить эти знания и изложить их в доступном виде. Просьба к читателям не считать этот материал руководством к действию, поскольку одни только признаки неисправности не являются свидетельством наличия этой самой неисправности. Здесь изложены только возможные, наиболее часто встречающиеся проблемы. Все замены или другие действия, которые вы выполните со своей машиной, вы выполняете на свой страх и риск.

1. Пропуски воспламенения, двигатель троит.

а. Пробой, обрыв или повреждение высоковольтных проводов.
б. Свечи зажигания- пробой, износ, в сильном нагаре, бракованные, поддельные. Свечи без резистора вносят сильные помехи в работу электроники двигателя.
в. Катушка, модуль зажигания (до 2004г.) индивидуальные катушки (16V)
г. Прогар выпускных клапанов (8V). Надо вовремя регулировать клапана.
д. Забиты форсунки. (нынче стало редко, надо хапнуть откровенной гадости вместо бензина)
е. На холостом ходу- подсос неучтенного воздуха.
ж. Низкая компрессия в одном или нескольких цилиндрах, залегли кольца, пробило прокладку ГБЦ, негерметичность клапанов.

а. и б. Смотрим внимательно на ремень ГРМ. Возможен обрыв или перескочил на несколько зубов. Иногда срезает зубья.
в. Обломились, перетерлись или поплавились о выпускной коллектор провода на датчик коленвала, сам датчик достаточно живучий, но тоже может выйти из строя.
г . Проблемы с сигнализацией или иммобилайзером. Это серьезно.
д. Форсунки внезапно не ломаются, не надо их менять. (часто спрашивают)
е. Бензин в баке есть?
ж. Калина. Залило блок управления тосолом из печки.
з. Сгорел предохранитель на главное реле по причине короткого замыкания в проводке.
и. Провернулся задающий диск (демпфер) на коленвалу.
к. Частенько так внезапно выходит из строя модуль зажигания (до 2004 г.)
л. Если заводится, но только с нажатой педалью газа, возможно неисправен РХХ.
м. Неисправен бензонасос, проводка до него, плохой контакт в модуле бензонасоса.
н. Неисправен замок зажигания, нет питания на контроллер, отвалилась масса, еще много вариантов по проводке.

3. Неустойчивый, неравномерный холостой ход, провалы до 500 об., иногда может и заглохнуть.

а. Пропуски воспламенения.
б. Обычно под подозрение попадает регулятор холостого хода.
в. Грязь в каналах дроссельного узла.
г. Бедная смесь, подсос неучтенного воздуха.
д. Слишком богатая смесь. Неисправность регулятора давления, забита обратка.
е. Сбиты фазы ГРМ.
ж. Опять грязные форсунки.
з. Нестандартное “железо”
и. Некоторые прошивки на Январь 7.2 и Bosch 7.9.7 были дефектными.

4. Жрет и не едет.

а. Не спешите менять ДМРВ, может проблема в массах или в контактах (очень часто). Однако этот датчик первый под подозрением.
б. Неисправны другие датчики системы впрыска: лямбда-зонд, датчик температуры.
в. Грязные форсунки.
г. Механические проблемы с двигателем, компрессия, фазы ГРМ и т.д.
д. Давление в шинах давно мерили? Сход-развал тоже периодически надо проверять.
е. Забит воздушный фильтр.
ж. Проблемы с зажиганием, изношены свечи.
з. Богатая смесь из-за забитой обратки топливной системы или неисправного регулятора давления.

5. И не едет и не жрет.

а. Нечего кушать. Проблемы с бензонасосом, фильтрами, форсунками, регулятором давления.
б. Нечем дышать. Забит воздушный фильтр.

6.Если горит “Check Engine”, но на двигателе это почти никак не отражается.

а. На 8V частенько летит датчик фаз.
б. Выход из строя датчика детонации.
в. На Приоре неисправен клапан продувки адсорбера.
г. Если горит чек, то лучше показать все-таки машину диагносту.

7. Не работает спидометр, горит “Check Engine”.

а. Неисправен датчик скорости или проводка до ДС.
б. Поломка привода датчика скорости.

8. Закипает тосол при исправном вентиляторе (как правило на старых авто).

а. Негерметичность крышки расширительного бачка
б. Пробило прокладку под головкой блока цилиндров.
в. Вместо антифриза или тосола залита муть непонятного происхождения.
г. Неисправна проводка до датчика температуры, сам датчик, плохой контакт массы.

9. Периодически поднимаются холостые обороты до 1,5 – 2 тыс.

а. Как правило виновен датчик положения дроссельной заслонки.
б. Так же к этому дефекту может быть причастна масса эбу. К слову сказать эта масса еще очень к многому может быть причастна.
в. Повреждение изоляции проводов от ДПДЗ в жгуте ЭСУД (влага, грязь ,трение о жесткую гофру -паразитные токи).скачать dle 10.6фильмы бесплатно

Диагностика инжекторных двигателей – как прийти на помощь своему автомобилю?

Диагностика и ремонт инжекторных двигателей – кратко о самом устройстве

Но вначале остановимся на том, что собой представляет инжекторный двигатель. Чем он отличается от карбюраторного? Основное отличие заключается в системе подачи воздушно-топливной смеси. В прежних двигателях топливная смесь засасывалась непосредственно через карбюратор, где осуществлялось дозирование составляющих, и далее происходило смешивание бензина с воздухом. При этом из-за несовершенства конструкции двигатель терял до 10 % мощности.

В инжекторном (или впрысковом) двигателе топливо поступает в камеру сгорания путем принудительного впрыска под высоким давлением через форсунки. Дозирование и контроль количества поступающего горючего осуществляет электроника. В результате уменьшается уровень вредных выбросов в окружающую среду, а также существенно увеличивается мощность двигателя, улучшаются его эксплуатационные характеристики, и снижается расход топлива.

Достоинства инжекторных систем:

  • точная дозировка подачи горючего;
  • за счет оптимизации состава воздушно-топливной смеси существенно меньше становится уровень токсичности выхлопных газов;
  • улучшаются динамические характеристики автомобиля, инжекторная система корректирует подачу топлива в зависимости от нагрузки;
  • применение впрысковой системы ведет к увеличению мощности двигателя более чем на 7 %.

К недостаткам можно отнести дорогостоящий ремонт системы питания инжекторного двигателя, достаточно высокие требования к качеству топлива и наличие специального оборудования для ремонта и диагностики.

Промывка

Ремонт форсунок в этом случае предусматривает:

  • Промывку без снятия агрегата. Этот способ предусматривает отключение топливного шланга автомобиля от системы впрыска, и подключение вместо него шланга, по которому проходит специальный химический раствор. Автохимическая промывка без монтажа форсунок способствует разрушению образовавшихся наложений внутри рампы и топливных путей форсунки, приводя к ее очистке. Владельцам транспортных средств предоставляется возможность косвенного определения результата. Таким образом, показатель приемистости двигателя улучшается, мощность увеличивается, а расхода топлива сокращается.
  • Промывка в ультразвуковой ванне — процесс, предусматривающий снятие форсунок. В случае отсутствия результата от первого способа, в обязательном порядке проводится промывка форсунок в ультразвуковой ванне. Предусматривается имитация работы двигателя на разных режимах в специальном устройстве. Результативность этого способа намного выше. Это объясняется тем, что механизмы агрегата подвергаются не только чистящим раствором, но еще и ультразвуком. Последний фактор отделяет с самые мелкие отложения. Рассматриваемый способ также не характеризуется достаточной эффективностью согласно двум параметрам: себестоимости (в первом способе не требуется снятия форсунок), и отсутствия возможности очищать топливопровод системы инжектора.

Ремонт инжектора в гаражных условиях предусматривает и промывку инжектора, но в этом случае придется их снимать и использовать специальную автохимию для прочистки и собственные нано изобретения.

Диагностика инжекторных двигателей – как обнаружить поломку самостоятельно?

Какие же неисправности наиболее часто преследуют впрысковые системы? Самой существенной неисправностью можно считать поломку датчика, контролирующего положение коленчатого вала. В этом случае чаще всего требуется ремонт двигателя, поскольку отказ сигнализации вызван серьезными неполадками силового агрегата.

Предварительная диагностика инжекторного двигателя своими руками вполне возможна, но для точного определения причины неисправности потребуется специальное оборудование, которое есть только на СТО. При отказе в пути топливного насоса единственное, что можно сделать – это заменить неисправный узел. Если же его в запасе нет, то придется надеяться только на эвакуатор.

Наиболее простой поломкой считается выход из строя датчика фазы. Схема работы впрысковой системы построена так, что в случае подобной неисправности она начинает подавать в два раза больше топлива. Определить самостоятельно причину перерасхода горючего вряд ли получится, для этого потребуются специальные приборы для диагностики инжекторных двигателей.

Чего не стоит делать

Ремонт инжектора предусматривает соблюдение некоторых правил:

  • Понятие «прикуривания». Этот фактор обладает высокой опасностью, если владелец авто не разбирается в этом вопросе. При условии разряженного аккумулятора отключите клеммы на машине, дающей «прикурить», и только после этого заводите ваш двигатель. После запуска мотора, работу другого авто нужно остановить, и аккуратно снять клеммы.
  • При отключении массы на время более минуты устаревших моделей электронных блоков управления стирается информация об адаптации к двигателю. Если требуется отключение, пусть её длительность составит минуты три, чтобы удостовериться в удалении всей информации. При дальнейшем запуске двигателя не отключайте его на холостых оборотах минуты три, а во время движения плавно нажимайте на газ. Это даст возможность ЭБУ адаптироваться к двигателю.
  • Применение зарядно-пускового аппарата исключительно по крайней необходимости. Возможные перепады напряжения могут заклинить ЭБУ.
  • Отключение аккумулятора при запущенном двигатели не допускается.
  • Если нейтрализатор имеется, запуск двигателя проводится с толкача. Есть вероятность скопления в нейтрализаторе топлива, которое потом воспламенится и нейтрализатор выйдет из строя.
  • Попадание в системе топливе воды для форсунок смертельно. Замерзнувшая жидкость в топливном насосе испортит его узлы, а её обломки потом отправляются к форсункам и выводят последние из строя, при поврежденном фильтре. Вода также способствует коррозии металла, которая в будущем приводит к поломке.


Ремонт инжектора

Диагностика инжекторного двигателя своими руками – еще несколько наблюдений

Что еще может привести к внезапному увеличению прожорливости мотора? Специалисты рекомендуют обратить внимание на датчик массового расхода воздуха. Определить данную неисправность можно по темному выхлопу, снижению приемистости, появлению неприятных рывков и неустойчивой работе двигателя в холостом режиме. Доехать на таком автомобиле, естественно, можно, но только до ближайшей СТО, где проводится диагностика и ремонт инжекторных двигателей.

Случается, что мотор начинает троить. Опытные водители знают, что причина может быть не только в нарушении подачи топлива, но чаще всего это происходит из-за поломок электрооборудования (неисправная катушка зажигания, свечи и другое). Определить это может даже начинающий автолюбитель. Но если требуется ремонт инжекторных двигателей, описание неисправностей которых уже дано в этой статье, то лучше всего обратиться к профессионалам сервисных центров.

Когда нет кода ошибки

Проблемы без кода — это те, которые ненавидят все, особенно, когда симптомы появляются периодически. В таких ситуациях вы должны посмотреть на симптом (ы) и сделать некоторые обоснованные предположения о том, на что следует посмотреть в первую очередь.

Читайте также:  Автомобили buick — модельный ряд автомобилей бьюик

Как и раньше, подход к решению проблемы, не связанной с кодом, будет зависеть от того, что имеется в вашем диагностическом арсенале.

Если у вас есть анализатор выбросов, вы можете сначала посмотреть на выхлопные газы. Если у вас есть мультиметр или осциллограф, вы можете проверить датчик, инжектор, зажигание или даже форму сигнала топливного насоса.

Поскольку большинство технических специалистов сегодня владеют каким-либо типом сканирующего инструмента, проверка системных данных — это то же самое место, с которого можно начинать, даже когда нет кода ошибки.

Одна из первых вещей, которую вы должны проверить — это состояние цикла. Топливная система не может подавать правильную топливную смесь, если контур разомкнут.

Если двигатель не может войти в замкнутый контур после того, как он прогрелся или работал, он может иметь неисправный датчик охлаждающей жидкости или открытый термостат.

Следующим логическим шагом было бы посмотреть на выходной сигнал датчика охлаждающей жидкости, чтобы увидеть, нормально ли он работает или его сопротивление изменяется по мере прогрева двигателя. Отсутствие изменений в сопротивлении или показания, выходящие за пределы диапазона, покажут вам, что датчик охлаждающей жидкости неисправен.

Для проверки термостата вы можете использовать инфракрасный термометр для измерения температуры охлаждающей жидкости на выходе термостата после прогрева двигателя. Если показания температуры низкие, возможно, термостат открыт, отсутствует или имеет неправильную номинальную температуру двигателя.

Вы также можете взглянуть на кратковременную и долгосрочную корректировку топлива, чтобы увидеть, работает ли двигатель на богатой или обеднённой смеси.

Если система входит в замкнутый контур, посмотрите на входы TPS и MAP, чтобы убедиться, что они меняются при изменении положения дроссельной заслонки.

Особенности ремонта инжектора

В принципе, стандартный инжектор способен теоретически проработать на протяжении миллионов циклов разбрызгивания топлива. Однако при загрязнении тяжёлыми фракциями горючего его функциональность заметно ухудшается, а пропускная способность канала становится меньше почти на четверть. Таким образом, основным методом восстановления работоспособности инжектора является его промывка. Хотя в некоторых случаях может действительно потребоваться и ремонт, и даже замена этого оборудования.

Основные системы

Сегодня большинство легковых автомобилей имеют инжекторный двигатель. Устройство его помимо блока управления и нейтрализатора предполагает наличие некоторых других важных систем. Среди них системы зажигания, подачи топлива и улавливания паров бензина.

Первая предусматривает наличие расположенного в топливном баке двухступенчатого электробензонасоса, фильтра для очистки топлива, топливопроводов и форсунок вместе с регулятором давления топлива. Фильтр расположен на топливной магистрали между топливной рампой и бензонасосом.

Например, в инжекторной системе подачи топлива ВАЗ 2110 не предполагаются наличия обычной катушки зажигания и распылителя в системе зажигания. В ней используется модуль и две катушки зажигания. Управляется она контроллером. Искра образуется одновременно в двух цилиндрах методом «холостой искры». Система не нуждается в обслуживании и регулировках.

Пары бензина улавливаются при помощи угольного адсорбера, устанавливаемого в моторном отсеке и соединенным с бензобаком и патрубком дросселя трубопроводами. Сверху этого устройства смонтирован электромагнитный клапан. При неработающем двигателе он закрыт.

Когда мотор запускается, он открывается. Блок управления посылает сигнал, воздухом продувается адсорбер. Бензиновые пары попадают в дроссельный патрубок, после чего сжигаются в цилиндрах.

Диагностика инжекторных двигателей с неисправностями

Рассмотрим основные неисправности:

1 – когда двигатель не запускается;

2 – когда работа двигателя не удовлетворяет эксплуатационным требованиям.

Для полной диагностики причин неисправности и сокращения сроков по отысканию неисправностей необходимо иметь и сразу же включать в систему управления ДВС следующее оборудование:

– манометр топливной рампы;

Проверяем, есть ли управление ЭБУ двигателем, т. есть, при включении зажигания загорается диагностическая лампочка и затем гаснет и слышен звук работы электробензонасоса. Следовательно, ЭБУ как-то работает по управлению двигателем.

Проверяем давление в топливной магистрали, которое должно быть в пределах 2,5 – 3,0 кг/см 2 и при отключении бензонасоса медленно падать.

Проворачиваем коленчатый вал и по диагностическому прибору в группах смотрим параметр BITSTOP (признак остановки двигателя), который должен быть при прокручивании коленчатого вала стартером HET. Это говорит о том, что ЭБУ принимает сигнал от датчика коленчатого вала, для начала процесса искрообразования.

Если есть искра на свечах, при наблюдении через высоковольтный разрядник, то ЭБУ полностью управляет ДВС, а значит причиной того что ДВС не запускается, кроется, скорее всего в механике двигателя. Это, как правило, или обрыв цепей или нарушение фаз газораспределения. Определяется это тоже легко. В первом случае через маслозаливную горловину можно увидеть, что при прокручивании двигателя распределительные валы стоят на месте. Во втором случае нарушение фаз газораспределения проверяется через компрессию в цилиндрах. Разная компрессия по цилиндрам в основном указывает на это.

1. Если ЭБН не работает, то причинами могут быть неисправность самого насоса, отказам реле включения ЭБН, неисправностью электропроводки цепи управления или включения ЭБН, а также засорением топливных фильтров. Сразу же отсоединяем реле включения ЭБН и накоротко соединяем цепь управления (для всех реле контакты на колодке расположены перпендикулярно). Если ЭБН заработал то неисправность в реле включения, если нет, то тестером измеряем сопротивление ЭБН с массой, через тот же контакт. Отсутствие сопротивления говорит о том, что ЭБН находится в обрыве (зависли щетки на якоре двигателя или же неисправна цепь управления ЭБН). Если же сопротивление цепи лежит в пределах 1,5 Ом, то это говорит о том, что цепи подачи питания и обмотка ЭБН исправна, но долго насос не будет работать.

Возможен и такой вариант, что ЭБУ управляет ЭБН, ЭБН на слух работает, а давления топлива нет. Это, как правило, обломался или открутился фильтр топливозаборника. В любом случае нужно искать неисправность в системе подачи топлива. Всегда надо смотреть первопричину этого:

– шум бензонасоса;

– дергание машины;

– загорание диагностической лампочки;

– дребезг контактов реле.

Редко ЭБУ выходит из строя по управлению ЭБН. Проверить исправность цепи можно с помощью диагностического прибора, войдя в управление ИМ и включив реле ЭБН.

2. Если при прокручивании коленчатого вала двигателя параметр BITSTOP (признак остановки двигателя) — ЕСТЬ, то, скорее всего, неисправен датчик угловой синхронизации, или неисправна его цепь до ЭБУ. Цепь отслеживается прибором при наличии активного кода 53, а работоспособность датчика по его сопротивлению, которое должно быть в пределах 700-780 Ом (из опыта — достаточно сопротивления для датчика и 620 Ом).

3. Если есть сигнал от датчика угловой синхронизации, а искры нет, то проверяем питание на катушках зажигания (ввод 15 +12В при включении зажигания), а также провода управления от КЗ на ЭБУ, отсутствие связи с корпусом автомобиля (контакты 1 и 20). Если управляющие провода соединены с корпусом автомобиля (где то нарушение электропроводки) при отсоединенных КЗ, то это сразу же приведет к взрыву КЗ. Редко выходят сразу же 2 катушки зажигания, но возможно.

В ЭБУ тоже редко выходят сразу же 2 канала управления КЗ, состоящих из силовых составных транзисторов, но более вероятно, чем выход 2-х катушек зажигания. Были бы запчасти, то ЭБУ ремонтируются легко.

Бывают случаи, когда все исправно, а ДВС не заводится. Как правило, неопытный слесарь, увидев, что кодов ошибок в ЭБУ не занесено, не обращает внимания, какую температуру показывает датчик температуры охлаждающей жидкости. Кода ошибки нет, а датчик в ЭБУ выдает неверную информацию о температуре ДВС, например 170˚ и двигатель практически не заведется. Для водителей можно сделать так, отсоединить разъем от датчика температуры охлаждающей жидкости и пробовать запустить двигатель. Если ДВС запустился, то для дальнейшей нормальной эксплуатации двигателя поменять местами датчик температуры воздуха и жидкости, так как они по своим параметрам идентичны.

Еще одной причиной того, что двигатель не заводится, может быть, отказ датчика положения дроссельной заслонки ДПДЗ. Вроде через диагностический прибор неисправностей нет, а параметр THR более 80% и в этом случае топливоподача прекращается. Поступаем точно так же как и с датчиком температуры охлаждающей жидкости. Отсоединяем разъем от датчика ДПДЗ и ДВС должен запуститься. Но эти неисправности по температуре охлаждающей жидкости и ДПДЗ возможны еще и по вине ЭБУ.

Для полной диагностики КМСУД нужно иметь исправные:

ЭБУ;

ЭБН;

КЗ;

ДПКВ.

Если работа ДВС не удовлетворяет требованиям и имеет плохие ездовые качества, то здесь очень много вариантов и большое поле для творческой работы. Остановлюсь на более распространенных вариантах, но каждый, чтобы был со своей изюминкой, потому что охватить все просто невозможно. Итак, рассмотрим следующие варианты:

– двигатель не развивает мощности;

– рывки, провалы, подергивание;

– неустойчивая работа ДВС на холостом ходу;

– двигатель резко набирает обороты (газует);

– СО не выставляется.

Сразу же оговоримся, что во всех рассматриваемых случаях не будем затрагивать вопрос неисправности механической части двигателя, а только будем рассматривать неисправности системы управления ДВС, т. е системы впрыска топлива и системы управления зажиганием.

ДВИГАТЕЛЬ НЕ РАЗВИВАЕТ МОЩНОСТИ – причинами этого может быть:

– давление топлива ниже нормы;

– засорен воздушный фильтр;

Неисправность ДМРВ определяем по ДСТ, по параметру JAIR подачи воздуха через ДМРВ. Для каждого типа двигателя эти показания разные, поэтому нужно подходить к этому вопросу ответственно. Даже отклонение расхода воздуха, допустим, на XX в 3-4 кг/час приводит к значительным нарушениям в работе двигателя и значит необязательно, чтобы присутствовали коды неисправности 13 и 14.

К примеру, расход воздуха на холостом ходу для двигателя 406 должен быть в пределах 13 -15 кг/час. Если расход воздуха составляет 10 -11 кг/час, то двигатель будет работать неустойчиво, а если расход составит 18 – 20 кг/час, то соответственно увеличивается в соответствии с расходом воздуха длительность импульса впрыска, СО, что приведет к большему расходу топлива.

Закоксовывание форсунок происходит из-за некачественного топлива. Обмотки форсунок редко выходят из строя по электрической части. Проверить можно, поочередным отключением форсунок, через диагностический прибор, проверяя при этом, насколько падают обороты двигателя. Для нормально работающего двигателя обороты должны падать на 100-120 оборотов. Но все равно четкой и наглядной картины это не даст. Поэтому я бы рекомендовал для всех автолюбителей, эксплуатирующих инжекторные системы чистку форсунок хотя бы 1 раз в год. Это самое надежное средство.

РЫВКИ, ПРОВАЛЫ, ПОДЕРГИВАНИЕ – следствием этого являются, как правило:

Читайте также:  Как решить проблему гремящего багажника ваз 2112

– неисправность топливной системы;

– неисправность катушек зажигания и высоковольтных проводов;

Неисправность ДПДЗ иногда очень сложно определить. Имеется в виду то, что при отсчете по прибору через ДСТ процент открытия изменяется плавно, а при резком открытии дроссельной заслонки иногда не видно нелинейности изменения сопротивления, так как в каком то месте дорожка сопротивления изъедена и в результате будут подергивание машины. Однако определить неисправность может помочь водитель, если от него будет информация, что машина дергается на определенной частоте вращения коленчатого вала.

Аналогично ведет себя машина когда «сбоит» ДМРВ. Когда присутствует код 13. Однако разница в том, что машина будет дергаться на любых оборотах коленчатого вала.

Неисправность катушек зажигания и высоковольтных проводов, когда при резком нажатии на газ наблюдается «ступенька» провала. Даже проверяя через осциллограф катушки зажигания, мы не увидим разницу в нормально работающей катушке и той, которая дает сбои. Поэтому достоверным единственным способом обнаружения, является замена катушки зажигания, при исправных высоковольтных проводах.

НЕУСТОЙЧИВАЯ РАБОТА ДВС НА ХОЛОСТОМ ХОДУ

– неисправные свечи зажигания.

Если все параметры через ДСТ в норме, особенно обращаем внимание на расход воздуха через ДМРВ на холостом ходу. Подсос воздуха определяем через вакуумметр.

На этом хочу остановиться подробнее, потому что использование вакуумметра для диагностики двигателя дает очень полезную информацию, начиная от состояния клапанов ДBC и заканчивая исправностью выхлопной системы. Подсоединяется вакуумметр напрямую к впускному коллектору. Нормальный уровень разряжения должен составлять 37.5 – 50 мм ртутного столба. При полном открытии дроссельной заслонки разряжение должно уменьшиться до 0. а при снижении скорости работы двигателя может увеличиться до 62.5 – 70 мм ртутного столба. Уровень разряжения при вращении коленчатого двигателя стартером должно составлять 2,5 – 10 мм ртутного столба.

Слабое разряжение – прокладка впускного коллектора или дросселя, утечка через вакуумный шланг, малый угол У03. плохая регулировка распредвала.

Слабое нестабильное разряжение – прокладка впускного коллектора, инжекторы.

Регулярное падение разряжения – клапана.

Нерегулярное падение разряжения – один из клапанов, или пропуск зажигания.

Резкое колебание разряжения и черный дым из выхлопной трубы свидетельствуют об износе клапанов.

Слабое колебание разряжения – система зажигания.

Сильные колебания разряжения – слабая компрессия в цилиндрах или прокладка головки блока.

Медленное колебание разряжения – система вентиляции картера, прокладка дросселя, состав топливной смеси.

Медленное паление разряжения после поднятия оборотов – состояние поршневых колец и забита выхлопная труба.

Также им можно проверять исправность катализатора, не выкручивая, лямбда зонд и не пользуясь манометром противодавления, как указана в Ваших инструкциях по отысканию неисправностей. Значительно более просто и надежней. Если катализатор забит то при работе двигателя на холостом ходу разряжение во впускном коллекторе будет постепенно уменьшаться. Затем поднять число оборотов двигателя до 2000 и разряжение должно увеличиться, если нет, то система засорена. Если после уменьшения числа оборотов разряжение увеличилось более чем на 5 мм ртутного столба, то это тоже свидетельствует о неисправности выхлопной системы.

Если нет подсоса воздуха и исправны остальные элементы, то это однозначно нарушение фаз газораспределения.

Хочу еще выделить то обстоятельство, что двигатель будет работать неровно из-за плохих или нестандартных свечей. Сейчас многие автолюбители используют последние новинки техники. Многие рекламируют сейчас форкамерные свечи, сделанные на Украине. Сразу же хочу предостеречь любителей Волг, что они не работают на 406 двигателях. Используйте 14 свечи, и все будет в порядке. Также хочу сказать, что ДВС может глохнуть на холостых оборотах из-за РХХ (РДВ). Он должен поддерживать обороты на уровне заданных и открывать и закрывать канал дополнительной подачи воздуха при изменении оборотов. Но РХХ может поднять обороты в пределах 200. И отработать большое падение числа оборотов автоматически не может из-за своей инерционности. Проще купить РХХ фирмы BOSH, однако, его цена, как цена ЭБУ. Необходимо поддерживать работоспособность РХХ в пределах его 60 – 90 шагов. В этом диапазоне он наиболее быстро компенсирует падение оборотов, даже вплоть до того, что поднять немного дроссельную заслонку. Также хочу отметить, что на 50% машин РХХ зависает и не управляет XX. Не нужно отчаиваться, просто на некоторое время 2-3 сек снять массу двигателя и РХХ вновь заработает.

ДВИГАТЕЛЬ ГАЗУЕТ – иногда двигатель ни с того начинает резко бросать обороты. И что только не передумаешь. Проверяешь и топливную систему, и систему подачи питания +12В, и поменяешь все датчики, а результата никакого. Сразу же из практики, т.к. прибором не определяется это сбой по высокому напряжению (свечи, провода, катушки).

НЕ ВЫСТАВЛЯЕТСЯ СО – кроме стандартных неисправностей:

Есть еще интересные варианты, которые нельзя определить через диагностический прибор.

Бывает такая ситуация, что все вроде бы исправно, а СО изменяется от 0,3% до 5 – 6% воздух нормальный, обороты нормальные, положение датчика ДПДЗ соответствует, система зажигания исправна. Во всех практически таких случаях могу сказать, что давление в топливной системе выше нормы. Меняйте редукционный клапан, и все будет нормально.

А бывают еще такие случаи, когда СО маленькое и никак его не поднять до требуемого значения. Давление топлива соответствует требованиям. Значит, подсоединяйте вакуумметр и наблюдайте, это, как правило, неисправна мембрана редукционного клапана.

Советы – как обмануть ЭБУ.

Неисправен датчик температуры – или отключаем его или в штекерный разъем вставляем сопротивление около 30 Ком;

Не работает один из каналов управления зажигания – вскрываем блок управления и перепаиваем один из транзисторов цепи управления.

Нет управления одной из форсунок – вскрываем блок и на штекерном разъеме ЭБУ соединяем 2 цепи управления форсунками 1 и 4, или 2 и 3 в зависимости какая форсунка не работает;

Не работает лямбда зонд (из практики), меняем напряжения питания подачи на него, через обычное сопротивление, доведя выходное напряжение до 0,4 В, обычно хорошо помогает.

wgt › Блог › ТИПИЧНЫЕ НЕИСПРАВНОСТИ ИНЖЕКТОРНЫХ ДВИГАТЕЛЕЙ! (полезные советы)

Современные автомобили с системами впрыска, мощным и экономичным двигателем хороши в дальних поездках. Но именно там, вдалеке от “продвинутых” СТО и квалифицированных специалистов, тревожный сигнал “Check Engine” (Check Engine — лампочка на щитке приборов говорящая о том что ЭБУ(электронный блок управления) обнаружил проблемы в системе управления двигателем), особенно пугает путешественников. Одни ударяются в панику и, боясь необратимых последствий, достают из багажника трос. Другие, напротив, хладнокровны: раз мотор работает, значит, лампа “просто ошиблась” и “сама погаснет” — можно ехать в прежнем темпе.

Умение распознавать симптомы типичных впрысковых недугов, представлять, чем грозит горящая желтая лампа, поможет сохранить нервы, деньги, время и мотор. Если двигатель исправен, сигнал “Check Engine” должен погаснуть через 0,6 секунды после пуска — этого хватает на то, чтобы система самодиагностики убедилась: все в порядке. Если все же лампочка продолжает гореть, то есть место присутствие неисправности, которую возможно выявить с помощью специального мотор-тестера на СТО или своими силами. Что касается “своими силами” – это поверхностная диагностика, которая может дать примерное определение неисправности, причина этому – отсутствие специальных измерительных приборов и параметров компонентов системы впрыска. Но в дороге, в отсутствии СТО, это может помочь Вам и придать уверенность, что машина все-таки доедит до назначенного пункта.

Что-то не работает, что теперь может быть?

Датчик положения коленчатого вала. Что угодно, но только не это. Это единственный датчик, неисправность которого не позволит доехать даже до гаража. Отказ его — явление исключительное. Устанавливается на приливе корпуса масляного насоса на расстоянии(1 ± 0,4)мм от вершины зубцов шкива коленчатого вала. По импульсу синхронизации от датчика положения коленчатого вала, контроллер определяет положение и частоту вращения коленчатого вала и рассчитывает момент срабатывания форсунок и модуля зажигания.

Бензонасос — никуда не уедешь. Если бензонасос стал хуже работать, причины в основном из-за грязи и воды в бензине, то появляются провалы, потеря мощности, хлопки во впускную систему. Если же он совсем умирает, то ехать дальше машина не будет: сердце остановилось.

При неисправности всех остальных датчиков и механизмов двигатель будет работать: компьютер перестроится на аварийную программу.

“Гибель” датчика положения распредвала (фазы) неискушенному ремонтнику без диагностического оборудования обнаружить весьма сложно. Хотя двигатель и работает в нештатном режиме попарно-параллельной подачи топлива, когда каждая форсунка срабатывает в два раза чаще (один раз за каждый оборот коленвала) — определить это на слух не пытайтесь. Если вы видите ее в другом сообществе, значит ленивые администраторы нагло копируют материал у нас и даже не читают его. Выхлоп теряет былую чистоту, но поймать увеличение токсичности удается только замерами по ездовому циклу. Понять, что мотор нездоров, можно по возросшему расходу топлива. Еще один признак неисправности — сбои в работе системы самодиагностики. К другим неприятным для двигателя последствиям отказ датчика фазы не приведет.

Если Ваша машина потребовала “игры” педалью газа при пуске, потеряла былую резвость на режимах максимальной мощности и крутящего момента, скорее всего, виноват датчик массового расхода воздуха. Система управления, реагируя на его отказ, “позднит” зажигание на 10-12 гр. При этом отклик на педаль газа в начале разгона может даже улучшиться. Выхлоп станет грязнее, а мотор заметно прожорливей. Не требуя от автомобиля былой прыти, вполне можно добраться до дома, даже если впереди несколько сотен километров.

Гораздо трудней ехать с неисправным датчиком положения дроссельной заслонки. Симптомы хорошо заметны — потеря мощности, неприятные рывки и провалы на разгоне, неустойчивые холостые обороты, нет торможения двигателем. Двигатель словно подменили, а сигнальная лампа может и не загореться. Блок управления способен определить обрыв или короткое замыкание датчика и его цепи, но пасует перед “плавающим” сигналом.

Долгая езда с этой неисправностью не просто неприятна, а опасна. При больших нагрузках компьютер, не получая должной информации, будет исходить из того, что автомобиль движется в умеренном режиме, на экономичной смеси. Поэтому езда “с педалью в полу” приведет к перегреву и детонации со всеми вытекающими последствиями. Двигаться до гаража или станции сервиса следует в этом случае не торопясь, в щадящем темпе.

Неисправный регулятор добавочного воздуха дает о себе знать затрудненным пуском с отпущенной педалью газа и неустойчивыми холостыми оборотами. Узел неразборный, если не помогла промывка каналов холостого хода и дроссельной заслонки, придется менять его целиком.

Читайте также:  - На Колесах

Если вышел из строя датчик температуры охлаждающей жидкости, компьютер принимает пусковую температуру двигателя равной 0оС и дает соответствующую команду регулятору добавочного воздуха. Неоптимальное соотношение количества бензина и воздуха затруднит пуск в мороз. Уже через две минуты после того, как мотор все-таки пустили, компьютер решит, что температура охлаждающей жидкости достигла 80оС. Так что не только пускать, но и прогревать двигатель придется, работая педалью газа.

Другая неприятность ждет водителя, когда мотор нагреется до температуры, близкой к критической, например, в жару, в пробке. Компьютер, получая неверный сигнал и считая, что температура “Тосола” в норме, не откорректирует угол опережения зажигания. Двигатель потеряет мощность и будет детонировать.

Крайне редко выходит из строя датчик детонации. Чаще поврежденными оказываются подходящие к нему провода. Их нужно проверить, если лампа самодиагностики загорается при 3000 об/мин и выше. Мотор станет более чувствителен к качеству бензина — заправка непроверенным топливом приведет к “стуку пальцев”.

Выход из строя катушки зажигания, к сожалению, не редкость. Признаки — провалы при разгоне, потеря мощности, неустойчивые холостые и, наконец, полное отключение двух цилиндров. Если вам необходимо проехать несколько километров с “двоящим” мотором, отключите разъемы соответствующей пары форсунок, чтобы бензин не смывал масло со стенок нерабочих цилиндров и не попадал в картер.

Датчик кислорода (L-зонд) — вроде ничего серьезного, только люди начинают со временем понимать, что такое парниковый эффект, топливо расходуется зря и нейтрализатор умирает, а за ним резко падает мощность.

Необходимо отметить, что более точная диагностика возможна, только с применением специального оборудования: мотор-тестер, манометр для измерения давления топлива, технические параметры. Визит на СТО позволит сэкономить деньги при покупке датчиков, которые как Вам показалось вышли из строя. Так как нерабочий датчик – это не всегда поломка самого датчика, но и электропроводки и ЭБУ. Согласитесь, неисправности датчиков системы управления и устройств топливоподачи не так страшны, как кажется некоторым убежденным приверженцам карбюраторов или просто непосвященным. Запаситесь перед дальней дорогой датчиком коленвала, катушкой зажигания, а для подстраховки — бензонасосом и стартуйте.

Ремонт инжектора своими руками

На сегодняшний день инжекторными системами питания мотора оснащается больше половины всех выпускаемых автомобилей. Если быть точнее, то порядка 75-80 машин из сотни имеют в своей конструкции инжектор. Неисправности данного узла встречаются нередко, поэтому вопрос его ремонта всегда актуален и интересен к рассмотрению в сфере автомобилистов. Среди читателей нашего ресурса также есть ценители инжекторных систем, вследствие этого в сегодняшнем материале будет детально рассмотрен ремонт инжектора, способы его диагностики и настройки. Интересно? Тогда обязательно опускайтесь ниже по странице.

Пару слов об инжекторных системах

Автомобильный инжектор – это насос (форсунка) или их совокупность, которые нагнетают горючее в камеры сгорания мотора. Помимо насосной составляющей, в любую инжекторную систему входят другие элементы, которые можно разделить на две большие группы:

  • Механические узлы инжектора, имеющие в своём составе различные топливопровода, рампу крепления форсунок, ряд датчиков, отслеживающих показатели работы мотора, и тому подобное;
  • Электронные узлы, которые состоят из электроцепи и блока управления, контактирующие с ранее отмеченными датчиками и управляющие работой форсунок, а также другими элементами инжектора.

Суть работы инжекторной системы заключается в том, что горючее, поступающее напрямую к форсункам, грамотно дозируется электронным блоком управления и с учётом режима работы мотора в данный момент времени подаётся в его камеры сгорания. Подобный подход не только упрощает контроль над функционированием инжектора и его составляющими, но и позволяет слегка снизить количество потребляемого двигателем топлива. Помимо этого, использование инжекторного типа питания помогает получить максимальный КПД от работы мотора практически на всех его режимах работы, естественно, если сравнивать данный тип с карбюраторным.

Несомненно, инжектор – это отменная по своему функционалу деталь, однако за столь высокую функциональность приходится платить относительно сложным устройством. Именно из-за этого диагностика инжектора и ремонт данного узла нередко представляют довольно-таки сложные процедуры. К слову, подобное положение дел не удивительно, ведь инжектор имеет и электронную составляющую, и механические элементы, чем тот же карбюратор похвастаться не может.

Возможные проблемы с инжектором

Возможные неисправности инжектора представлены широким перечнем проблем. Во многом это связано с тем, что каждый элемент инжекторной конструкции при определённом стечении обстоятельств способен выйти из строя. Наиболее типовой перечень проблем с инжектором таков:

  • Забились форсунки. Случается подобная проблема очень часто. Как правило, причина её происхождения таится в низком качестве используемого топлива;
  • Неисправен один из датчиков работы мотора. Неисправности инжектора данного типа встречаются, конечно, реже предыдущей, но всё же имеют место быть. Зачастую проблема с датчиками провоцируется проблемой в их электроцепи (пробилась проводка, перегорел предохранитель), не столь часто ломаются сами идентификаторы;
  • Случился пробой в топливной цепи подачи топлива к инжектору. Такая поломка встречается очень редко, однако от неё не застрахован никто. Причина пробоев практически всегда кроется в механическом воздействии на топливопровода или иные узлы топливной системы, которое провоцируют появление их дефектов;
  • Вышел из строя электронный блок управления или комплектующие его провода. В таком случае, опять же довольно-таки редком, инжекторная система признаков «жизни» не подаёт, и мотор завести невозможно. Относительно диагностики, пожалуй, именно поломка блока управления наиболее проста;
  • Поломались другие, менее значимые составляющие инжекторной системы. Так, к примеру, может порваться тросик педали газа или выйти из строя её акселератор. Поломки подобного рода имеют соответствующую симптоматику и устраняются в штатном порядке.

Стоит отметить, что все отмеченные выше неисправности инжектора, за исключением последнего положения, имеют одни и те же признаки. Если быть точнее, то их симптоматика нарастает постепенно и выглядит таким образом:

  1. Сначала двигатель начинает работать нестабильно: плавают холостые обороты, плохой запуск, дёрганье в процессе езды, увеличение детонации и тому подобное;

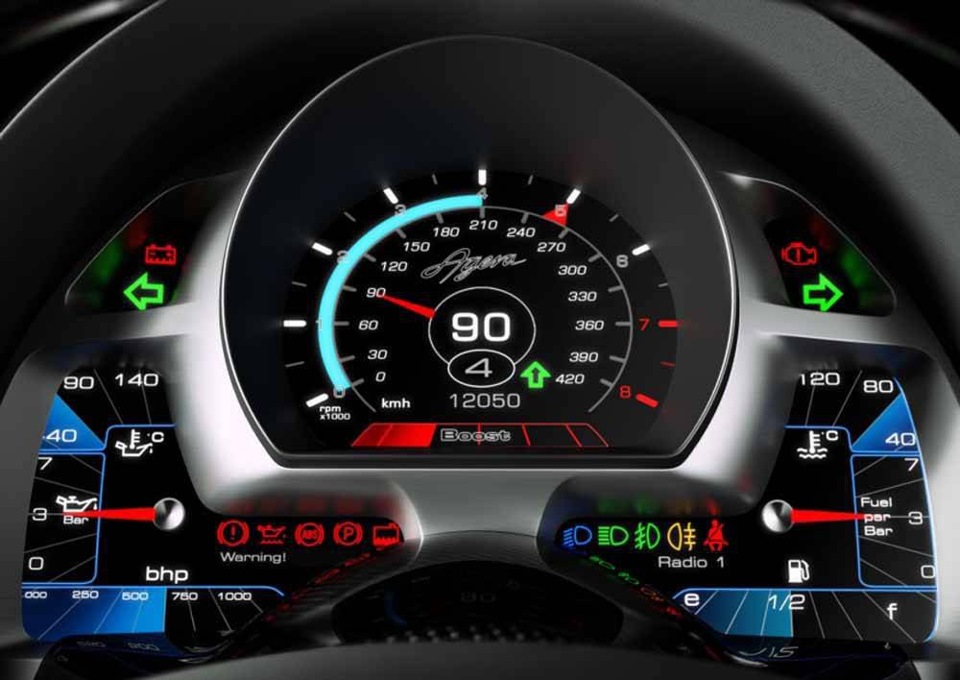

  2. Затем загорается лампочка инжектора на приборной панели автомобиля, которая информирует о неисправности узла. К слову, «инжекторная лампа» может гореть как при поломке блока управления, так и при загрязнении форсунок. Несмотря на это, чаще всего горящий индикатор сигнализирует о поломке датчиков, ибо в этом плане электроника любой машины работает лучшего всего;
  3. Ну и в особо тяжких ситуациях, инжекторная система вовсе отказывается работать, вследствие чего запуск двигателя становится невозможным. В таком случае ремонт инжектора неизбежен и требует скорейшего проведения, естественно, если у вас есть желание эксплуатировать автомобиль дальше.

Анализируя проявление указанных ранее признаков неисправности инжектора, любой автовладелец сможет определить проблему именно с этим узлом своей машины и верно организовать его ремонт. Более подробно о последнем, а также о том, как отрегулировать инжектор, поговорим в следующим пункте статьи.

Учимся ремонтировать и настраивать инжекторную систему

Ремонт инжектора – процедура не из простых, что уже было отмечено выше. Несмотря на это, осуществить проверку стабильности функционирования узла и, при необходимости, его «подлатать», отрегулировать вполне возможно даже в условиях среднестатистического гаража. Грамотная регулировка инжектора будет рассмотрена чуть ниже, сейчас же обратим внимание на его ремонт.

В шаблонном варианте узел ремонтируется в следующем порядке:

  1. Подготовьте диагностическую аппаратуру: ноутбук, кабель подключения к бортовому компьютеру автомобиля и специальную программу для него;
  2. Затем диагностическое оборудования подсоедините непосредственно к бортовому компьютеру, включите соответствующую программу и внимательно рассмотрите то, какие неисправности выявлены в инжекторе. Именно так проводится диагностика инжектора на профессиональных СТО;
  3. После этого, уже исходя из полученных данных, осуществляется ремонт узла.

Казалось бы, ничего сложного в ремонте инжекторных систем нет, ибо процесс отчасти автоматизированный. Но что делать, если неисправности инжектора бортовым компьютером не определились, или таковой вовсе отсутствует на вашей модели авто? Как проверить инжектор в таком случае? Тут, конечно, порядок ремонта и диагностики будет заметно сложней, но что уж поделать. При невозможности осуществить ремонт инжектора описанным выше способом действовать нужно так:

  1. Первоочерёдно важно осуществить три операции:
    • Проверка топливных магистралей на целостность системы (банальный осмотр всех топливопроводов от бензобака до инжектора);
    • Проверка работы блока управления (здесь уже ситуация посложней, ведь придётся орудовать электроприборами, определять напряжение, силу тока на выходах блока и сравнивать таковые с нормальными показателями);
    • Чистка форсунок (снятие, разбор и, соответственно, чистка – всё просто).
  2. Допустим: с форсунками всё в порядке, топливные магистрали целы и блок управления исправен. При таком положении дел стоит обратить внимание на то, горит лампочка инжектора или нет. Если индикатор горит, то с большей долей вероятности неисправен один из датчиков. Определить, какой именно узел «накрылся», можно посредством анализа поведения автомобиля, ибо:
    • при поломке датчика коленвала наблюдается неустойчивая работа мотора на холостом ходу или вовсе отказ двигателя заводиться;
    • при выходе из строя датчиков фаз, кислорода или температуры – увеличенный расход топлива и плохой запуск мотора;
    • при неисправности датчика дросселя – усиление звука работающего мотора;
    • при поломке датчика нагнетания воздуха – «плавающие» холостые;
    • при выходе из строя датчика давления – странный звук выхлопа и проблемы в работе мотора на всех режимах раскрутки;
    • при неисправности датчика скорости – произвольное глушение мотора и ухудшенная динамика автомобиля.

Естественно, любой неисправный датчик требует замены.

  • В случае, когда описанные выше меры осуществлены, но инжектор всё также плохо работает, следует поискать неисправности в других узлах инжекторной системы или автомобиля в целом.
  • Случается, что инжектор полностью исправен, но стабильно работать отказывается. В этом случае стоит попробовать перенастроить узел и только потом обращаться за помощью к профессионалам. Отметим, что настройка инжектора особых сложностей не имеет и заключается лишь в обращении к отмеченной выше диагностической аппаратуре. Посредством использования последней выставляются оптимальные показатели всех датчиков, рекомендованные конкретно под вашу конфигурацию авто. Если бортовой компьютер отсутствует, то настройка проводится вручную. В этом случае, как правило, регулируется положение штока датчика холостого хода и больше ничего не трогается.

    Резюмируя сегодняшний материал, констатируем – ремонт, настройка и общая диагностика инжектора вполне проводимы в гаражных условиях. Грамотно осуществить данные процедуры помогут полное соблюдение описанного выше порядка и знание принципов работы инжекторных систем. Большего, к слову, и не требуется. Надеемся, сегодняшняя статья была для вас полезна и дала ответы на интересующие вопросы. Удачи на дорогах и в ремонте!

    Ссылка на основную публикацию
